3 Description du produit

Ce chapitre donne un aperçu du produit et donne des informations concernant les données
techniques.

3.1 Vue d'ensemble

Le c-lever compact est une garniture de porte électronique avec une antenne (antenne de lec-
ture) ainsi qu'une unité mécatronique dans la garniture extérieure. Après identification à l'aide
de médias autorisés, la serrure et la porte peuvent être ouvertes manuellement. L'autorisation
d'accès est signalisée de manière acoustique et optique.
c-lever compact avec module radio et fonction wireless activée:
Le périphérique communique avec le système de niveau supérieur via le hub de communica-
tion.
Le logiciel système détermine les fonctions supportées.
Consulter également la directive de planification Wireless et la notice du logiciel système

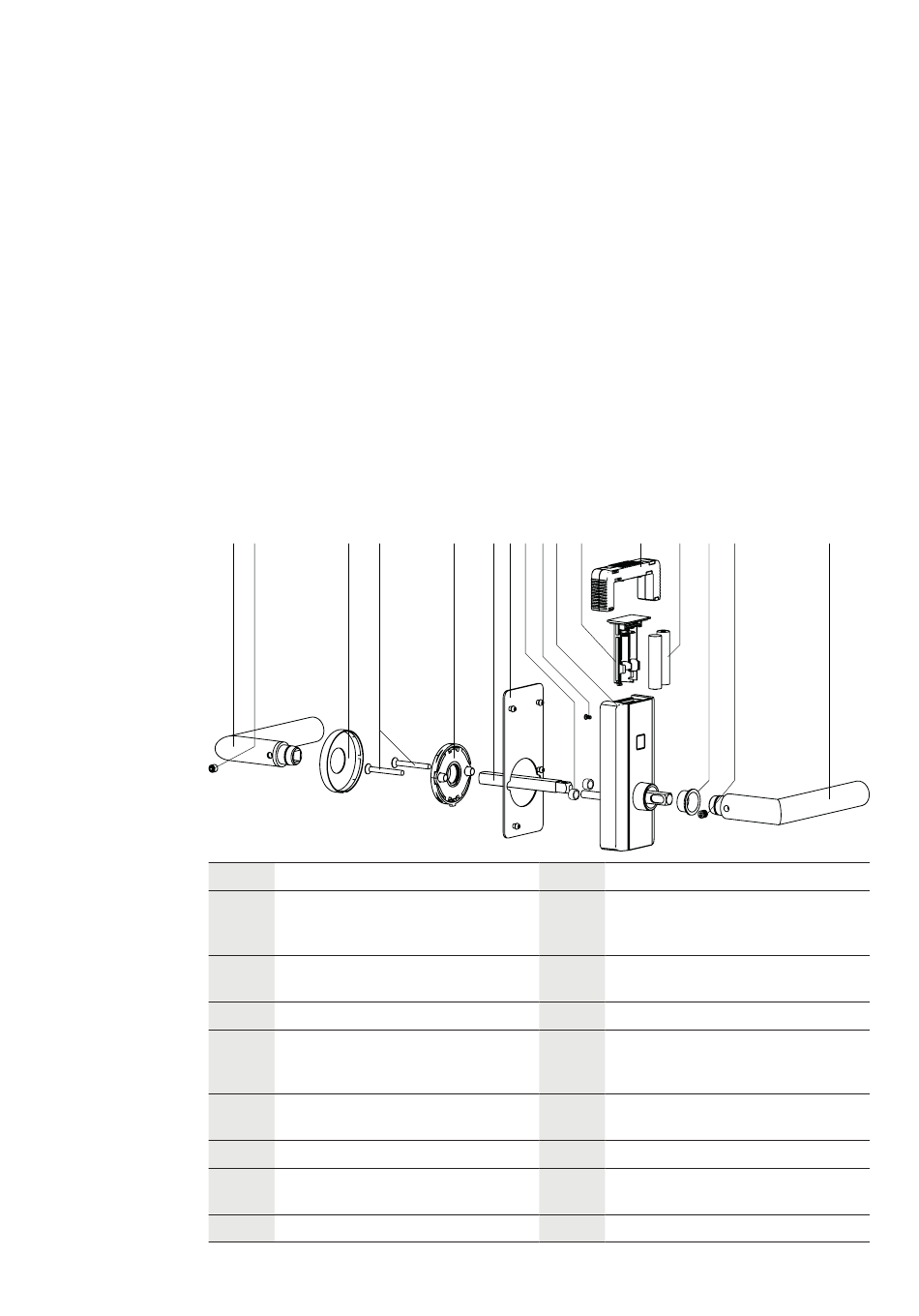

3.2 Structure

1 2
Pos.
1
2
3
4
5
6
7
8
08/2017
3 4 5
Poignée intérieure (en option)
Tige filetée M6 x 6 (ISO 4029/DIN
916)
Cache rosace intérieur (en option)
Vis de fixation pour rosace inté-
rieure
(2 pièces)
Rosace intérieure «ronde» (en op-
tion)
Broche de poignée (tige carrée)
Plaque de compensation flexible
(accroît la résistance à la torsion)
Douilles
6 7 8 9 10 11 12
Pos.
9 Vis de sécurité du compartiment à
piles M2,5 x 6
Non fournie à la livraison
10 Unité mécatronique avec plaque
arrière
11 Compartiment à piles
12 Outil d'ouverture (en option)
13 Piles, type AAA lithium
(2 pièces)
14 Bague de guidage
15 Tige filetée M6 x 8 (ISO 4029/DIN
916)
16 Poignée extérieure
