4.5 Sécurité supplémentaire du compartiment à piles

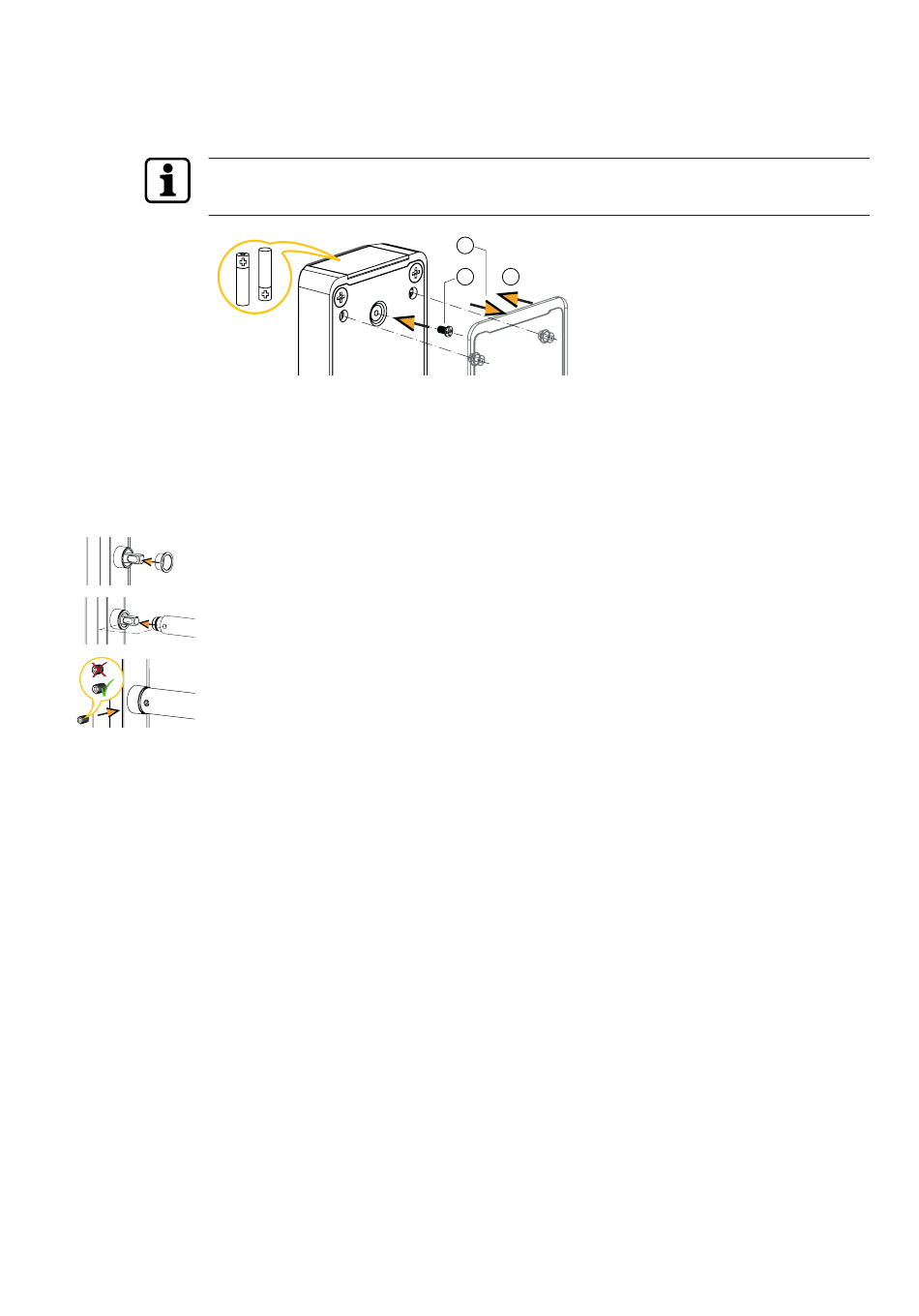

Le compartiment à piles peut être davantage sécurisé à l'aide d'une vis supplémentaire.
La vis (M2,5 x 6) n'est pas contenue dans la livraison.
En cas d'utilisation de la vis de sécurité du compartiment à piles, le remplacement des piles
demandera plus d'efforts, voir Démontage [} 4.12].
1.
2.
3.
4.6 Montage de la poignée extérieure
1. Mettre la bague de guidage en place sur l'unité mécatronique.
2. Insérer la poignée sur la tige carrée dans la position souhaitée.
3. Visser et serrer la tige filetée M6 x 8 (avec frein filet) dans la poignée.
08/2017
Retirer la plaque de compensation flexible.
Sécuriser le compartiment à piles à l'aide de la vis de sécurité (M2,5 x 6).
Introduire la plaque de compensation flexible.
1.
2. 3.
