Ravelli R-EVOLUTION 7 Manuel D'utilisation Et D'entretien page 22

Rev.1 26/03/2018
Pag.22
ITA

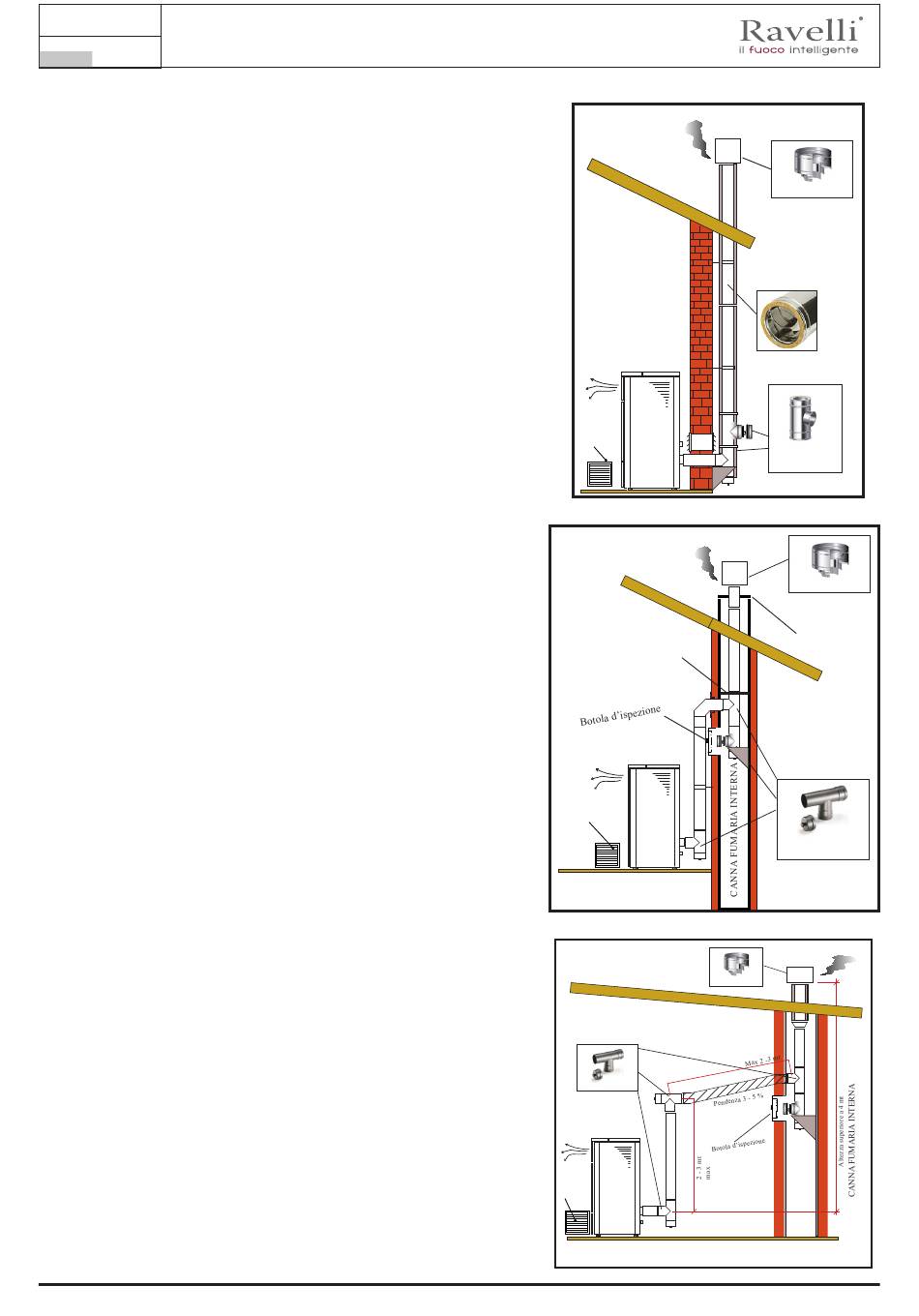

Questo tipo di installazione (Vedi Fig.4) necessita di canna fumaria
coibentata.
Nella parte inferiore della canna fumaria, è stato montato un
raccordo di tipo "T" con tappo di ispezione.
Questo tipo di installazione (Vedi Fig.5) non necessita di canna
fumaria coibentata, in quanto la canna fumaria è situata all'interno
di una canna fumaria già esistente.
Nella parte inferiore della canna fumaria è stato montato un
raccordo di tipo "T" con tappo di ispezione. È sconsigliato
installare come primo tratto iniziale una curva a 90°, in quanto la
cenere ostruirebbe in poco tempo il passaggio dei fumi, causando
problemi al tiraggio della stufa (Vedi Fig.2).
Questo tipo di installazione (Vedi Fig.6) necessità di un tratto
orizzontale per collegarsi ad una canna fumaria già esistente.
Rispettare le pendenze indicate in figura, in modo da ridurre il
deposito della cenere nel tratto di tubo orizzontale. Nella parte
inferiore della canna fumaria è stato montato un raccordo di tipo
"T" con tappo di ispezione, così come all'imbocco della canna
fumaria.
È sconsigliato installare come tratto iniziale una curva a 90°, in
quanto la cenere ostruirebbe in poco tempo il passaggio dei fumi,
causando problemi al tiraggio della stufa (Vedi Fig.2).
Manuale uso e manutenzione R-Evolution 7-9
Presa
d'aria
esterna
Lamiera in acciaio a tenuta stagna
Presa d'aria
esterna
Protezione dalla pioggia
Raccordo a T per condensa
Presa
d'aria
esterna
Protezione dalla pioggia
Canna fumaria coibentata
Raccordo a T con
scarico condensa e
camera di raccolta
Fig.4
Protezione dalla pioggia
Lastra di copertura
Raccordo a T con camera
di raccolta e per condensa
Fig.5
Fig.6
