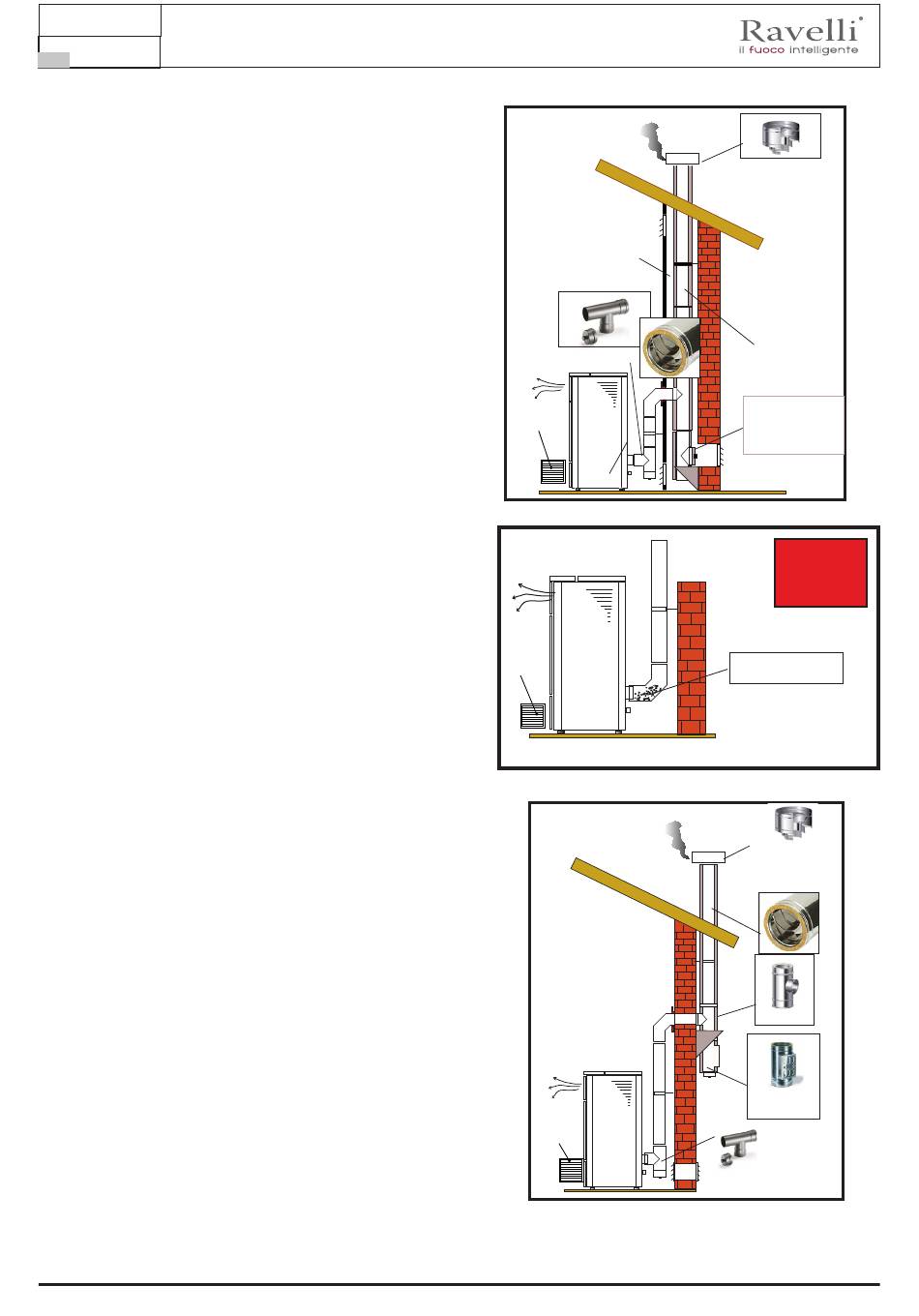

Ejemplos de instalación
Este tipo de instalación (Vea Fig.1) necesita un tubo de humos
aislado aunque todo el conducto se instale dentro del local.
Además, la estructura debe colocarse en un canal ventilado de
manera adecuada.
En la parte inferior del tubo de humos hay una tapa de inspección
aislada adecuadamente contra el viento y la lluvia.
Está prohibido instalar como primer tramo inicial una curva de
90º, ya que las cenizas obstruirían en poco tiempo el paso de
los humos, causando problemas en el tiro de la estufa. (Vea la
Fig. 2)
Es posible aprovechar un tubo de humos o un canal mediante
un conducto. Para este tipo de instalación es necesario respetar
las normas relativas a los sistemas de evacuación de humo
en conductos. En la parte inferior del tubo de humos ubicado
dentro de la casa se ha instalado un conector tipo "T" con tapa
de inspección; en el exterior se ha instalado otro, para que el
tramo externo se pueda inspeccionar.
Está prohibido instalar dos curvas de 90º, ya que las cenizas
obstruirían en poco tiempo el paso de los humos, causando
problemas en el tiro de la estufa (Vea la Fig. 2)
Manual de uso y mantenimiento R-Evolution 7-9
Canal
Racor de T para
condensación
Toma de
aire externa
Toma
de aire
externa
Conducto de
humos:
uso de tubo no
aislado
Toma
de aire
externa
Protección contra
la lluvia
Tubo de humos
aislado
Rejilla para el paso
del aire en el canal
con abertura para la
inspección del tubo de
humos
Fig.1
NO
Cenizas depositada en la
curva de 90º
Protección contra
la lluvia
Tubo de humos
aislado
Racor de T
Cámara de
recogida de
cenizas de
combustión + tapa
de condensación
Racor de T para
Fig.3
condensación
