AVERTISSEMENT
UTILISEZ UNIQUEMENT DES CONDUITS MÉTALLIQUES
DE 102 MM (4 PO) DE DIAMÈTRE. N'UTILISEZ PAS DE CONDUIT
PLUS LONG QUE CEUX INDIQUÉS DANS LE TABLEAU DES
LONGUEURS D'ÉVACUATION.
Un conduit d'une longueur supérieure à 48 m (150 pieds) :
• Augmentera les durées de séchage et les coûts énergétiques.
• Réduira la durée de vie de la sécheuse.
• Accumulera de la charpie, créant un risque d'incendie potentiel.
• La longueur totale du conduit métallique souple ne doit pas être
supérieure à 2,4 m (7,9 pi).

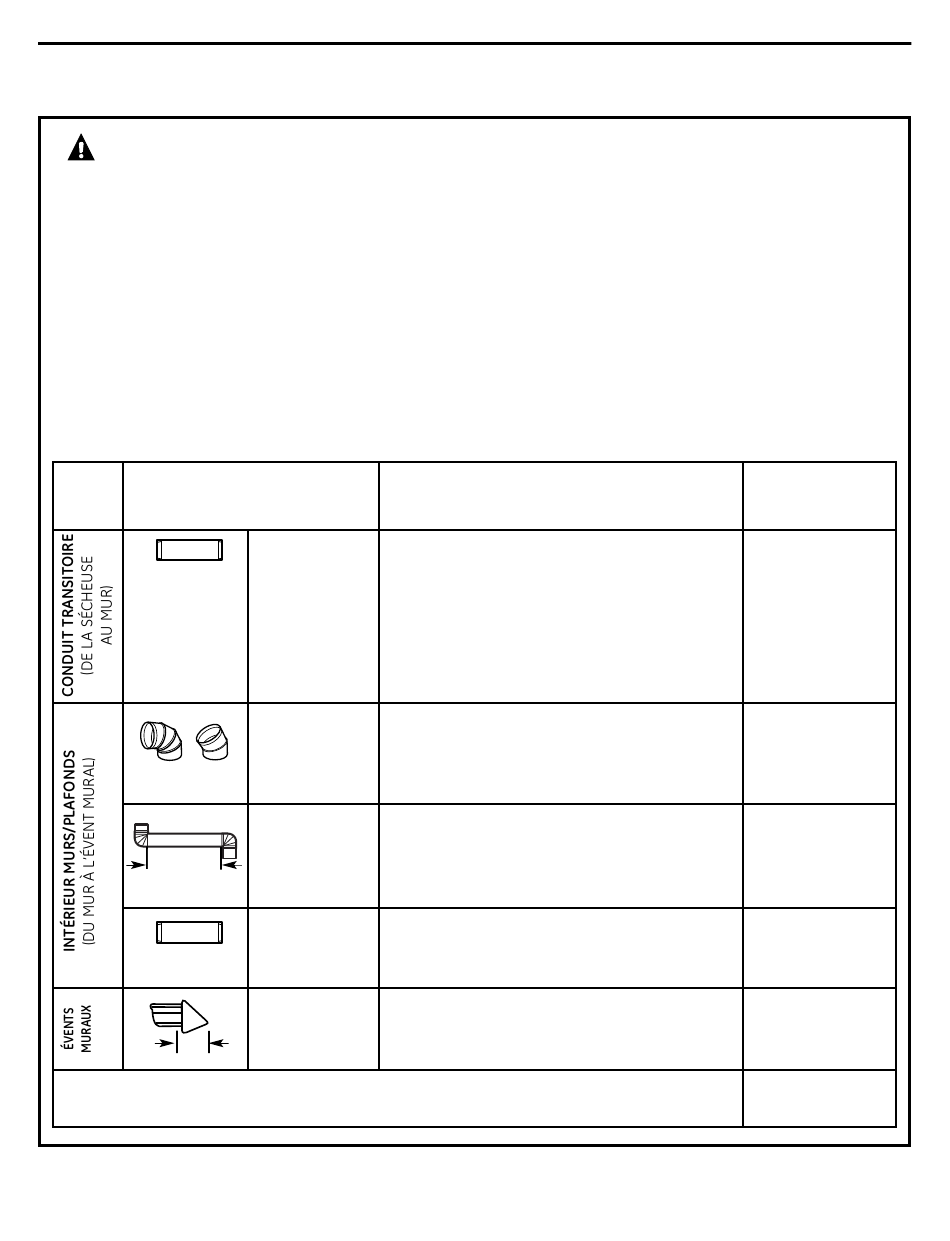

EXEMPLE UNIQUEMENT
Le tableau suivant décrit un exemple d'installation de conduits.
CONDUITS
Moins de
Less Than 4 Ft.
1,2 m (4 pi)
10,2 cm
(4 po)
Instructions d'installation
LONGUEUR
RIGIDE
ÉQUIVALENTE
Conduit 30,5 cm (1 pi)
métallique
rigide
(recommandé)
Coudes 3,1 m (10 pi)
(90°/45°)
Coudes 61 cm (2 pi)
à moins
de 1,2 m
(4 pieds)
Conduit rigide 30,5 cm (1 pi)
Évent mural 1,5 m (5 pi)
10,2 cm (4 po)
LE TOTAL DOIT ÊTRE INFÉRIEUR OU ÉGAL À 45 M (150 PI)
L'installation d'un conduit d'évacuation correct est de votre
responsabilité.
Les problèmes provoqués par une installation défectueuse
ne sont pas couverts par la garantie.
La longueur du système d'évacuation dépend du type de conduit,
du nombre de coudes et du type d'évent mural, ainsi que de toutes
les conditions mentionnées ci-dessous.
Pour un flux d'air satisfaisant, la longueur totale des conduits ne doit
pas dépasser 45 m (150 pieds).
NOMBRE
X UTILISÉ
X (4)
X (3)
X (1)
X (5)
X (1)
Longueur totale de conduit =
75
LONGUEUR
= ÉQUIVALENTE
= 1,2 m (4 pi)
= 9,1 m (30 pi)
= 61 cm (2 pi)
= 1,5 m (5 pi)
= 1,5 m (5 pi)
14 m (46 pi)
