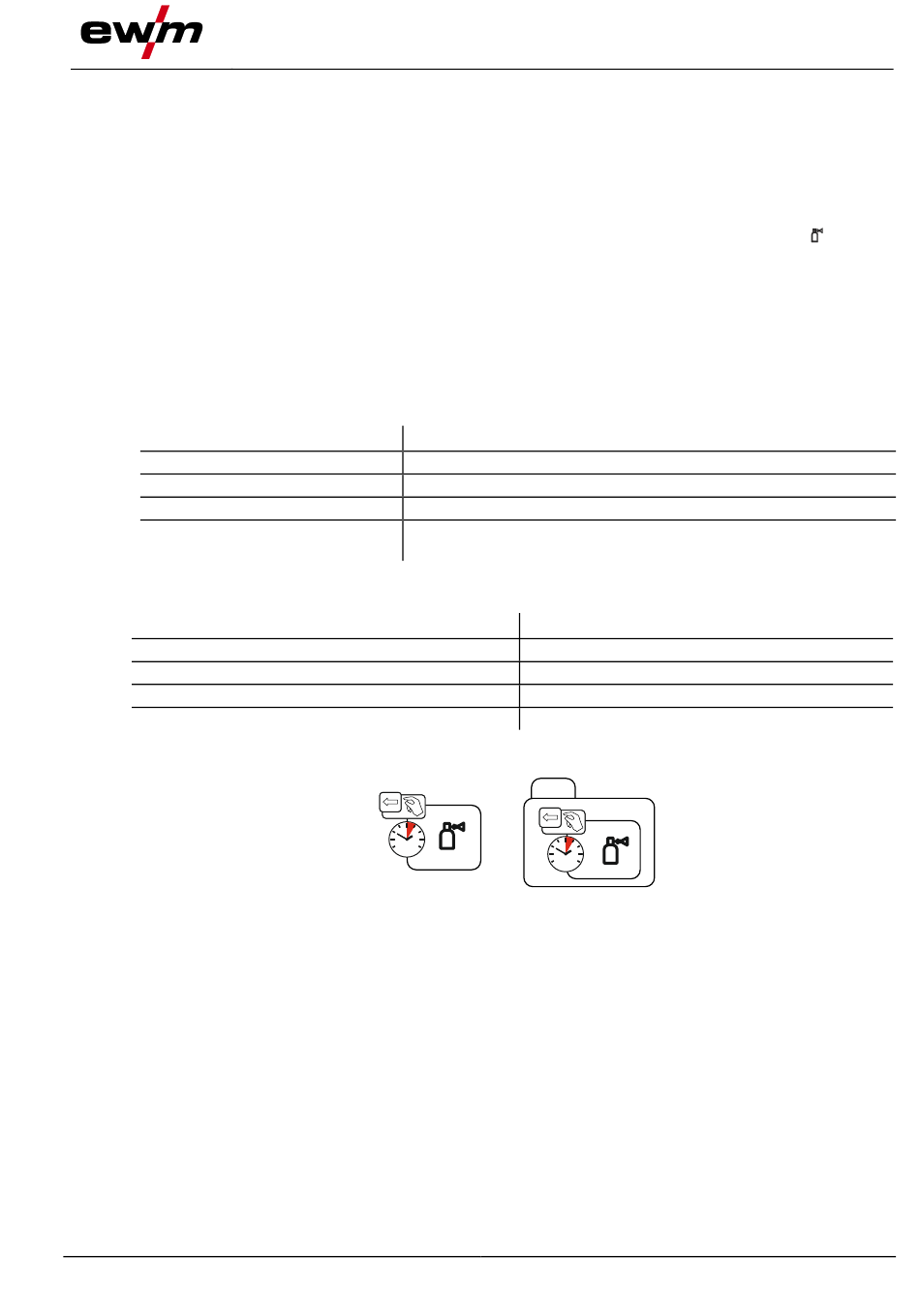

5.1.9.3
Test gaz - Réglage de la quantité de gaz de protection
•
Ouvrir lentement le robinet de la bouteille de gaz.
•
Ouvrir le détendeur.
•
Activer le générateur sur l'interrupteur principal.
•
Régler le débit de gaz sur le détendeur en fonction de l'application.
•
Le test gaz peut être déclenché sur la commande du générateur (voir manuel d'utilisation de la
commande) ou par un appui bref sur le bouton-poussoir « Test gaz / rinçage du faisceau »
tension de soudage et le moteur du dévidoir restent désactivées - aucun amorçage accidentel de
l'arc). Selon le système de soudage, plusieurs boutons-poussoirs peuvent être disponibles pour le
réglage du gaz de protection (le bouton-poussoir se trouve le plus souvent à proximité du coffret
dévidoir).
Le gaz protecteur circule pendant 25 secondes ou jusqu'à un nouvel actionnement de la touche.
Si le réglage du gaz de protection est trop faible ou trop élevé, de l'air peut arriver jusqu'au bain de fusion
et entraîner la formation de pores. Adaptez la quantité de gaz de protection en fonction de la tâche de
soudage !
Instructions de réglage
Procédé de soudage
Soudage MAG
Brasure MIG
Soudage MIG (aluminium)
TIG
Les mélanges gazeux riches en hélium nécessitent un débit de gaz plus élevé !
Au besoin, corrigez le débit de gaz déterminé sur la base du tableau suivant :
Gaz de protection
75 % Ar/25 % He
50 % Ar/50 % He
25 % Ar/75 % He
100 % He
5.1.9.4
Fonction « Balayage de faisceau »
099-005425-EW502
14.07.2016
Structure et fonctionnement
Quantité de gaz protecteur recommandée
Diamètre du fil x 11,5 = l/min
Diamètre du fil x 11,5 = l/min
Diamètre du fil x 13,5 = l/min (100 % argon)
Diamètre de la buse de gaz en mm correspond au débit de gaz
l/min
Facteur
1,14
1,35
1,75
3,16
EXIT
5s
5s
Illustration 5-9
Transport et mise en place
(la
