Description du matériel – Aperçu rapide
Face avant

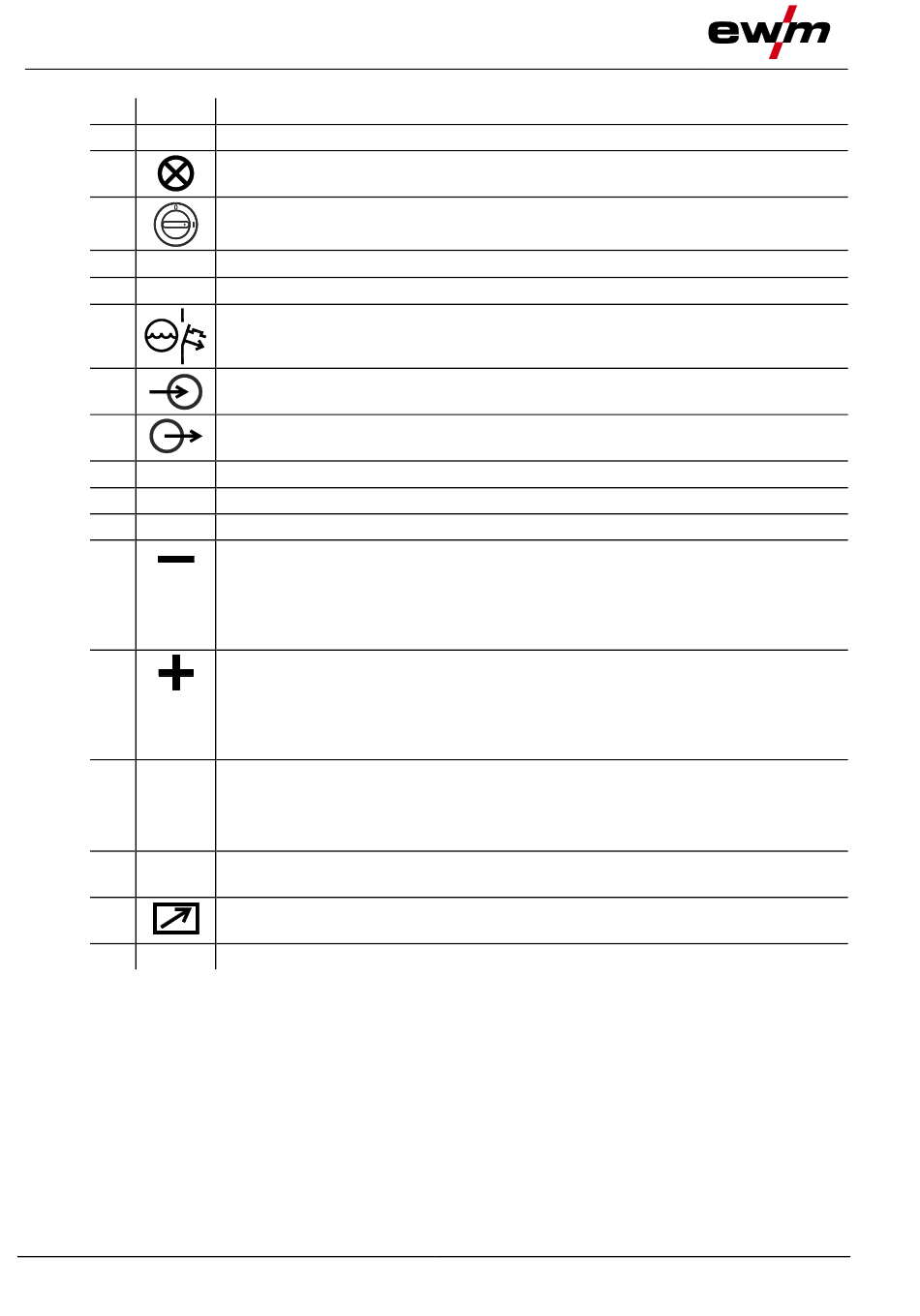

Pos. Symbole Description
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
16
0
Anneau de manutention
Signal lumineux Prêt à fonctionner
Signal lumineux s´allume lorsque le poste est sous tension et prêt à fonctionner
Interrupteur principal, poste marche / arrêt
Poignée de transport
Ouverture d'entrée air de refroidissement
Bouton Disjoncteur automatique de la pompe de produit réfrigérant
Rétablir le disjoncteur automatique qui a été déclenché par la pression du bouton
Raccord rapide à obturation (rouge)
reflux réfrigérant
Raccord rapide à obturation (bleu)
avance réfrigérant
Galets de roulement, roues orientables
Réservoir de produit réfrigérant
Couvercle d'obturation du réservoir de produit réfrigérant
Prise de raccordement, courant de soudage « - »
• ---------- Soudage MIG/MAG :
• ---------- Soudage fil fourré MIG/MAG :
torche
• ---------- Soudage à l'électrode enrobée :
Prise de raccordement, courant de soudage « + »
• ---------- Soudage MIG/MAG :
torche
• ---------- Soudage fil fourré MIG/MAG :
• ---------- Soudage à l'électrode enrobée :
Câble de courant de soudage, sélection de la polarité
Courant de soudage pour raccord central/torche, possibilité de sélection de la polarité.
• ---------- MIG/MAG : Prise de raccordement du courant de soudage « + »
• ---------- Fil fourré à autoprotection
Raccord de torche de soudage (raccord Euro ou fiche Dinse)
Courant de soudage, gaz de protection et gâchette de torche intégrés
Prise de raccordement 19 broches (analogique)
Pour raccorder une commande à distance analogique
Commande du poste > voir le chapitre 4.4
raccord de pièce
connexion de courant de soudage pour
de soudage
raccord de porte-électrodes
connexion de courant de soudage pour
de soudage
raccord de pièce
raccord de pièce
