Structure et fonctionnement
Procédé de soudage MIG/MAG
Quelques fils (par exemple, le fil fourré à autoprotection) doivent être soudés avec une polarité
négative. Dans ce cas, il convient de raccorder la ligne du courant de soudage à la prise de
courant de soudage « - », et le câble de masse à la prise de courant de soudage « + ». Respectez
les indications fournies par le fabricant de l'électrode !

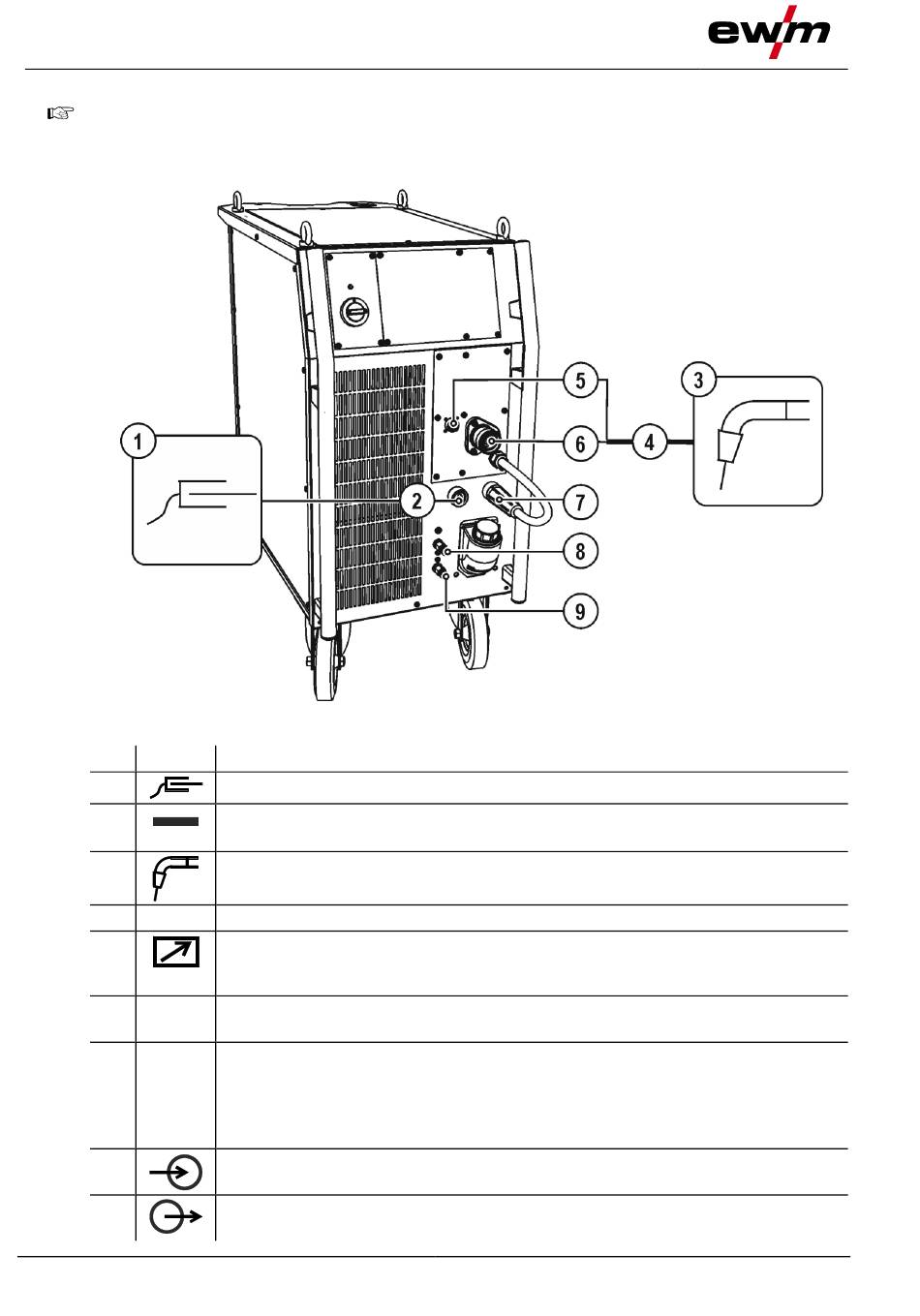

Pos. Symbole Description
1
2
3
4
5
6
7
8
9
34
0
Pièce
Prise de raccordement courant de soudage « - »
• ---------- Soudage MIG/MAG : Raccordement de la pièce
Torche de soudage
Faisceau de torche de soudage
Prise de raccordement 19 broches (analogique)
Pour le raccordement de composants accessoires analogiques (commande à distance,
ligne de commande, torche de soudage, etc.)
Raccord de torche de soudage (raccord Euro ou fiche Dinse)
Courant de soudage, gaz de protection et gâchette de torche intégrés
Câble de courant de soudage, choix de la polarité
Courant de soudage de la connexion centrale/torche. Permet de choisir la polarité lors
du soudage MIG/MAG
• ---------- Applications standard > Connexion prise de raccordement courant de
soudage « + »
Raccord rapide à obturation (rouge)
reflux réfrigérant
Raccord rapide à obturation (bleu)
avance réfrigérant
Illustration 5-11
099-005425-EW502
14.07.2016
