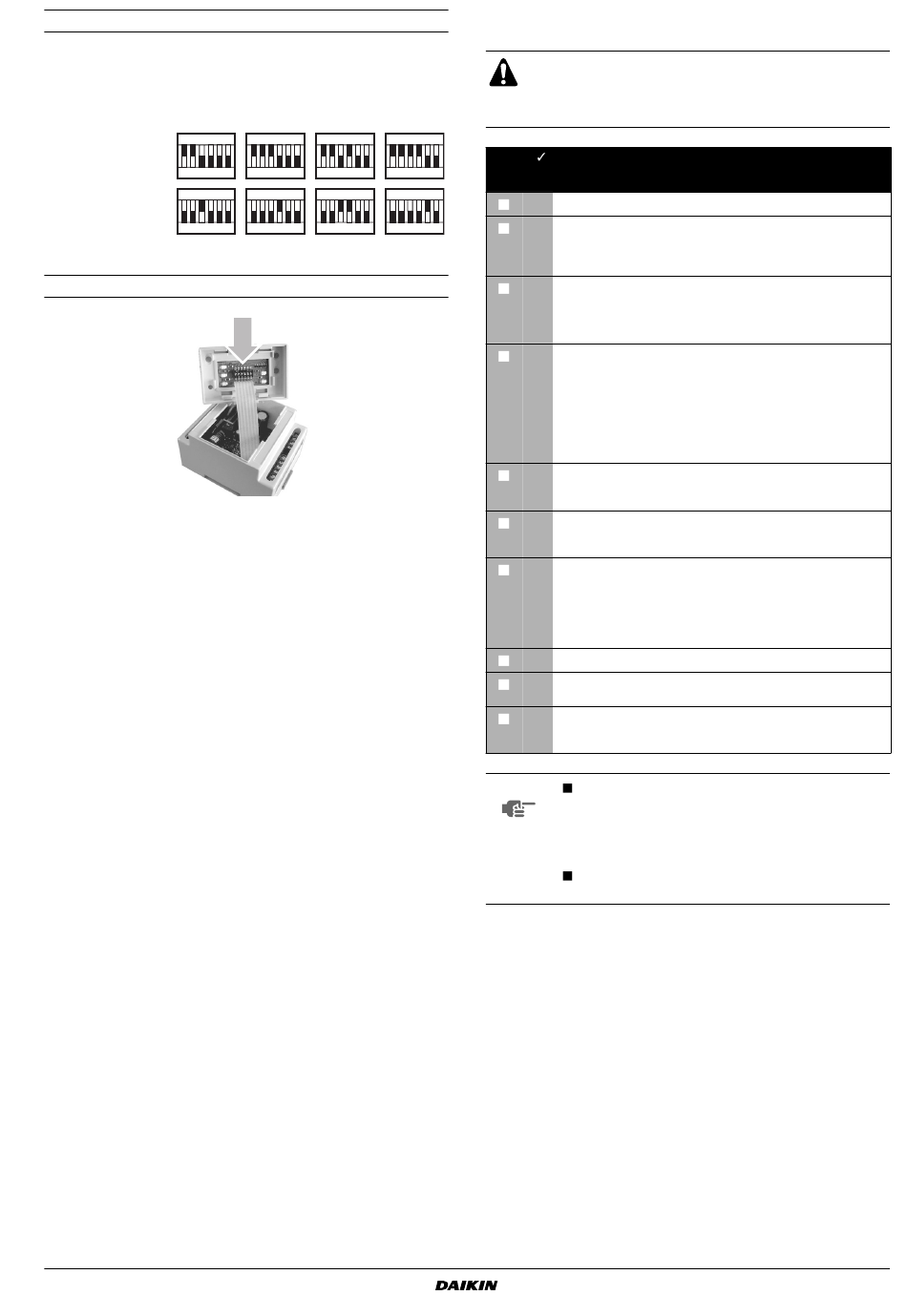

Réglage des adresses sur les commandes EEV
Lorsque les commandes EEV sont utilisés, les adresses doivent être
réglées au moyen des microcommutateurs selon le schéma ci-
dessous:
Maître
1 2 3 4 5 6
Commande EEV 1
OFF
1 2 3 4 5 6
Commande EEV 2
OFF
N'importe quelle unité peut être maître, esclave 1, esclave 2, esclave 3...
Emplacement des microcommutateurs des commandes EEV
EWWD120~540MBYNN
Groupes d'eau glacée refroidis par eau
4PW22684-1D
Esclave 1 Esclave 2 Esclave 3
1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
OFF OFF OFF
1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
OFF OFF OFF
A
VANT LA MISE EN SERVICE
L'appareil ne doit pas être mis en marche, ne fût-ce qu'un
très court instant, tant que la liste de contrôle d'examen
avant mise en service figurant ci-après n'a pas été
entièrement vérifiée.
cochez
après procédures standard à respecter avant la mise
vérification
1
Vérifiez l'existence de dégâts extérieurs.
2 Ouvrez toutes les vannes d'arrêt repérées par une étiquette
rouge: "OUVRIR CETTE VANNE AVANT LA MISE EN
SERVICE". (Ouvrez à fond les vannes d'arrêt les lignes de
liquide, d'évacuation et d'aspiration (si celle-ci est présente).)
3 Installez les fusibles principaux, le capteur de fuite à la terre
et le commutateur principal.
Fusibles recommandés: aM conformes à la norme CEI 269-2.
Consultez le schéma de câblage pour déterminer le format.
4 Alimentez la tension principale et vérifiez si elle se situe dans
les limites admissibles de ±10% de la puissance nominale.
L'alimentation électrique principale doit être conçue de telle
façon qu'elle puisse être activée ou désactivée
indépendamment de l'alimentation électrique desservant
d'autres appareils de l'installation et d'autres équipements en
général.
Consultez le schéma de câblage, bornes L1, L2 et L3.
5 Alimentez l'évaporateur en eau et vérifiez si le débit d'eau est
dans les limites indiquées dans le tableau situé sous
débit et qualité de l'eau" à la page
6 Les tuyaux doivent être totalement purgés. Voir aussi le
chapitre "Préparation, vérification et raccordement du circuit
d'eau" à la page 3.
7 Brancher le(s) contact(s) de pompe en série avec le contact
des contacteur(s) de débit de telle façon que l'unité ne puisse
fonctionner que si les pompes à eau tournent et si le débit d'eau
est suffisant.
Dans un réseau DICN, chaque groupe doit posséder son
propre commutateur de débit relié à la pompe qui le dessert.
8
Vérifiez le niveau d'huile des compresseurs.
9 Installer le(s) kit(s) de filtre fourni avec l'appareil à l'avant de
l'entrée d'eau de(s) évaporateur(s).
10 Vérifier que toutes les sondes d'eau sont correctement fixées
dans l'échangeur de chaleur (voir aussi l'étiquette apposée sur
l'échangeur de chaleur).
REMARQUE Nous vous recommandons fortement de lire le
manuel d'utilisation fourni avec l'appareil avant de
le mettre en service. Il vous aidera à mieux com-
prendre le fonctionnement de l'appareil et de son
contrôleur électronique.
Vérifiez tous les portillons du coffret électrique
après l'installation de l'appareil.
Je confirme par la présente avoir effectué et vérifié tous les
points indiqués ci-avant.
Date Signature
A conserver pour référence ultérieure.
en marche de l'appareil
"Charge,
4.
