5.9
Installation du fil
5.9.1
Utilisation de la bobine de fil
Il est possible d´utiliser des bobines de mandrin standard D300. Pour l'utilisation des
bobines en panier conformes à la norme DIN 8559, des adaptateurs sont nécessaires
(voir Accessoires).
Pos. Symbole Description
1
2
•
Séparer l'écrou moleté du support de la bobine.
•
Fixer la bobine de fil de soudage sur le support de la bobine de façon à ce que la broche
d'entraînement
s'enclenche dans la perforation de la bobine.
•
Fixer à nouveau la bobine de fil à l'aide de l'écrou moleté.
Risque de blessure en cas de fixation incorrecte de la bobine de fil.
Une bobine de fil fixée de manière incorrecte risque de se détacher du support de la
bobine de fil, de tomber et de causer en conséquence des dommages sur le poste ou de
blesser des personnes.
•
Fixer correctement la bobine de fil au support de la bobine de fil à l'aide de l'écrou moleté.
•
Contrôler la fixation sûre de la bobine de fil avant chaque cycle de travail.
099-005224-EW502
08.11.2011
1
0
Broche d'entraînement
Pour la fixation de la bobine de fil
Ecrou moleté
Pour la fixation de la bobine de fil
Structure et fonctionnement
CONSIGNE

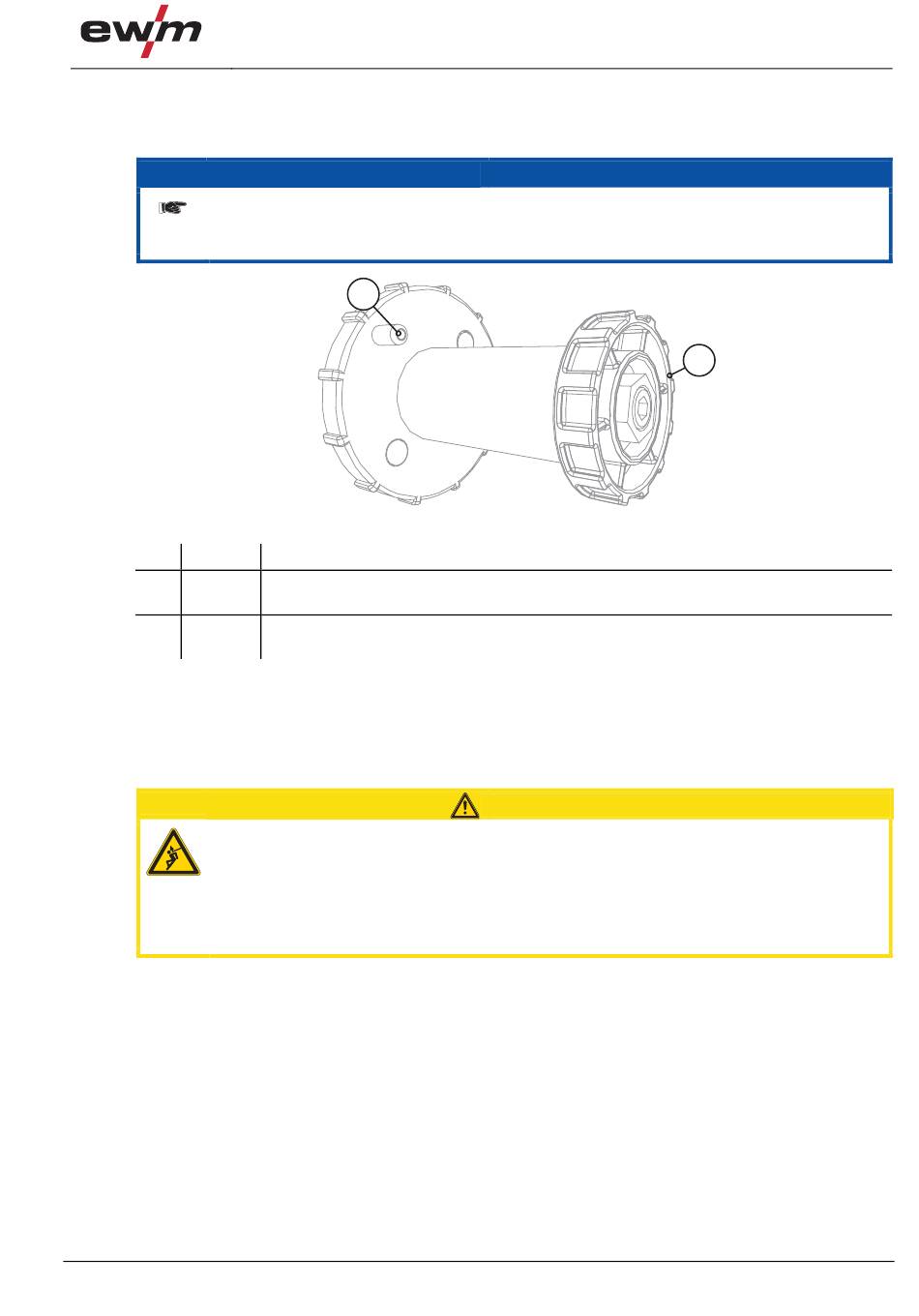

Illustration 5-6
ATTENTION
Installation du fil
