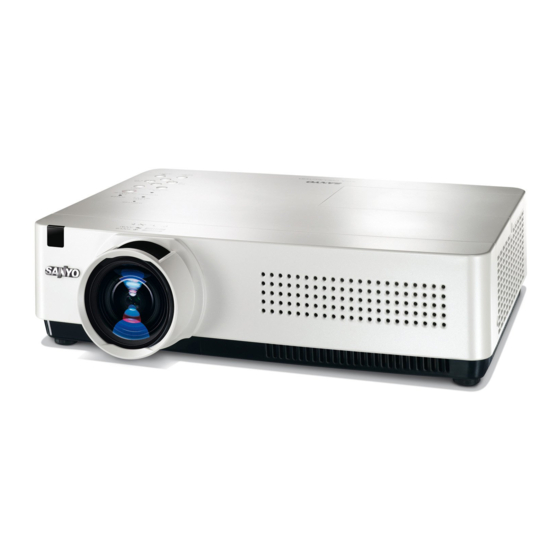

Sanyo PLC-WXU300 Mode D'emploi
  1. Manuels
  2. Marques
  3. Sanyo Manuels
  4. Projecteurs
  5. PLC-WXU300
  6. Mode d'emploi
Sanyo PLC-WXU300 Mode D'emploi

Sanyo PLC-WXU300 Mode D'emploi

Masquer les pouces Voir aussi pour PLC-WXU300:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Mode d'emploi
Configuration et utilisation
Réglage filaire
Configuration et utilisation du projecteur
Ceci est le mode d'emploi de la fonction Network (réseau).
Veuillez lire entièrement ce mode d'emploi pour utiliser la fonction
Network.
Tout d'abord, lisez le mode d'emploi du projecteur afin de bien compren-
dre l'utilisation de base du projecteur et les instructions de sécurité.
Les instructions de sécurité contenues dans les modes d'emploi doivent
être respectées rigoureusement.

Publicité

Table des Matières
loading

Manuels Connexes pour Sanyo PLC-WXU300

Sommaire des Matières pour Sanyo PLC-WXU300

  • Page 1 Mode d’emploi Configuration et utilisation Réglage filaire Configuration et utilisation du projecteur Ceci est le mode d’emploi de la fonction Network (réseau). Veuillez lire entièrement ce mode d’emploi pour utiliser la fonction Network. Tout d’abord, lisez le mode d’emploi du projecteur afin de bien compren- dre l’utilisation de base du projecteur et les instructions de sécurité.

  • Page 2: Conformité

    Si vous effectuez de tels changements ou modifications, on pourra vous demander d’arrêter d’utiliser l’équipement. Numéros de modèle : PLC-WXU300 WXU300 Dénomination commerciale : Sanyo Partie responsable : SANYO FISHER COMPANY Adresse : 21605 Plummer Street, Chatsworth, California 91311 Nº de téléphone : (818)998-7322...

  • Page 3: Instructions De Sécurité

    PRECAUTION CONCERNANT L’UTILISATION DE LA FONCTION DE RESEAU (NETWORK) ● SANYO Electric Co., Ltd. décline toute responsabilité en cas de pertes ou d’endommagement de données, ou de dommages à l’ordinateur causés par l’utilisation de ce projecteur. Nous vous conseillons de réaliser des copies de...

  • Page 4: Table Des Matières

    Table des matières Conformité ....................................2 Avis de la Commission des Communications Fédérales..............2 Instructions de sécurité ..............................3 Table des matières ................................4 Chapitre 1 Préparatif ....................5 Caractéristiques .................................6 Environnement d’exploitation requis pour les ordinateurs ..............7 Spécifications du réseau du projecteur......................7 Flux de l'installation .................................9 Remarque relative à...

  • Page 5: Chapitre 1 Préparatif

    Chapitre 1 Préparatif Décrit les caractéristiques et l'environnement d'exploitation du présent projecteur.

  • Page 6: Caractéristiques

    Chapitre 1 Préparatif Caractéristiques Fonction Web Management ( + p.31) Cette fonction permet de con- trôler les fonctions du projecteur à travers le réseau, en recourant au navigateur Web installé sur votre ordinateur. Ces fonc- tions sont notamment l'état de l'alimentation, le mode d'entrée, Mettez PJ2 SOUS tension...

  • Page 7: Environnement D'exploitation Requis Pour Les Ordinateurs

    Caractéristiques Environnement d’exploitation requis pour les ordinateurs Lorsque vous utilisez le projecteur via des réseaux, les ordinateurs doivent être conformes aux environnements d’exploitation suivants. Windows 98, Windows Me, Windows NT4.0 Système d'exploitation Windows 2000, Windows XP, Windows Vista (32bit version) Mac OS X version 10.4 ou plus récente Windows: Supérieure au Pentium III 900MHz Unité...
  • Page 8 Chapitre 1 Préparatif Limite de connexion entre ce projecteur, le concentrateur ou l'ordinateur Les câbles LAN appropriés sont limités par leur longueur et par leur type, comme suit: Connexion Type de câble LAN utilisable Longueur maximale Projecteur - Concentrateur Câble droit UTP avec catégorie 3 ou 5 * 100m Projecteur - Ordinateur Câble croisé...

  • Page 9: Flux De L'installation

    Flux de l'installation Flux de l'installation Pour utiliser le projecteur via les réseaux, effectuez les procédures de configuration suivantes. ETAPE 1 Connectez le LAN et paramétrez la configuration. Décidez en fonction de l’environnement LAN utilisé. ➔ “2. Procédures de configuration” (p.11–16). Les configurations LAN détaillées devront être effectuées ultérieurement avec un navigateur.
  • Page 10 Chapitre 1 Préparatif...

  • Page 11: Chapitre 2 Procédures De Configuration

    Chapitre 2 Procédures de configuration Décrit comment configurer le réseau.

  • Page 12: Connexion À La Ligne Lan

    Chapitre 2 Procédures de configuration Les données et les procédures de configuration diffèrent selon l’emplacement d’installation du LAN. Lors de l’installation, adressez-vous à votre administrateur de système pour configurer adéquatement le LAN. Connexion à la ligne LAN Branchez le câble LAN à la borne de connexion LAN du projecteur. Témoin ACT (orange) Borne de La lumière orange...
  • Page 13 Configuration du réseau 3. Sélectionnez “Réglages réseau“ dans le menu Réseau et appuyez sur le bouton de SELECT. L'écran Réglage LAN apparaîtra et les réglages LAN sélectionnés s'afficheront. Réglez chaque élément à l’environnement de configuration utilisé. Pour plus de détails concernant les réglages, adressez-vous à...

  • Page 14: Code Pin Réseau

    Chapitre 2 Procédures de configuration Code PIN réseau Le code PIN réseau permet de limiter l’accès au projecteur depuis les réseaux. Après avoir configuré le code PIN réseau, vous devez l’entrer pour pouvoir utiliser le projecteur via les réseaux. 1. Sélectionnez “Code PIN réseau” dans le menu Réseau, puis appuyez sur le bouton SELECT.

  • Page 15: Réglages De Réseau D'usine

    Réglages de réseau d'usine Réglages de réseau d'usine 1. Sélectionnez “Réglages de réseau d'usine” dans le menu Réseau, puis appuyez sur le bou- ton SELECT . 2. Un boîte de confirmation s'affiche et sélectionnez “Oui“ et appuyez sur le bouton SELECT. 3.

  • Page 16: Réglages Par Défaut Du Lan Avec Fil

    Chapitre 2 Procédures de configuration Réglages par défaut du LAN avec fil LAN SELECTIONNE Paramètre LAN 1 LAN 2 LAN 3 IP CONFIGURATION MANUEL DHCP MANUEL IP ADDRESS 169.254.100.100 192.168.100.100 192.168.100.100 SUBNET MASK 255.255.0.0 255.255.255.0 255.255.255.0 GATEWAY ADDRESS 255.255.255.255 255.255.255.255 255.255.255.255 DNS ADDRESS 255.255.255.255...

  • Page 17: Chapitre 3 Configuration Et Utilisation De Base

    Chapitre 3 Configuration et utilisation de base Ce chapitre décrit l’utilisation de base et les réglages effectués pour contrôler le projecteur en utilisant le navigateur Web. L'ordinateur et le projecteur doivent être connectés au réseau et l'adresse réseau correctement configurée.

  • Page 18: Connectez-Vous À La Page De Configuration Du Projecteur

    Chapitre 3 Configuration et utilisation de base Connectez-vous à la page de configuration du projecteur [1] Saisissez l'adresse IP Lancez le navigateur Web installé dans votre ordinateur, saisissez l'adresse IP dans la barre “Address“ du navigateur, puis appuyez sur la touche “Enter“. Saisissez l'adresse que vous avez con- figurée dans le champ “Configuration du réseau“...

  • Page 19: Affichage De La Page De Configuration Principale

    Connectez-vous à la page de configuration du projecteur [3] Affichage de la page de configuration principale La page de configuration principale suivante apparaît, selon le mode d’affichage que vous avez sélectionné. Vous pouvez effectuer différents types de réglage sur cette page. Cliquez sur les menus pour afficher les pages de contrôle et de configuration.

  • Page 20: Comment Utiliser La Page De Configuration

    Chapitre 3 Configuration et utilisation de base Comment utiliser la page de configuration Pour contrôler et configurer le projecteur, utilisez les menus de configuration du navigateur Web. Les procédures et les opérations de base utilisées habituellement dans ce manuel sont décrites ci-après.
  • Page 21 Comment utiliser la page de configuration Configuration par bouton radio Sélectionnez un élément en sélec- tionnant un bouton radio. Configuration par case à cocher Sélectionnez les éléments en cochant les cases.

  • Page 22: Réglage Initial

    Chapitre 3 Configuration et utilisation de base Réglage initial Après avoir installé le projecteur, effectuez le réglage initial de base suivant. Cliquez sur Initial Setting dans le menu principal pour afficher la page de réglage initial. Elément Description Language ......Fait basculer la langue d’affichage sur la page de configuration. Anglais ou jap- onais.

  • Page 23: Configuration Du Code Pin Réseau

    Réglage initial Configuration du Code PIN réseau La configuration du code PIN réseau permet d’interdire l’accès au projecteur par une per- sonne non autorisée depuis les réseaux. Entrez un nombre à 4 chiffres comme code PIN réseau dans la boîte de texte, puis cliquez sur le bouton Set.

  • Page 24: Configuration Du Réseau

    Chapitre 3 Configuration et utilisation de base Configuration du réseau Cliquez sur Network dans le menu principal. La page de configuration suivante apparaît alors. L'adresse IP, le masque de sous-réseau, la passerelle par défaut, le DNS (Serveur du nom de domaine), ainsi que le nom du pro- jecteur sont configurés sur ce menu.

  • Page 25: Configuration De L'e-Mail

    Configuration de l’e-mail Configuration de l’e-mail Ce projecteur possède une fonction E-mail qui peut envoyer un message d’alarme aux utilisateurs ou à un administrateur s’il détecte une anomalie sur le projecteur ou un épuisement de la durée de vie de la lampe. Cliquez sur E-mail Setting dans le menu principal et suivez les étapes ci-dessous.
  • Page 26 Chapitre 3 Configuration et utilisation de base Enregistrement et suppression des adresses e-mail Cliquez sur “Add address” et tapez l’adresse E-mail dans la boîte de texte, puis cliquez sur le bouton Set. Pour vérifier les adresses enregistrées, cliquez sur l’onglet du sous- menu Check/Delete.

  • Page 27: Exemples: Type Et Contenu Du Courriel D'alarme

    Configuration de l’e-mail Exemples: Type et contenu du courriel d’alarme Lorsqu’une anomalie apparaît sur le projecteur, les messages d’alarme suivants sont envoyés à l’adresse e-mail enregistrée, selon la condition que vous avez sélectionnée. L’administrateur ou l’utilisateur peut effectuer rapidement une action efficace en recevant ce message.
  • Page 28 Chapitre 3 Configuration et utilisation de base When PJ lamp replacement time is reached: ● TITLE: Message from projector Projector Model Name: model name TCP/IP: 192.168.1.201 Projector Name: Proj05 It sends you following message. *The projector lamp has reached replacement time. Lamp ON 2000 h Remplacez immédiatement la lampe, et remettez le compteur de la lampe à...

  • Page 29: Configuration Snmp

    Configuration SNMP Configuration SNMP Ce projecteur possède une fonction d’agent SNMP (Simple Network Management Protocol). Le SNMP comprend un gestionnaire et des agents. Le groupe qui échange des informations avec le SNMP est appelé “Communauté”. Il existe deux modes d’accès dans une communauté: Refer (lecture seule) et Set (lecture-écriture).
  • Page 30 Chapitre 3 Configuration et utilisation de base Trap check/delete Pour vérifier et supprimer l’adresse de trap Vérification de l’adresse de trap enregistrée et suppression de l’adresse. Pour supprimer l’adresse, cochez la case se trouvant en face de l’adresse IP, puis cliquez sur le bouton Delete.

  • Page 31: Chapitre 4 Contrôle Du Projecteur

    Chapitre 4 Contrôle du projecteur Ce chapitre décrit le contrôle et la configuration du projecteur en utilisant le navigateur Web.

  • Page 32: Contrôle De L'alimentation Et Vérification De L'état

    Chapitre 4 Contrôle du projecteur Contrôle de l’alimentation et vérification de l’état Cliquez sur Power & Status dans le menu principal. La page de contrôle apparaît alors. Vous pouvez contrôler l’alimentation du projecteur en cliquant sur le bouton ON ou Standby dans la page.
  • Page 33 Contrôle de l’alimentation et vérification de l’état A propos de l’état du projecteur Status Description Normal ............... Le projecteur fonctionne normalement. Power management in operation ... L’extinction automatique est activée. Lamp failure ........... Une panne de lampe s’est produite. Abnormal Temperature ......La température du projecteur est trop élevée. Standby after Abnormal Temp.

  • Page 34: Contrôle

    Chapitre 4 Contrôle du projecteur Contrôle Cliquez sur Control dans le menu principal. La méthode de configuration diffère selon le contenu de la page. Cliquez sur le numéro de page pour changer de page, et sélectionnez les éléments de réglage voulus. Pour plus de détails concernant chacun des éléments de commande, reportez- ✐...

  • Page 35: Système

    Commandes Système Cette fonction permet de sélectionner le sys- tème de l’entrée de signal du projecteur. Les modes de système utilisables figurent dans la liste du menu déroulant en fonction du signal d’entrée. Sélectionnez un système puis cliquez sur le bouton Set. Sélection utilisable sur l’entrée RGB Elément Description XGA1 ......

  • Page 36: Son

    Chapitre 4 Contrôle du projecteur Cette fonction permet de régler le son du projecteur. Les valeurs figurant dans la boîte de texte représentent l’état ou la valeur de commande actuelle. Elément Description Volume ....Pour régler le volume sonore du haut-parleur. (0~63) Mute ......

  • Page 37: Réglage De L'image

    Commandes Réglage de l’image Cette fonction permet de régler l’image projetée et de sauvegarder le mode d’image. Pour mémoriser la valeur réglée, cliquez sur le bouton Store; pour charger la valeur réglée, cliquez sur le bouton Load. Elément Description Contrast ......Pour régler le contraste de l’image.

  • Page 38: Réglage De L'ordinateur

    Chapitre 4 Contrôle du projecteur Réglage de l’ordinateur Cliquez sur PC Adj. dans le menu principal. Cette fonction permet de régler le signal provenant de l’ordinateur connecté au projecteur, afin d’obtenir une image correcte sur l’écran. Elément Description Current mode ..Affiche un mode courant comme VGA, SVGA, XGA. SXGA, UXGA, WXGA, etc. ou Mode1 - Mode5 qui sont les modes personnalisés créés en utilisant la fonction “Mode Store”...

  • Page 39: Configuration Du Projecteur

    Configuration du projecteur Configuration du projecteur Cliquez sur Setting dans le menu principal. Cette fonction permet de configurer le projecteur. Sélectionnez le sous-menu [Screen setting] ou [Setting] , puis configurez chaque paramètre. Screen setting Cette fonction permet de régler le mode d'écran du projecteur.

  • Page 40: Setting 1

    Chapitre 4 Contrôle du projecteur Setting 1 Elément Description Language ....Pour configurer l’affichage de la langue du menu d’affichage à l’écran du projecteur. Auto setup ..Pour exécuter la fonction Auto PC Adj, et Auto Keystone ci-dessous, en fonction de chaque réglage après que Start vous ayez cliqué...

  • Page 41: Setting 3

    Configuration du projecteur Setting 3 Elément Description Key lock ....Pour configurer l’interdiction des commandes sur le projecteur ou sur la télécommande. (OFF, Projector keys, Remote control) Fan control Pour configurer la vitesse du ..... ventilateur. OFF ..Mode normal ON1 ..Mode altitude 1 ON2 ..Mode altitude 2 Filter counter ..

  • Page 42: Information

    Chapitre 4 Contrôle du projecteur Information Cette page permet d’afficher les informations de base relatives à l’état du projecteur. Cliquez sur Information dans le menu principal. Cliquez sur ce bouton pour mettre les informations à jour. Eléments Description Input ..........Pour faire apparaître la source et l’entrée sélectionnées. System ........Pour faire apparaître le système de signal sélectionné.

  • Page 43: Chapitre 5 Appendice

    Chapitre 5 Appendice Exemples de branchement Utilisation de telnet Configuration du navigateur Web Données techniques Q & R...

  • Page 44: Exemples De Connexion

    Chapitre 5 Appendice Exemples de connexion Connexion Peer-To-Peer Connexion directe du projecteur (PJ01) à l'ordinateur de contrôle (PC05). * Câble croisé UTP Nom de l'ordinateur: PC05 Nom du projecteur: PJ01 Adresse IP : 192.168.0.5 Adresse IP : 192.168.0.2 Masque de sous-réseau : 255.255.255.0 Masque de sous-réseau : 255.255.255.0 Passerelle par défaut Passerelle par défaut...
  • Page 45 Exemples de connexion Passerelle (Routeur) installé sur le réseau Connexion du projecteur (PJ01) à l'ordinateur de contrôle (PC05) via la passerelle. Entrée Nom de l'ordinateur : PC205 Adresse IP : 192.168.200.5 Masque de sous-réseau : 255.255.255.0 Passerelle par défaut : 192.168.200.1 : 192.168.201.1 Nom du projecteur: PJ01 Adresse IP...

  • Page 46: Utilisation De Telnet

    Chapitre 5 Appendice Utilisation de telnet Vous pouvez contrôler le projecteur en utilisant l’application telnet installée dans votre ordinateur. Normalement, l’application telnet est utilisable sur votre ordinateur. * Le port telnet 10000 est utilisé pour contrôler le projecteur. Contrôle (par exemple, si vous utilisez l’application (Par exemple, si vous utilisez l’application telnet de Mac OS X v 10.4) telnet de Windows XP Professional.)
  • Page 47 Utilisation de telnet 3. Lorsque la communication est établie correctement, le mode “PASSWORD:” apparaît dans la fenêtre. Tapez le mot de passe de connexion (code PIN réseau ) pour le pro- jecteur, puis appuyez sur la touche “Entrée” du clavier. Si vous ne voulez pas configurer le code PIN réseau, appuyez simplement sur la touche “Entrée”.

  • Page 48: Configuration Du Navigateur Web

    Chapitre 5 Appendice Configuration du navigateur Web Ce projecteur a été conçu pour qu'il puisse être configuré et contrôlé à partir d’un naviga- teur Web Internet. Selon les paramètres de préférences du navigateur Web, il est possible que certaines fonctions de contrôle ne soient pas utilisables. Veuillez vous assurer que les fonctions suivantes sont configurées correctement dans le navigateur Web.

  • Page 49: Exemples: Système D'exploitation/Navigateurs

    Configuration du navigateur Web Exemples: Système d’exploitation/Navigateurs Windows XP Professional Internet Explorer v. 6.0 Configuration de ActiveScript Sélectionnez Internet Options dans le menu Tools du navigateur Web, puis sélectionnez l’onglet Security et cliquez sur le bouton Customize Level..Dans la fenêtre de configu- ration de la sécurité, faites défiler vers le bas et localisez l’élément Scripting, assurez-vous que “Enable”...
  • Page 50 Chapitre 5 Appendice Configuration du proxy Sélectionnez Internet Options dans le menu Tools du navigateur Web, puis sélectionnez l’onglet Connection et cliquez sur le bouton LAN Settings. Configurez correctement les paramètres du serveur proxy de votre navigateur Web en fonction de l’environnement du réseau local auquel le projecteur est connecté.
  • Page 51 Configuration du navigateur Web Netscape Navigator v.7.1 Configuration de JavaScript Sélectionnez Preference dans le menu Edit du navigateur Web, puis sélectionnez l’élément Advanced/Scripts & Plugins dans la colonne Category. Veillez à ce que Enable JavaScript for Navigator soit coché. Configuration du proxy Preference Edit Sélectionnez...
  • Page 52 Chapitre 5 Appendice MAC OS X version 10.4 Safari v.3.2.1 Configuration d’activation de JavaScript Sélectionnez Preferences… sous Safari, dans le navigateur Web, puis sélectionnez l’onglet Security et cochez Enable JavaScript. Configuration du proxy Ouvrez Preferences... dans le menu Safari du navigateur Web Safari. Le menu des préférences apparaît.

  • Page 53: Q&R

    Q&R Q&R Installation/Accès Pourquoi la page de configuration n'apparaît-elle pas dans mon naviga- teur Web? Les causes ci-après peuvent en être l'origine. Veuillez les vérifier. 1. Le projecteur n'est pas connecté au réseau. Vérifiez l'état des témoins LED ( + p.12). - Vérifiez la connexion du câble de réseau local si le témoin LINK ne s'allume pas en vert.
  • Page 54 Chapitre 5 Appendice Nous utilisons le serveur DHCP/BOOTP pour assigner une adresse IP. Est-il possible d'utiliser le projecteur dans cet environnement réseau? Possible. Ce projecteur prend en charge le serveur DHCP/BOOTP. Pour utiliser ce projecteur dans cet environnement réseau, configurez-le de sorte que le serveur DHCP/BOOTP n'assigne pas l'adresse IP configurée sur ce projecteur à...
  • Page 55 Q&R Opération Pourquoi est-ce impossible d’effectuer la mise sous/hors tension avec le navigateur Web? Vérifiez si le projecteur est configuré correctement pour pouvoir utiliser le pro- jecteur. Veuillez configurer le Mode veille du menu Réglages, du projecteurà Normal. Reportez-vous à la section “4. Contrôle du projecteur” “Contrôle de ➔...
  • Page 56 Chapitre 5 Appendice Autres Quelles sont les règles d'attribution d'une adresse IP ? Si le réseau est mis en place grâce au protocole TCP/IP, une seule adresse IP est nécessaire pour chaque équipement réseau. Les règles de base qui suivent sont celles de l'attribution.
  • Page 57 Q&R Puis-je effectuer la mise à jour du microprogrammele projecteur? Il est possible d'effectuer la mise à jour du microprogramme à travers le réseau. Il est nécessaire d'avoir un outil spécial pour la mise à jour. Pour plus de détails, adressez- vous à...
  • Page 58 MODE D’EMPLOI DU RESEAU SO-KE5AC-F SANYO Electric Co., Ltd.
