français

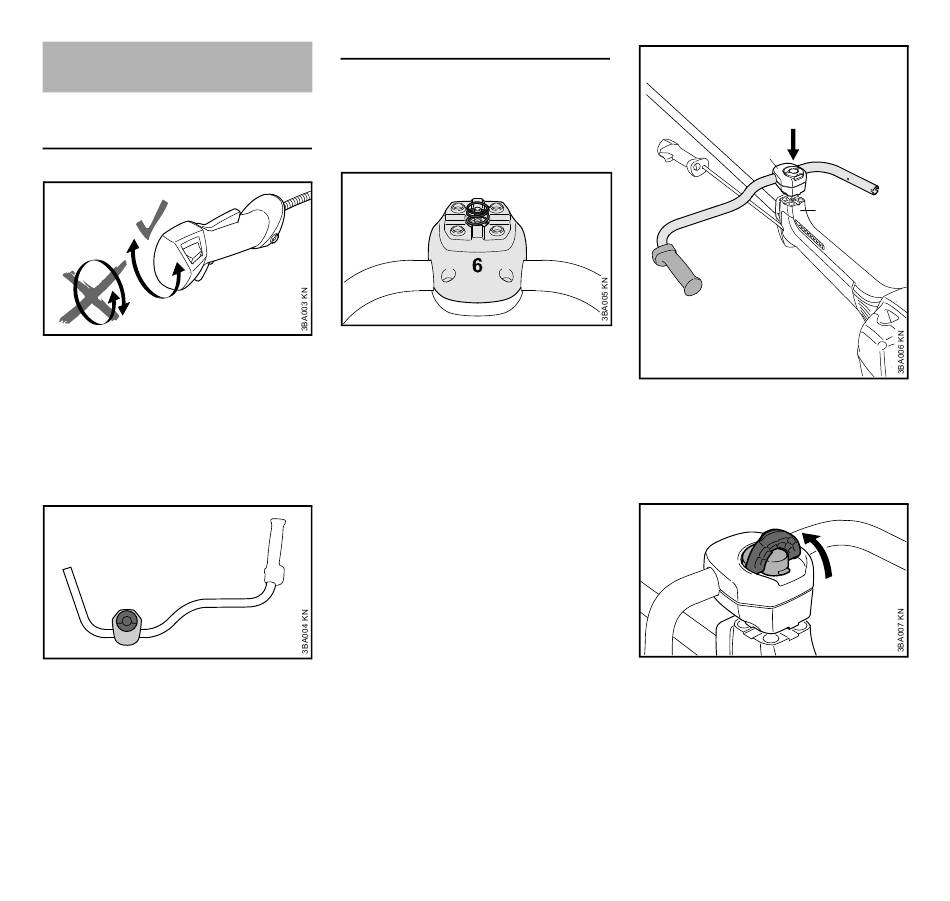

Montage du guidon

Montage du guidon avec support de
guidon tournant
1
Entre le déballage de la machine et le
montage de la poignée de
commande (1) sur le guidon, il ne faut
pas faire pivoter la poignée de
commande autour de son axe
longitudinal, voir aussi le chapitre
« Réglage du câble de commande des
gaz ».
2
4
À la livraison, les mâchoires de
serrage (4) sont déjà fixées sur le
guidon (2).
Ne pas modifier la position des
N
mâchoires de serrage sur le guidon
tant que la poignée de commande
n'est pas fixée.
66
Montage du guidon
Pour l'assemblage du support de guidon
pivotant, il faut que les mâchoires soient
munies d'un ressort et fixées au support
du guidon, sur la machine.
5
Prendre le ressort (5) compris dans
N
le jeu de pièces joint à la livraison de
la machine ;
mettre le ressort (5) dans la
N
mâchoire inférieure (6) ;
appliquer légèrement les
N
mâchoires (4) avec le guidon (2) sur
le support du guidon (7) ;
ne pas faire tourner le guidon dans
N
les mâchoires de serrage ;
relever l'ailette de la vis à garrot (8)
N
jusqu'à la verticale ;
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
4
2
7
8
