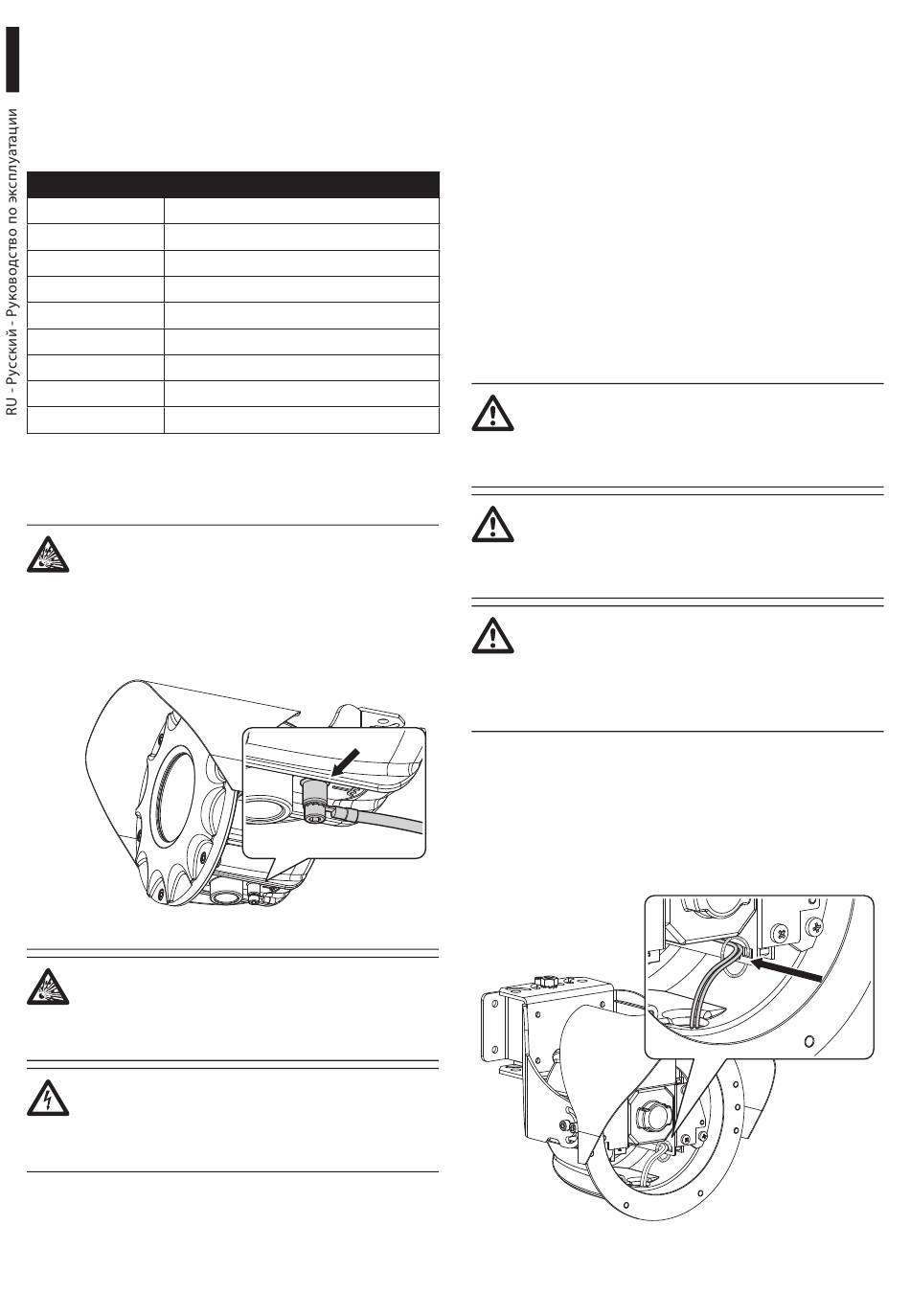

Сетевой кабель Ethernet необходимо подключить к
выходу «Ethernet, питание PoE+» (J8, 7.5 Описание платы
кожуха, страница 19).
Выполните подключение в соответствии с приведенным
в таблице описанием (с учетом стандартных технических
требований: TIA/EIA-568-B).
ПОДКЛЮЧЕНИЕ ETHERNET-КАБЕЛЯ
Номер контакта Цвет кабеля
1 Оранжевый-Белый
2 Оранжевый
3 Зеленый-Белый
4 Синий
5 Синий-Белый
6 Зеленый
7 Коричневый-Белый
8 Коричневый
Табл. 11
8.3 Подключение заземления
ПРЕДУПРЕЖДЕНИЕ! Внешние
эквипотенциальные соединения
выполняются через ушко с наружной
стороны устройства. Не следует
использовать ушко в качестве защитной
клеммы.
Рис. 24
Эквипотенциальное подключение
обязательно для предотвращения риска
возгорания устройств, установленных в
потенциально взрывоопасных условиях.
ПРЕДУПРЕЖДЕНИЕ! Рабочее заземление
устройства подключается к заземлению
системы для предотвращения
накопления электростатических зарядов.
Устройство следует подключить к
эквипотенциальной системе заземления с
помощью кабеля с указанным ниже минимальным
сечением: 4mm² (11AWG).
22
Подсоедините эквипотенциальный кабель
заземления к имеющемуся ушку. Подходящему для
кабелей сечением:от 4mm² до 6mm².
Закрепите ушко с помощью винта (M5) и
предоставленной в комплекте зубчатой шайбы.
Характеристики винта (M5)
• Материал: A4 Класс 70
• Головка винта: ISO 4762
• Длина: 8mm
Эквипотенциальное соединение необходимо для
выполнения дополнительных предусмотренных
законом соединений.
8.4 Закрывание кожуха
Проверьте работоспособность системы,
перед тем как закрыть устройство
и приступить к эксплуатации в
потенциально опасной среде.
Соблюдайте осторожность во избежание
повреждения взрывозащищенного
соединения при открытии и закрытии
устройства.
Прежде чем закрыть переднюю крышку,
проверьте целостность уплотнительного
кольца. При повреждении уплотнения
замените его на новое из комплекта
поставки.
Убедитесь в отсутствии грязи и инородных частиц.
Расположите кабели таким образом, чтобы
они не мешали закрывать переднюю крышку.
Для предотвращения разрыва кабелей под
направляющей предусмотрено отверстие для
крепежного хомута.
Рис. 25
