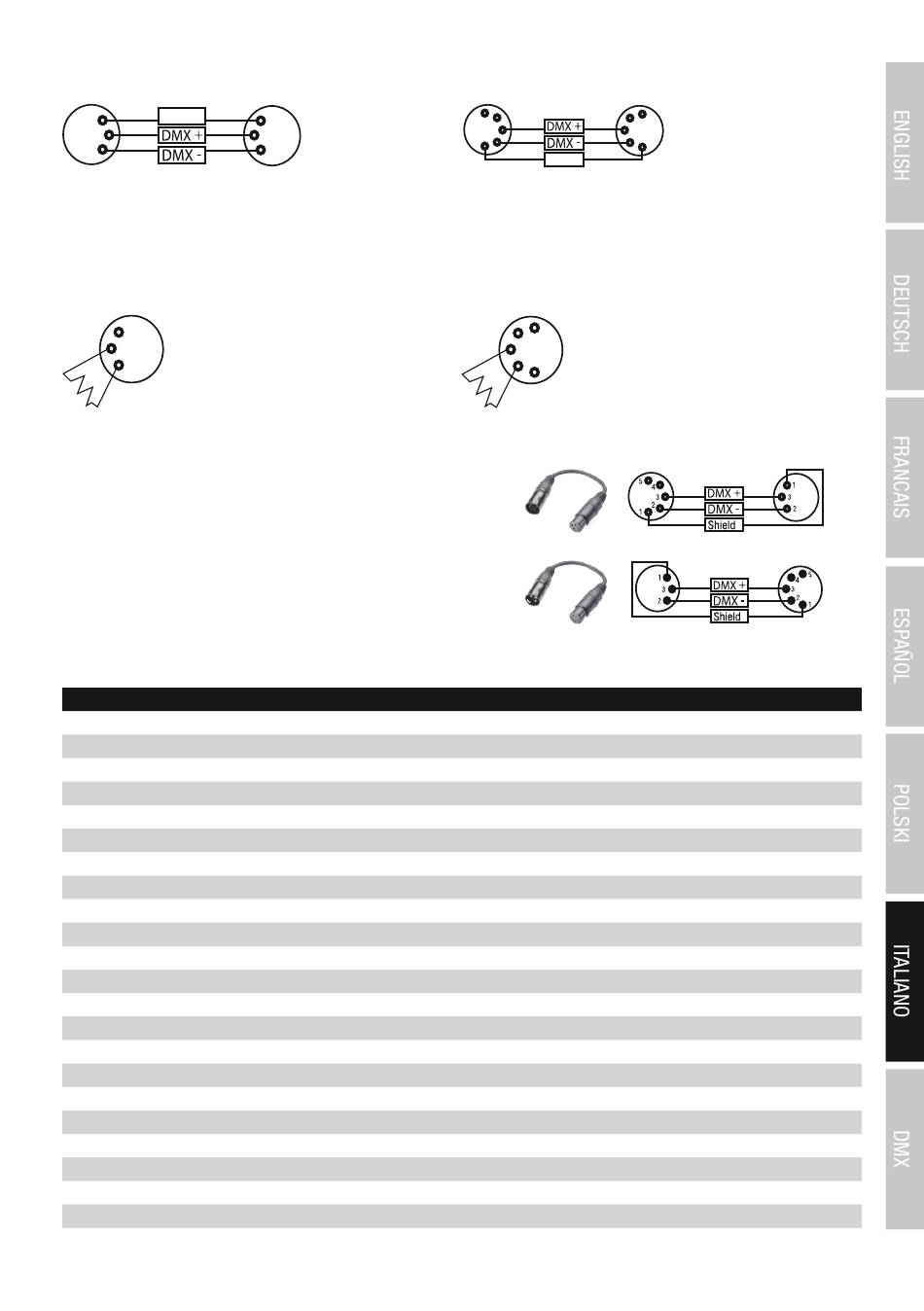

Configurazione dei connettori:
Cavo DMX con connettori XLR a 3 poli:
Shield
1
3
2
CONNETTORE TERMINALE DMX (TERMINATORE):
Per evitare errori di sistema, l'ultimo dispositivo di una catena DMX deve essere dotato di una resistenza di terminazione (120 ohm, 1/4 W).
Connettore XLR a 3 poli con resistenza di terminazione: K3DMXT3
Connettore XLR a 5 poli con resistenza di terminazione: K3DMXT5
Configurazione dei connettori:
Connettore XLR a 3 poli:
1
3
2
ADATTATORE DMX:
Se si utilizzano degli adattatori, in una catena DMX si possono anche combinare dispositivi DMX con collegamenti a 3 poli e dispositivi DMX
con collegamenti a 5 poli.
Configurazione dei connettori
Adattatore DMX XLR maschio 5 poli a XLR femmina 3 poli: K3DGF0020
Pin 4 e 5 non assegnati.
Configurazione dei connettori
Adattatore DMX XLR maschio 3 poli a XLR femmina 5 poli: K3DHM0020
Pin 4 e 5 non assegnati.

DATI TECNICI

Model number:
Product type:
Type:
Colour spectrum:
Number of LEDs:
LED type:
Beam Angle:
DMX input:
DMX output:
Protocols:
DMX mode:
DMX Functions:
PAN movement:
TILT movement:
Flash Rate Strobe:
Standalone modes:
Controls:
Indicators:
Operating voltage:
Power consumption:
Fuse:
Power Input:
Power output:
1
3
2
CLNROLL200
LED Moving Lights
Scanner LED
RGBW
2
10 W
4°
XLR 3-pin male
XLR 3-pin female
USITT DMX-512
2-channel, 4-channel, 11-channel, 16-channel, 19-channel
Strobe, Dimmer, Auto programs, TILT, PAN, Program speed, Sensitivity, Sound Control
180°
Unlimited barrel rotation
1 - 20Hz
Auto programs, Sound control, Master/Slave mode
Mode, Enter, Value Up, Value Down
LED display
100 V AC - 240 V AC, 50 - 60 Hz
40W
F3AL 250V
IEC power connector male
IEC power connector female
Cavo DMX con connettori XLR a 5 poli (pin 4 e 5 non assegnati):
5
4
3 3
2
1
Shield
Connettore XLR a 5 poli:
5
4
3
2
1
5
4
2
1
