Remplacement Du Déflecteur D'herbe; Remisage - Toro ProLine 30138 Mode D'emploi

Remplacement du déflecteur
d'herbe
1. Retirer le contre-écrou, le boulon et le ressort de
fixation des attaches du déflecteur aux supports
d'articulation (Fig. 32).
2. S'il faut remplacer les supports d'articulation,
retirer les boulons de carrossier et les
contre-écrous coniques qui les fixent au-dessus
de l'ouverture d'éjection, puis mettre en place de
nouveaux supports. S'assurer que la tête des
boulons de carrossier est bien à l'intérieur de
l'unité de coupe (Fig. 32).
3. Monter les attaches du déflecteur sur les supports
d'articulation à l'aide des boulons, des ressorts et
des contre-écrous. Les extrémités droites des
ressorts doivent passer entre le déflecteur et
l'attache (Fig. 32).
4. Serrer les contre-écrous jusqu'à ce qu'ils
touchent les supports d'articulation (Fig. 32).
Important : Les ressorts doivent rabattre le
déflecteur en position abaissée.
Soulever le déflecteur et contrôler
s'il se rabat en position entièrement
abaissée.
3
2
1

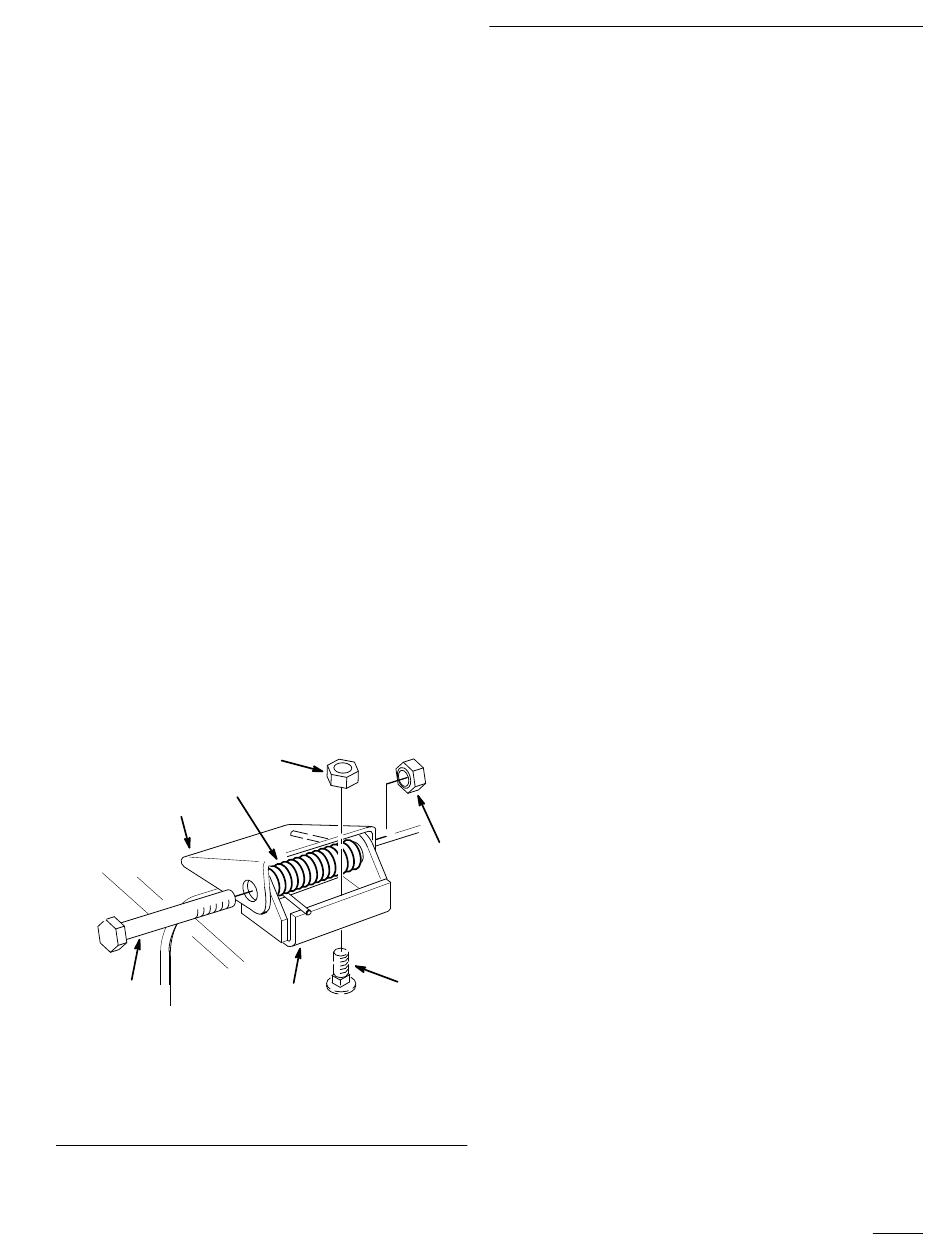

Figure 32
1. Boulon
2. Attache du déflecteur
3. Ressort
4. Contre-écrou conique
4
7
6
5
m-2549
5. Support d'articulation
6. Boulon de carrossier
7. Contre-écrou

Remisage

1. Enlever la terre et l'herbe collés sur la tondeuse.
2. Râcler le dessous du carter de tondeuse pour
enlever toute accumulation importante de terre et
d'herbe, puis rincer à l'aide d'un tuyau
d'arrosage.
3. Contrôler l'état des lames, voir Lames, page 12.
4. Contrôler l'état des courroies des lames et de
transmission.
5. Contrôler et resserrer tous les boulons, écrous et
vis. Réparer ou remplacer toute pièce
endommagée ou défectueuse.
6. Peindre toutes les surfaces métalliques éraflées
ou mises à nu. Une peinture pour retouches est
disponible chez les vendeurs réparateurs agréés.
7. Ranger la machine dans un endroit propre et sec,
comme un garage ou une remise. Couvrir la
machine pour la protéger et la garder propre.
Entretien
21
