5. Soulevez l'arrière du tablier de coupe et guidez les
supports sur la tige de levage arrière
6. Fixez la tige de support avant au tablier de coupe à l'aide
de l'axe de chape et de la goupille fendue
7. Reposez la courroie du tablier de coupe sur la poulie du
moteur; voir Remplacement de la courroie du tablier
de coupe (page 43).
Remplacement du déflecteur
d'herbe
Périodicité des entretiens: À chaque utilisation ou une fois
par jour—Vérifiez l'état du déflecteur
d'herbe.
ATTENTION
Si l'ouverture d'éjection n'est pas fermée,
l'utilisateur ou d'autres personnes peuvent être
blessés gravement par les objets happés et éjectés
par la tondeuse. Un contact avec la lame est
également possible.
N'utilisez jamais la machine sans le déflecteur
d'herbe, l'obturateur d'éjection ou le système de
ramassage.
Vérifiez l'état du déflecteur d'herbe avant chaque utilisation.
Remplacez les pièces endommagées avant d'utiliser la
machine.

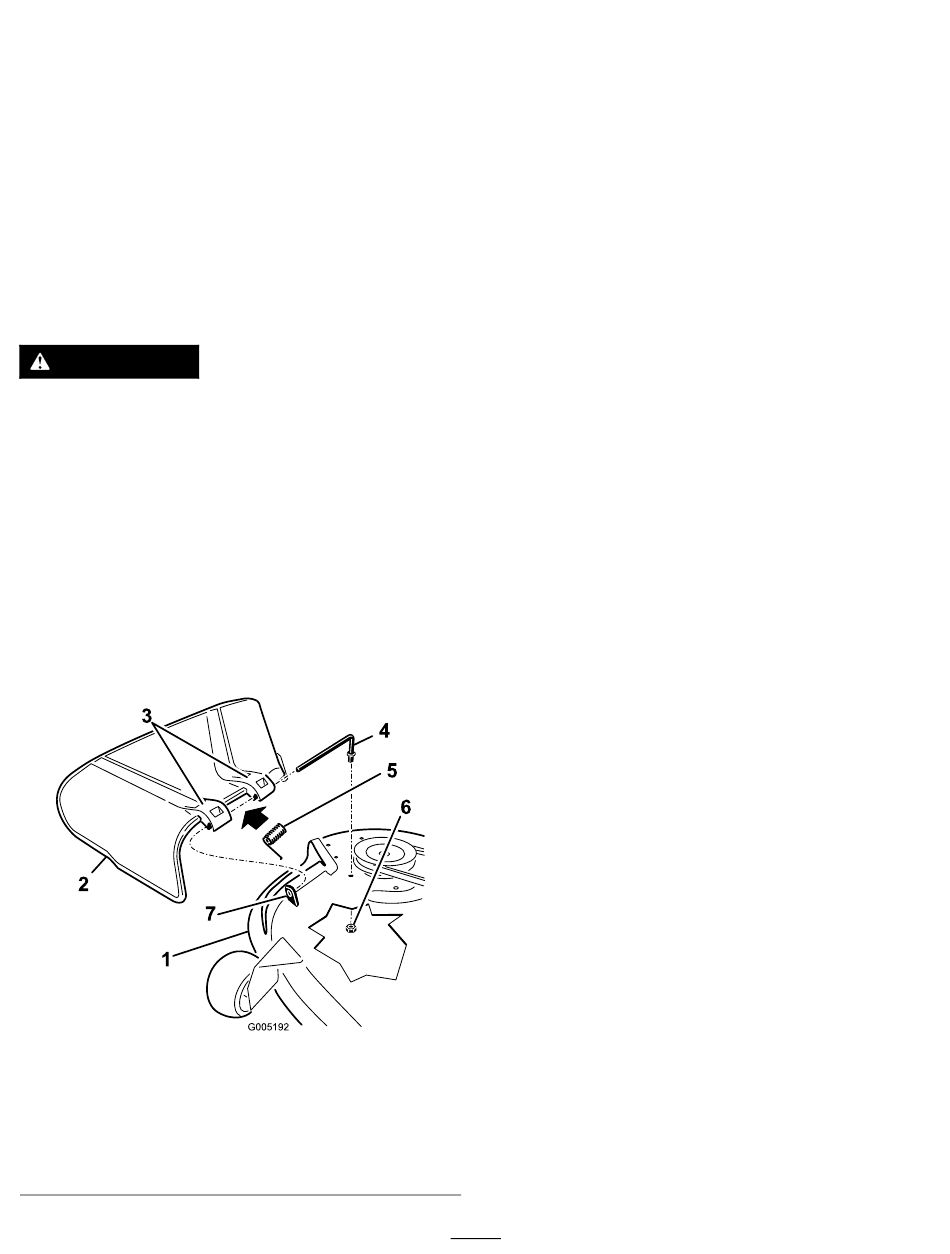

1. Localisez les éléments montrés à la
3
2
1
1. Tablier de coupe
2. Déflecteur d'herbe
3. Support de déflecteur
d'herbe
4. Tige
(Figure
(Figure
Figure 58.
4
7
G005192
Figure 58
5. Ressort
6. Écrou (3/8 po)
7. Courte cheville de
positionnement
2. Retirez l'écrou (3/8 po) de la tige, sous le tablier de
56). coupe
3. Sortez la tige de la courte cheville de positionnement,
55).
du ressort et du déflecteur d'herbe
Déposez le déflecteur d'herbe s'il est endommagé ou
usé.
4. Remettez en place le déflecteur d'herbe
5. Insérez l'extrémité droite de la tige dans le support
arrière du déflecteur d'herbe.
6. Placez le ressort sur la tige, les fils d'extrémité dirigés
vers le bas, entre les supports du déflecteur d'herbe.
Insérez la tige dans le deuxième support du déflecteur
d'herbe
7. Insérez la tige à l'avant du déflecteur dans la courte
cheville de positionnement sur le tablier. Fixez
l'extrémité arrière de la tige dans le tablier de coupe à
l'aide d'un écrou (3/8 po)
Important: Le déflecteur d'herbe doit être rappelé
à la position abaissée par le ressort. Soulevez
le déflecteur pour vérifier qu'il s'enclenche
complètement en position abaissée.
5
6
44
(Figure 58).
(Figure 58).
(Figure
(Figure 58).
(Figure 58).
58).
