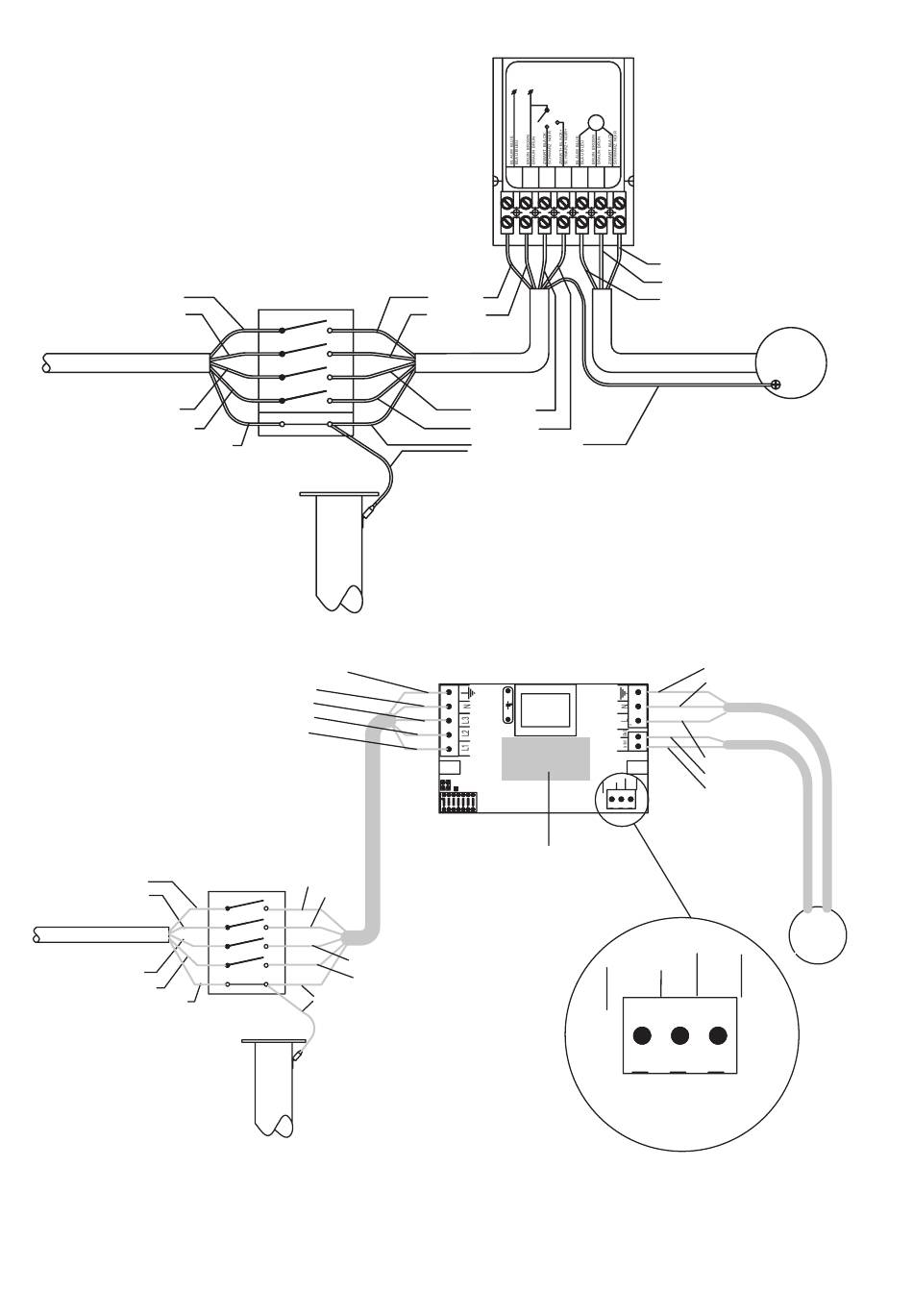

16. Schéma de câblage
Bleu
Marron
Raccordement au secteur
Noir
Gris
Jaune/Vert
Fig. 6
Interrupteur de service
Bleu
Marron
Raccordement au secteur
Noir
Gris
Jaune/Vert
Tube vertical
RPM, VPM,
KPM
Fig. 7
Dans le cas de l'utilisation d'un réglage par RF / 0-10V, le raccordement des fils
numéro 6 (noir) et numéro 8 (gris) à l'interrupteur de service n'est pas nécessaire.
Module de condensateur
Interrupteur de service
2 1
4 3
6 5
8 7
PE
Tube vertical
RPM, VPM,
KPM
Jaune/Vert
Bleu
Marron
Noir
Gris
Bleu
Marron
2 1
4 3
6 5
8 7
Noir
Gris
PE
Jaune/Vert
230V 50Hz
L = LAAG LOW NIEDRIG BAS
M = MIDDEN MEDIUM MITTEL MOYEN
H = HOOG HIGH HOCH HAUT
L H
M
M
1~
N L3 L2 L1 U1 Z U2
Bleu
Marron
Noir
Gris
Jaune/Vert
C10
L1
J1
J7
R28
SW1 R27
RPMe Rev3.00
Carte enfichable RF
(optionnelle)
Noir
Marron
Bleu
Jaune/Vert
Bleu
Marron
Bleu
Jaune
10V
0-10V GND
J9
Entrée
0-10V
10V
GND
0-10V
M
M
