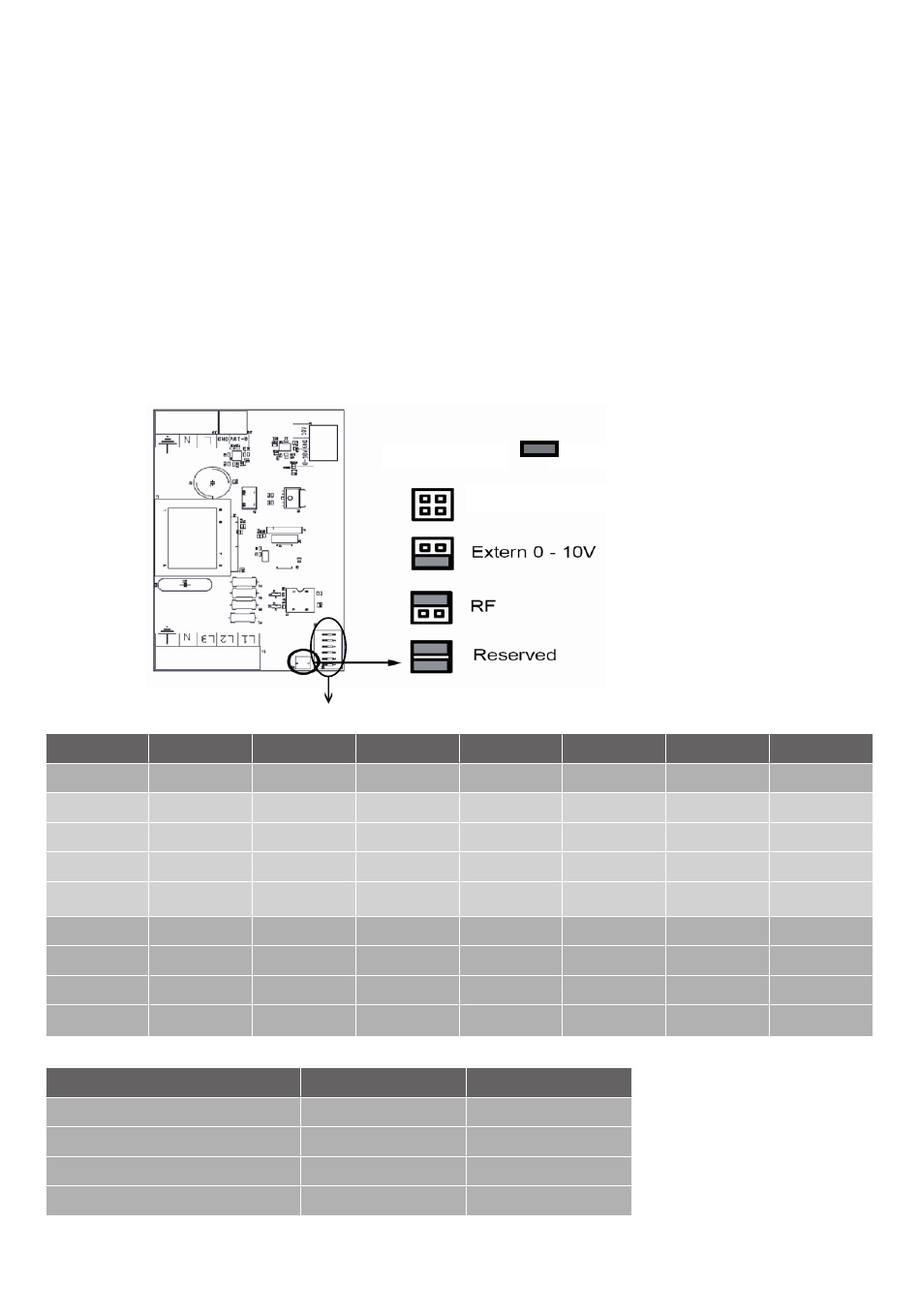

Perilex-Jumpereinstellung (siehe Abb. 2)
Ansteuerung über Perilex-Eingang
■
0-10 Volt-Eingang
Stellen Sie den Jumper auf die unten an-
gezeigte Einstellung ein (siehe Abb. 2)
Für eine variable (stufenlose) Einstellung
■
stellen Sie DIP 5 auf On;
Für die Einstellung in 3 Stufen stellen Sie
■
DIP 5 auf Off
Setting Speed
Low 1
Medium 2
3
4
5
High 6
7
8
9
Adjustment 0-10V mode
Variable
Fixed speeds 3 steps
<3,6 motor off
<3,6 motor speed 1
8 - DE
Jumperinstelling
Pst Qv
30 155
45 200
55 225
70 250
85 280
110 310
125 330
150 360
185 400
DIP-5.
On
Off
On/Off
On/Off
(Tabelle DIP 1 bis 4 wird verwendet);
<5Volt ist niedrig;
■
Zwischen 5 Volt und 9 Volt ist mittel;
■
Über 9 Volt ist hoch.
■
RF (Option)
Stellen Sie den Jumper auf die unten an-
gezeigte Einstellung ein (siehe Abb. 2)
Setzen Sie die RF-Aufsteckplatine ein
(siehe Abb. 7)
Jumper
Perilex ingang (fabrieksinstelling)
DIP-1 DIP-2
On/Off On/Off
On On
On Off
Off On
Off Off
On/Off On/Off
On/Off On/Off
On/Off On/Off
On/Off On/Off
DIP-6
On/Off
On/Off
On
Off
fig. 2
DIP-3 DIP-4
On/Off On/Off
On/Off On/Off
On/Off On/Off
On/Off On/Off
On/Off On/Off
On On
On Off
Off On
Off Off
fig. 3
