Flex-Line
__________________________________________________________________________________

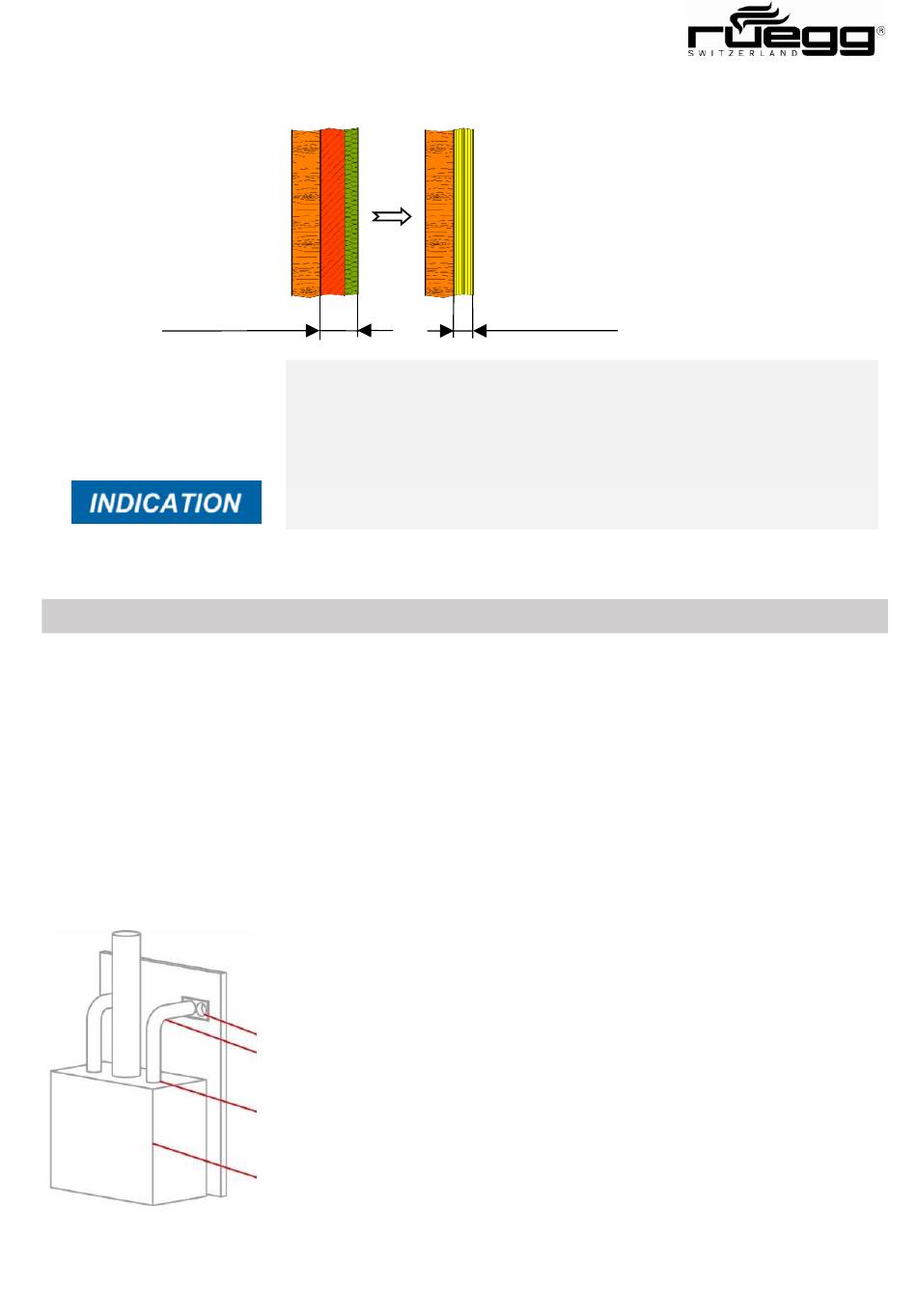

Mur de protection
+
Isolant minéral
Épaisseur =
Protection incendie des installations à convection
Section de diffusion d'air chaud
Les ouvertures qui permettent la circulation d'air chaud doivent toujours rester ouvertes et la section
d'ouverture ne doit jamais être inférieure à la valeur de consigne. Les ouvertures doivent être
aménagées en respectant de manière optimale les règles physiques de circulation des fluides, de façon
à ce que la résistance soit aussi réduite que possible.
Sur les appareils avec manteau de convection, il faut raccorder les buses aux grilles de sortie d'air
chaud de l'appareil a l'aide de gaine aluminium semi-rigides (Aluflex). Le raccordement doit être isolé
par une couche de 3 cm de laine de roche. Si les buses du manteau ne sont pas raccordées à la grille
de sortie d'air chaud avec ces tubes Aluflex, il faut utiliser la section d'air chaud de l'appareil sans
manteau. Il n'est pas obligatoire de raccorder l'arrivée d'air à l'appareil. Les sections dans chambre de
convection ne peuvent pas être inférieures à 700 cm
Notice d'installation
100%
Structure de remplacement !
La structure isolante de remplacement doit remplir les exigences
suivantes :
► Épaisseur ≥ 8 cm
►
1.
►
2.
Ventilation de la chambre de convection à l'intérieur de l'habillage
Tube aluflex
Buse de raccordement sur l'appareil
Appareil avec manteau de convection
Isolant de remplacement
≈ 50%
Épaisseur
Au moins 2 couches
Disposition des panneaux avec joints décalés
2
.
21
