Air De Combustion - ruegg FLEX-LINE Notice D'installation

Flex-Line
__________________________________________________________________________________
Cadre porteur
 Entre le cadre porteur et le carénage de la porte vitrée/
bord du carrelage, laisser une lame d'air de 2 à 5 mm afin
que l'appareil puisse se dilater sans endommager
l'habillage. Cet espace creux peut être fermé par un joint
de dilatation noir en fibres de verre Ø 10 mm x 2 mm
 Le cadre porteur ne doit pas être solidarisé avec
l'appareil.
 Le cadre porteur doit s'appuyer latéralement sur une
maçonnerie ou être suspendu au plafond par des tirants.
 Si les structures porteuses sont libres, respecter les
consignes données.

Air de combustion

Arrivée d'air
Les inserts de cheminée Rüegg sont conçus pour une l'arrivée d'air de combustion séparée de l'air
ambiant pour un fonctionnement porte fermée. L'air de combustion qui alimente le feu arrive
directement dans le foyer en provenance de l'extérieur de la pièce d'installation.
 Section 175 cm
2
(Raccords Ø 15 cm)
 Le conduit arrive sur le raccord par le bas, par l'arrière ou par les côtés. Pour un raccordement arrière
et latéral, il faut utiliser des conduits rectangulaires de 33 cm x 4 cm. Rüegg propose dans sa gamme
d'accessoires un adaptateur rectangulaire-circulaire à Ø 15 cm pour un raccordement arrière.
Perforation raccord
Ø 15 cm
14
Notice d'installation

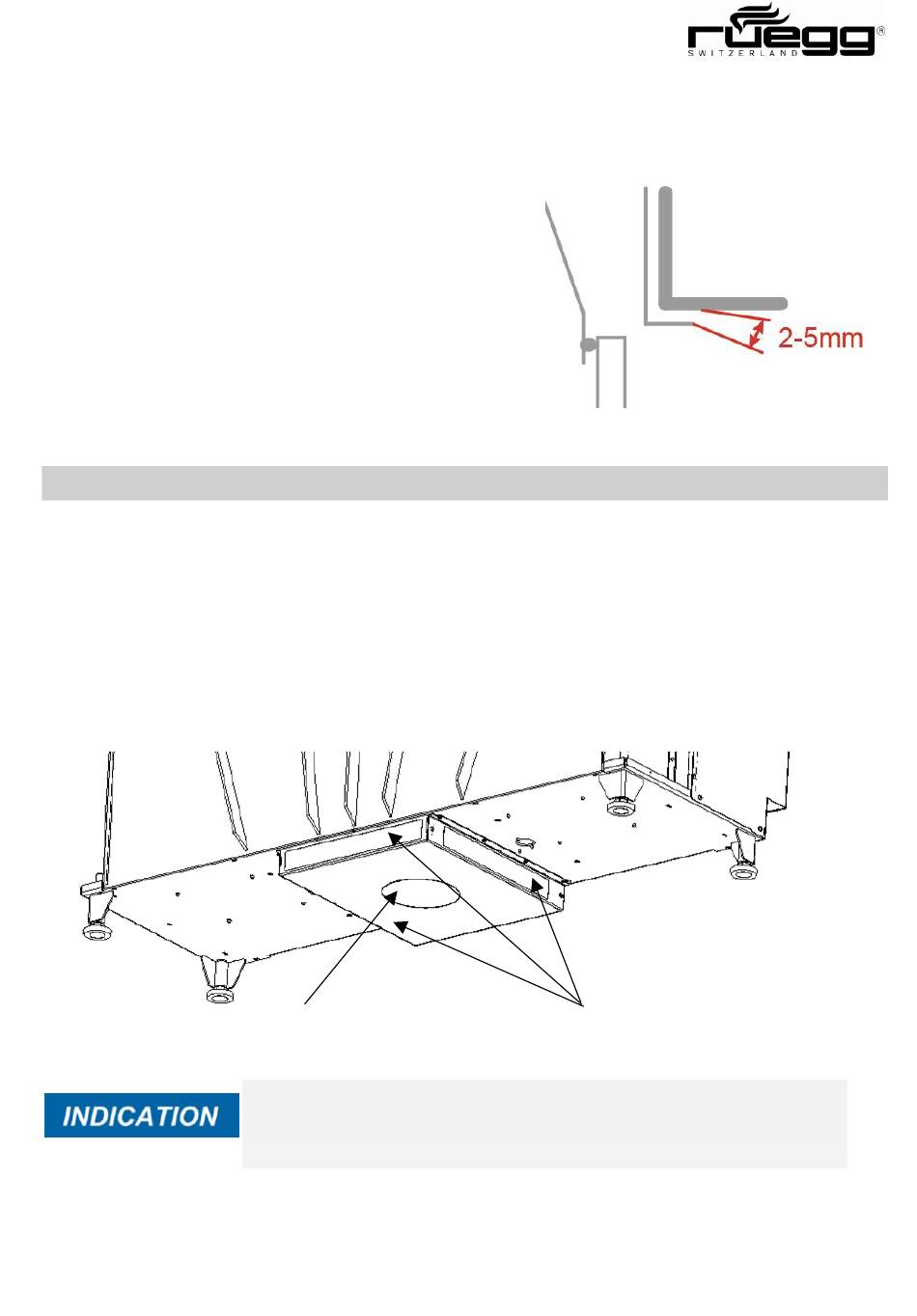

Dégager les perforations !
Afin de réaliser le raccordement à l'air de combustion, dégager les
perforations correspondantes.
Perforation raccord rectangulaire
