RÉGLAGES
 Placer une équerre combinée la tige et la base du guide
d'onglet.
 Si la tige n'est pas d'équerre, desserrer le bouton, ajuster
la tige et resserrer le bouton.
 Régler la vis d'arrêt à 0° de manière à ce qu'elle
contacte l'axe de blocage.
 Régler les vis d'arrêt à plus et moins 45˚ au moyen d'une
équerre à 45˚, selon les instructions ci-dessus.
VÉRIFICATION DE L'ALIGNEMENT DU GUIDE
LONGITUDINAL SUR LA LAME

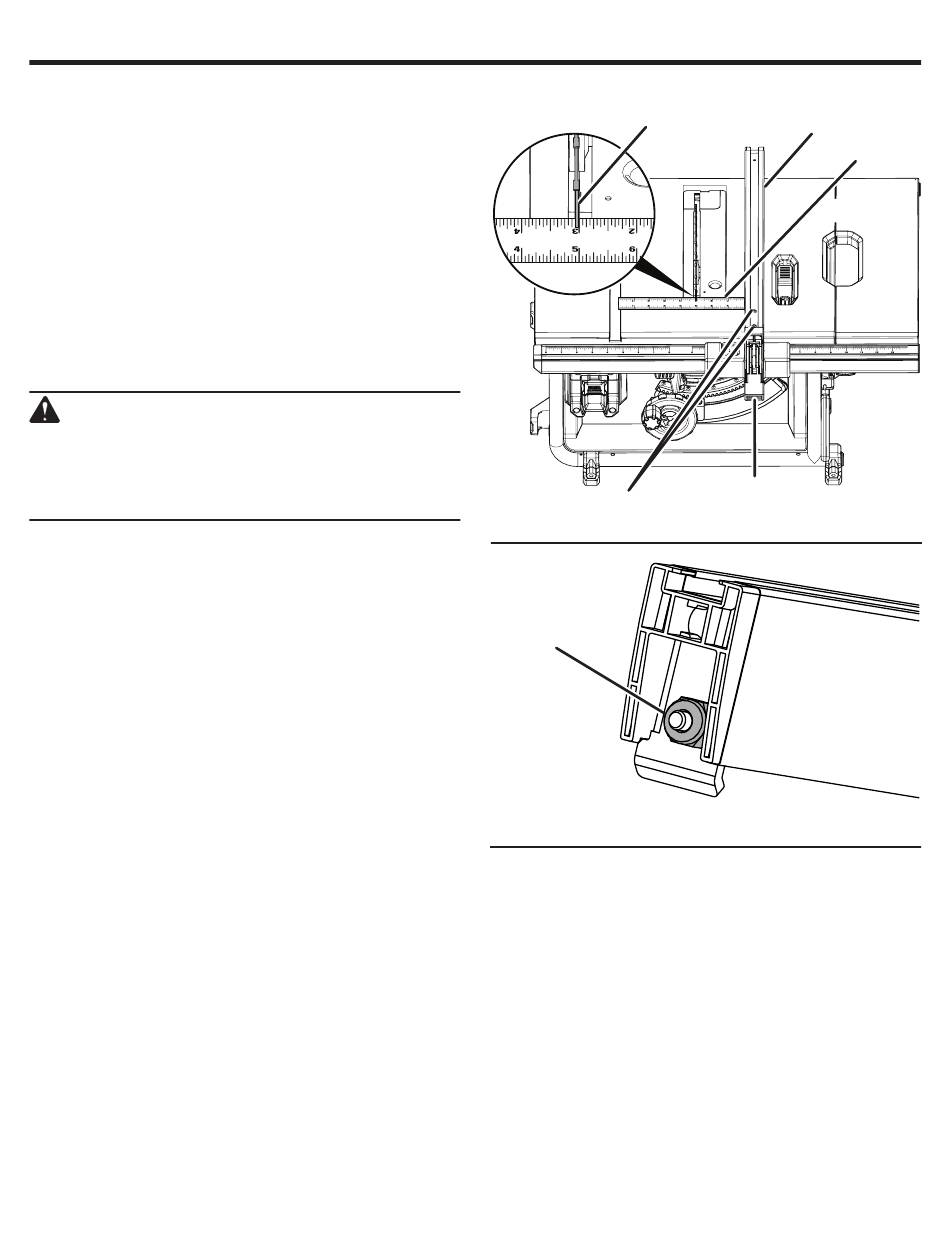

Voir la figure 53.
Le guide longitudinal doit être installé en parallèle avec la
lame et les rainures du guide d'onglet.
AVERTISSEMENT :
Un guide longitudinal incorrectement aligné
peut causer des rebonds et des blocages.
Pour réduire les risques de blessures,maintenir
l'alignement correct du guide longitudinal.
 Débrancher la scie.
 Retirer la garde de lame, le couteau diviseur et griffes
antirebond. Relever la lame au maximum en tournant le
volant de réglage de hauteur / biseau.
 Vérifier que la lame est parallèle avec la rainure du guide
d'onglet, conformément à ce qui est décrit à la section
Réglage de la lame parallèlement à la rainure du guide
d'onglet (suppression du talon) dans la section Utilisa-
tion.
 Amener le guide longitudinal près de la lame de la scie
(à environ 76,20 mm [3 po] de la lame), puis verrouiller le
guide à l'aide du levier de verrouillage.
 Mark beside one of the blade teeth at the front of the
blade. À l'aide d'une règle, mesurer la distance entre la
face intérieure de la dent de lame et la face intérieure du
guide longitudinal.
NOTE : Pour une précision accrue, positionner la dent
marquée de la lame sur le dessus de la règle.
 Turn the blade so the marked tooth is at the back.
 Déplacer la règle vers l'arrière et mesurer de nouveau la
distance entre la face intérieure de la dent de lame et la
face intérieure du guide longitudinal. Si les distances sont
identiques, la lame et le guide longitudinal sont parallèles.
Si les distances mesurées sont différentes :
 Déserrer les deux vis situées sur le guide de coupe.
 Régler le guide longitudinal.
 Serrer les vis alternance. Vérifier de nouveau l'alignement.
 Répéter la procédure selon le besoin jusqu'à ce que le
guide longitudinal soit correctement aligné.
 Replacer la garde de lame, le couteau diviseur et griffes
antirebond.
ÉCROU DE
VERROUILLAGE
VÉRIFICATION DE L'ÉTANCHÉITÉ DU LEVIER
DE VERROUILLAGE DU GUIDE LONGITUDINAL
Voir les figures 53 et 54.
Le levier de verrouillage du guide longitudinal doit maintenir
ce dernier fermement appuyé contre les rails avant et arrière.
Le levier doit pouvoir être abaissé et verrouillé sans effort.
Pour assurer un réglage correct du verrouillage de guide :
 Verrouiller le guide longitudinal à sa place.
 Essayer déplaçant le guide longitudinal du côté-à-le côté.
si la le guide se déplace, resserre l'écrou de verrouillage
1/4 virage.
 Une fois le guide longitudinal en position verrouillée,
vérifier de nouveau son parallélisme avec la rainure du
guide d'onglet et le régler selon le besoin.
38 − Français
DENT DE
LAME
LONGITUDINAL
LEVIER DE
VERROUILLAGE
VIS
GUIDE
RÈGLE
Fig. 53
Fig. 54
