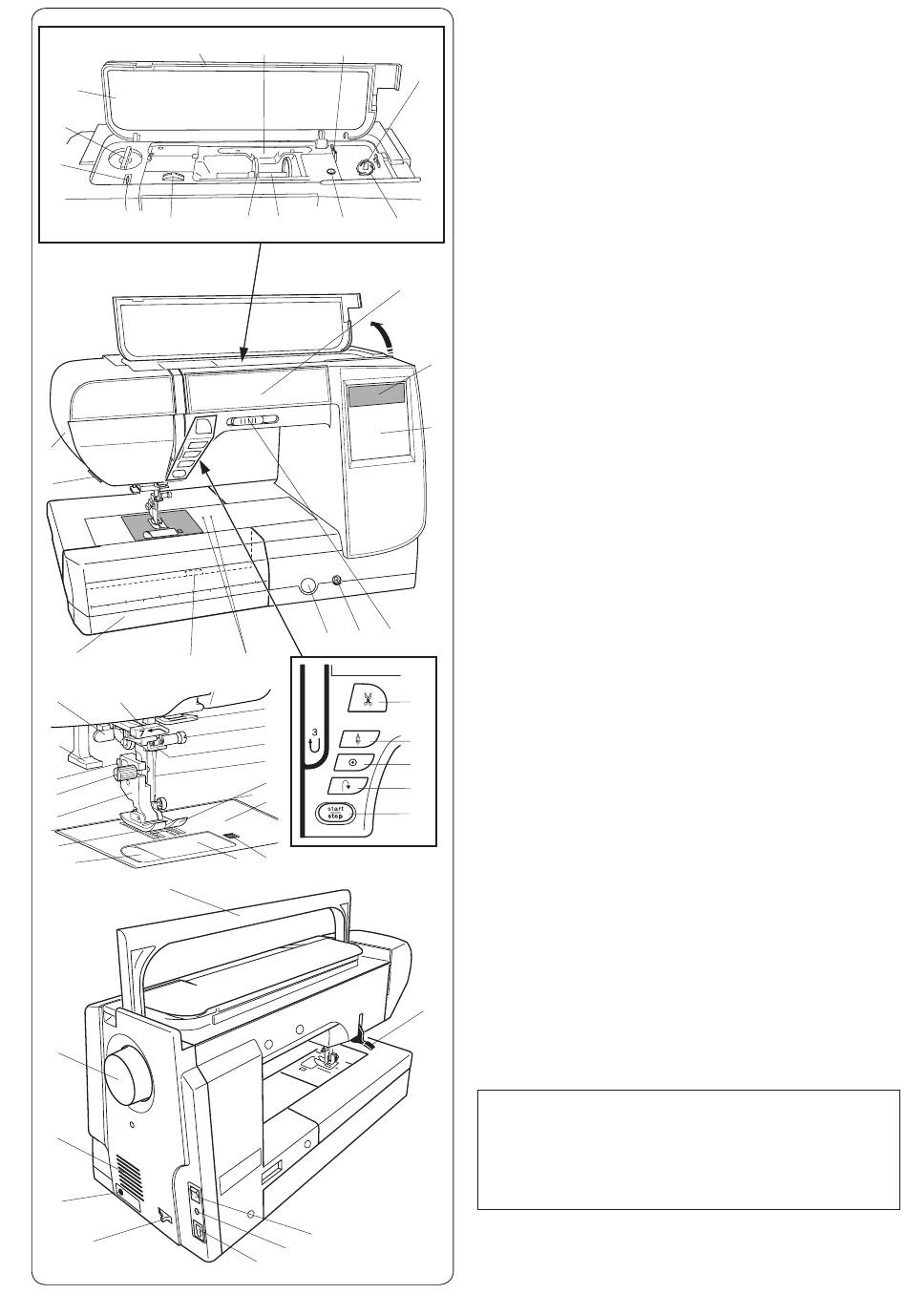

PRINCIPALES COMPOSANTES

Dénomination des composants
Levier releveur de fil
u
q
Sélecteur de pression du pied-de-biche
w
Tableau des points
e
Couvercle supérieur
r
Support de stylet pour écran tactile
t
Coupe-fil de canette B
y
Axe du bobineur de canette
u
Coupe-fil de canette A
i
Trou pour porte-bobine supplémentaire
o
Broche porte-bobine
!0
Porte-bobine (grand)
!1
Molette de tension du fil
!2
Boîtier frontal
!3
Coupe-fil
!4
Table d'extension (rangement des accessoires)
!5
Levier de déverrouillage de la plaque à aiguille
@7
!6
Points pivot pour couture circulaire
!7
Touche marche/arrêt
!8
Touche de marche arrière
!9
@6
Touche point d'arrêt automatique
@0
Touche position d'aiguille haute/basse
@1
Touche coupe-fil
@2
Sélecteur d'équilibrage d'entraînement
@3
Embout pour genouillère
@4
Curseur de réglage de la vitesse
@5
Écran tactile (Touches de fonction)
@6
Écran LCD
@7
Compartiment de rangement des pieds
@8
Guide-fil inférieur
@9
Vis de pince-aiguille
#0
Guide-fil de la barre d'aiguille
#1
Aiguille
#2
Pied zigzag A
#3
Plaque à aiguille
@2
#4
Bouton d'ouverture de recouvrement du crochet
#5
Couvercle de crochet
#6
@1
Coupe-fil
#7
@0
Griffe d'entraînement
#8
!9
Levier de boutonnière
#9
Vis à oreille
$0
!8
Levier
$1
Enfile-aiguille
$2
Levier de boutonnière
$3
Guide d'enfile-aiguille
$4
Poignée de transport
$5
Volant
$6
Ouvertures de ventilation
$7
Connecteur pour pédale coupe-fil (en option*)
$8
Levier d'abaissement de la griffe d'entraînement
$9
Prise d'alimentation de la machine
%3
%0
Connecteur de la pédale
%1
Interrupteur d'alimentation
%2
Releveur du pied-de-biche
%3
REMARQUE:
• Pour transporter la machine à coudre, tenez la poignée de
transport avec une main, et soutenez la machine à coudre
avec l'autre main.
• Le design et les caractéristiques techniques sont sujettes
à modification sans préavis.
* La pédale coupe-fil est un élément optionnel.
