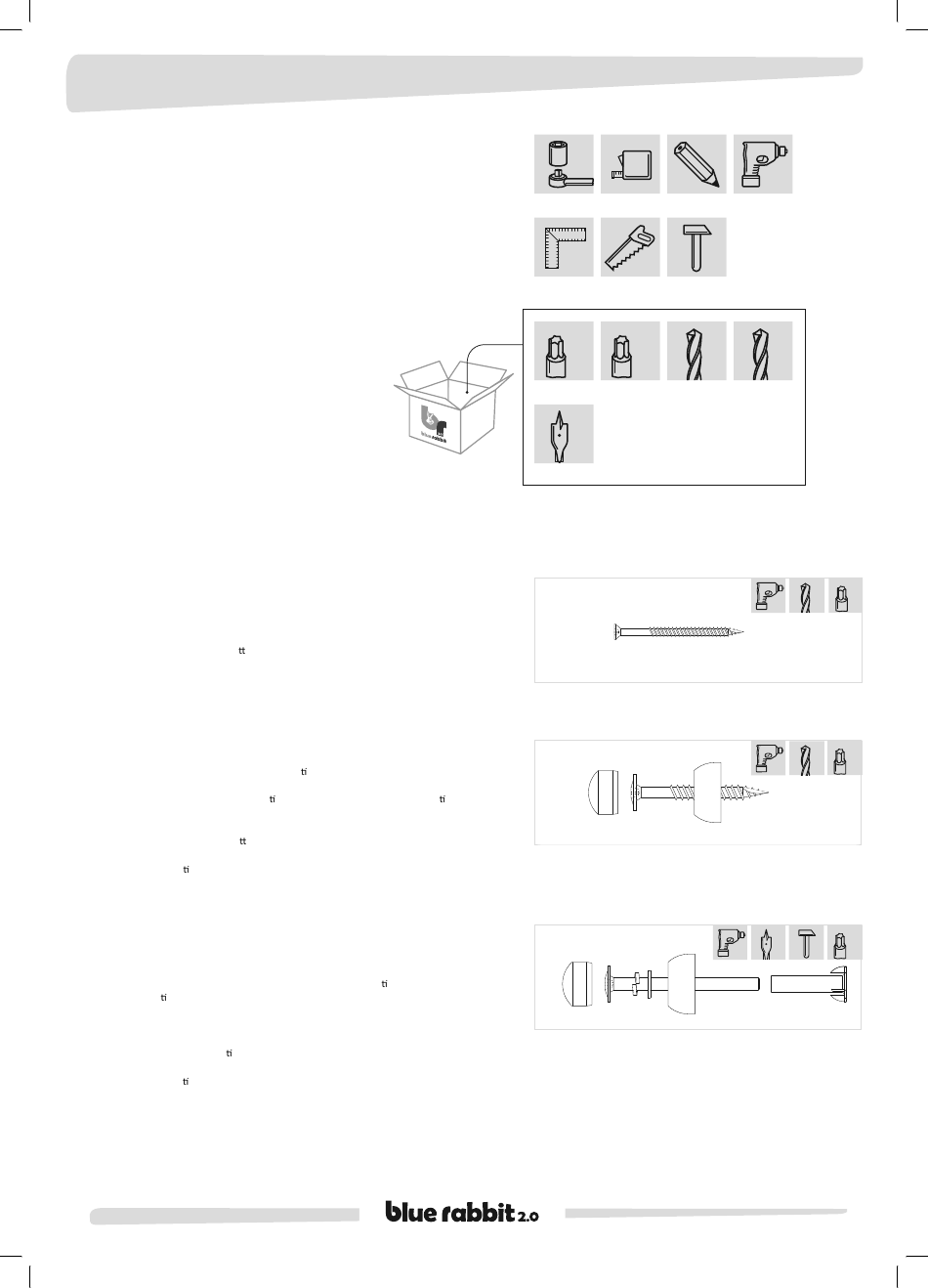

OUTILLAGE NÉCESSAIRE
(1) clé à cliquet avec douille 13
(2) mètre roulant
(3) crayon
(4) foreuse et / ou visseuse
(5) équerre
(6) scie à bois
(7) marteau
(8) tournevis torx TX20 et TX40
(9) mèches à bois Ø 3 mm et Ø 5 mm
(10) mèches foret Ø 10 mm et Ø 28 mm
(11) tournevis torx TX30
VIS À BOIS
étape 1/ Pour éviter que le bois ne se fende, nous conseillons de forer
préalablement tout le bois à visser. La profondeur de forage doit être inférieure
d'au moins 15 mm à la longueur de la vis. Les vis à bois de 4,5 mm de diamètre
doivent être forées préalablement avec une mèche à bois de 3 mm.
étape 2/ Commencez par tourner la vis de quelques millimètres dans la planche à
fixer. Pressez ensuite fermement ce e planche contre l'autre bois.
étape 3/ Enfoncez la vis dans le bois avec le tournevis torx TX20 fourni, jusqu'à ce
que la tête de la vis soit au même niveau que le bois.
TIRE-FOND
étape 1/ Pour éviter que le bois ne se fende, nous conseillons de forer
préalablement tout le bois à visser. La profondeur de forage doit être inférieure
d'au moins 15 mm à la longueur de la vis. Les re-fonds de 8 mm de diamètre
doivent être forés préalablement avec une mèche à bois de 5 mm.
étape 2/ Placez la rondelle plate et la par e inférieure du cache-écrou sur la ge
de la vis.
étape 3/ Commencez par tourner la vis de quelques millimètres dans la poutre à
fixer. Pressez ensuite fermement ce e poutre contre l'autre bois.
étape 4/ Enfoncez la vis avec le tournevis torx TX40 fourni.
étape 5/ Enfoncez la pe te coiffe du cache-écrou dans l'ouverture prévue.
BOULONS
étape 1/ Forez un trou de 10 mm de diamètre à travers les deux planches ou
poutres déjà vissées l'une à l'autre (voir « vis à bois »).
étape 2/ Enfoncez l'écrou à presser dans le trou avec un marteau, sur le côté
désigné de la poutre.
étape 3/ Placez la bague à ressort, la rondelle plate et, enfin, la par e inférieure du
cache-écrou sur la ge du boulon.
étape 4/ Enfoncez le boulon dans l'orifice puis tournez quelques fois
ellement jusqu'à ce que le boulon tourne parfaitement dans l'écrou à presser.
étape 5/ Enfoncez le boulon avec le tournevis torx TX40 fourni, en tournant jusqu'à
ce que la bague à ressort soit en èrement enfoncée entre la tête du boulon et la
rondelle plate.
étape 6/ Enfoncez la pe te coiffe du cache-écrou dans l'ouverture prévue.
