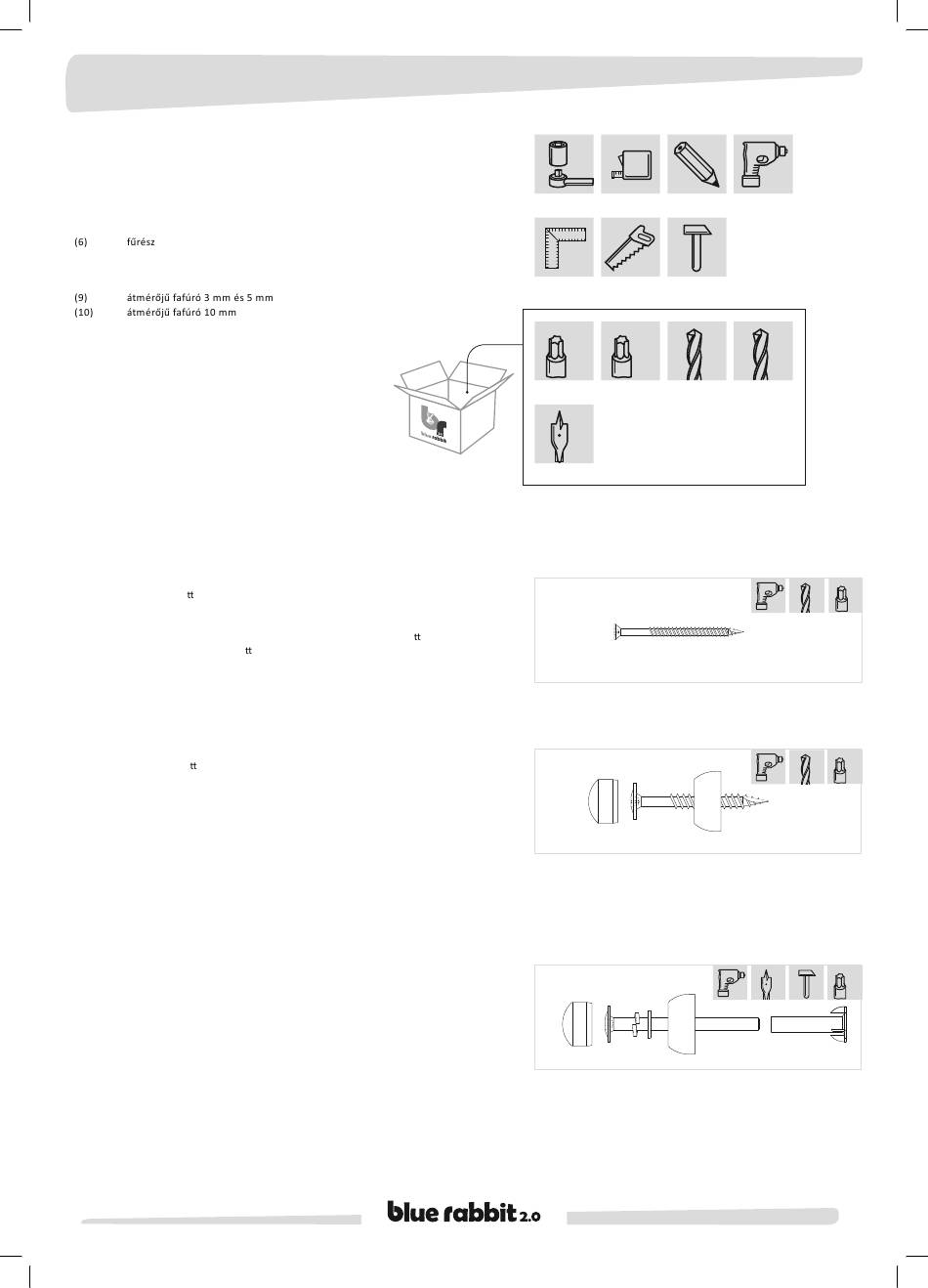

Blue Rabbit 2.0 Cascade Instructions De Montage page 23

SZÜKSÉGES SZERSZÁMOK
(1) 13 mm villáskulcs
(2) lapát
(3) ceruza
(4) fúró / vagy kézi fúró
(5) derékszög
(7) kalapács
(8) bit torx TX20 és TX40
(11) bit torx TX30
FACSAVAROK
1. lépés / A faelemek elrepedésének elkerülése érdekében javasoljuk az összes
facsavarral csatlakoztato faelem előfúrását. Mindig legalább 15 mm-el rövidebb
lyukat kell fúrni, mint a csavar hossza.
Ha a csavarok átmérője 4,5 mm-es, akkor 3 mm-es átmérőjű fúróval kell előfúrni.
2. lépés / Csavarja a csavart egy két milimétert a falapba, az így előkészíte elemet
igazítsa a következő elemhez és együ csavarozza össze őket.
3. lépés / A csavar becsavarásához használja a bit torx TX20-at úgy, hogy a csavar
feje ne emelkedjen ki a fa felületéből.
FACSAVAROS KÖTÉS
1. lépés / A faelemek elrepedésének elkerülése érdekében javasoljuk az összes
facsavarral csatlakoztato faelem előfúrását, melyek össze lesznek csavarozva.
Mindig legalább 15 mm-el rövidebb lyukat kell fúrni, mint a csavar hossza. A 8
mm-es csavarhoz 5 mm-es fúróval fúrjon elő.
2. lépés / A műanyag rács alsó részébe illessze a csavart.
3. lépés / A csavar becsavarásához használja a bit torx TX20-at úgy, hogy a csavar
feje ne emelkedjen ki a fa felületéből.
4. lépés / Bit torx TX40-et használva csavarja be a csavart.
5. lépés / A műanyag rács felső részét be kell húzni a lyukba.
CSAVAROS KÖTÉS
1. lépés / Készítsen 10 mm átmérőjű lyukat mindkét deszkán vagy gerendán,
melyek már kapcsolódnak facsavarokkal (lásd „facsavarok").
2. lépés / Üsse be kalapáccsal a körmös anyát a megfelelő irányba.
3. lépés / A csavarra tegyen egy rugós aláétet, egy lapos alátétet majd az előlap
alsó részét.
4. lépés / Át kell nyomni a csavart a lyukon és csavarni addig, míg a csavar bele nem
csavarodik a körmös anyába.
5. lépés / Csavarja be a csavart a bit torx TX40 segítségével, úgy hogy a csavar feje
teljesen fedve legyen.
6. lépés / Tegye fel a előlap felső részét.
HU ÖSSZESZERELÉSI ÚTMUTATÓ
13
(1) (2) (3)
(5) (6) (7)
20 40
TX TX 3
(8) (8) (9)
30
10 TX
28
(10) (10) (11)
(4)
5
(9)
TX 20
3
TX 40
5
40
TX
10
23
