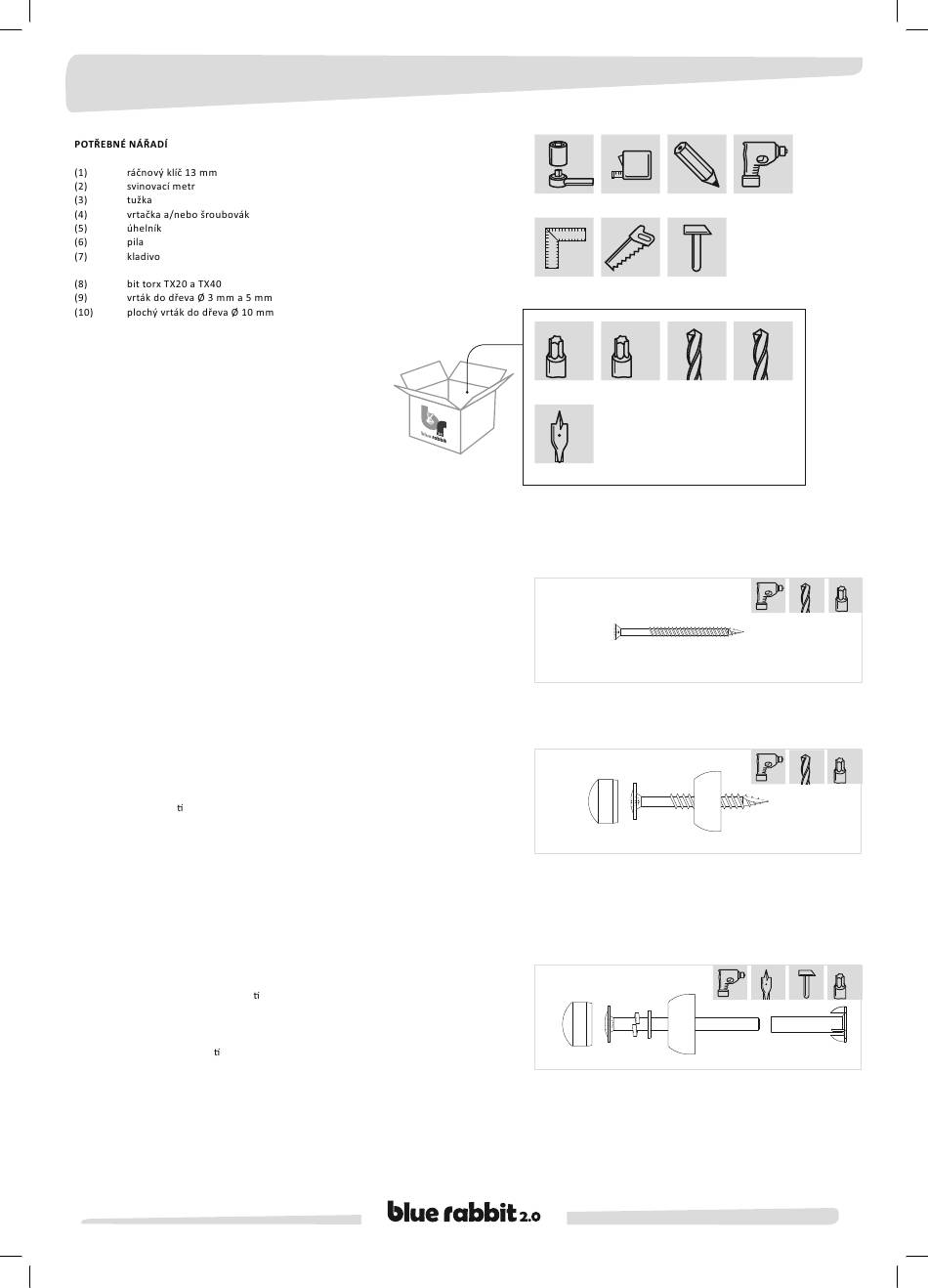

VRUTY
1. krok/ Aby se zabránilo rozštěpování dřevěných prvků, doporučujeme provedení
přípravného vrtání ve všech dřevěných prvcích spojovaných vruty. Vrt vždy musí
být nejméně o 15 mm mělčí než je délka vrutu.
Otvor pro vruty o průměru 4,5 mm se provádí vrtákem o průměru 3 mm.
2. krok/ Našroubujte vrut jeden nebo dva milimetry do prkna, takto připravený
prvek přiložte k dalšímu prvku a sešroubujte je dohromady.
3. krok/ Vrut dotáhněte pomocí bit torx TX20 tak, aby hlavička vrutu nevyčnívala
nad povrch dřeva.
SPOJOVÁNÍ VRUTEM
1. krok/ Aby se zabránilo rozštěpování dřevěných prvků, doporučujeme provedení
přípravného vrtání ve všech dřevěných prvcích spojovaných vruty. Vrt vždy musí
být nejméně o 15 mm mělčí než je délka vrutu. Otvor pro vruty o průměru 8 mm
se provádí vrtákem o průměru 5 mm.
2. krok/ Do spodní čás plastového krytu vložte vrut.
3. krok/ Nejprve našroubujte vrut jeden nebo dva milimetry do prkna, takto
připravený prvek přiložte k dalšímu prvku a sešroubujte je dohromady.
4. krok/ Vrut dotáhněte pomocí bit torx TX40.
5. krok/ Vrchní část ochranné krytky zatlačte do otvoru.
ŠROUBOVÉ SPOJE
1. krok/ Vyvrtejte otvor o průměru 10 mm skrz obě prkna nebo nosníky, které již
byly spojeny vruty. (viz. „vruty").
2. krok/ Zatlučte kladivem narážecí ma ci správnou stranou do otvoru.
3. krok/ Na šroub nasaďte pružící podložku, plochou podložku a pak spodní část
krytky.
4. krok/ Protlačte šroub přes otvor a ručně jím otáčejte, až se šroub začne
zašroubovávat do narážecí ma ce.
5. krok/ Dotáhněte šroub pomocí bit torx TX40 tak, aby hlava šroubu byla zcela
ukrytá.
6. krok/ Nasaďte vrchní část krytky.
CZ NÁVOD K MONTÁŽI
13
(1) (2) (3)
(5) (6) (7)
20 40
TX TX 3
(8) (8) (9)
30
10 TX
28
(10) (10) (11)
(4)
5
(9)
TX 20
3
TX 40
5
40
TX
10
