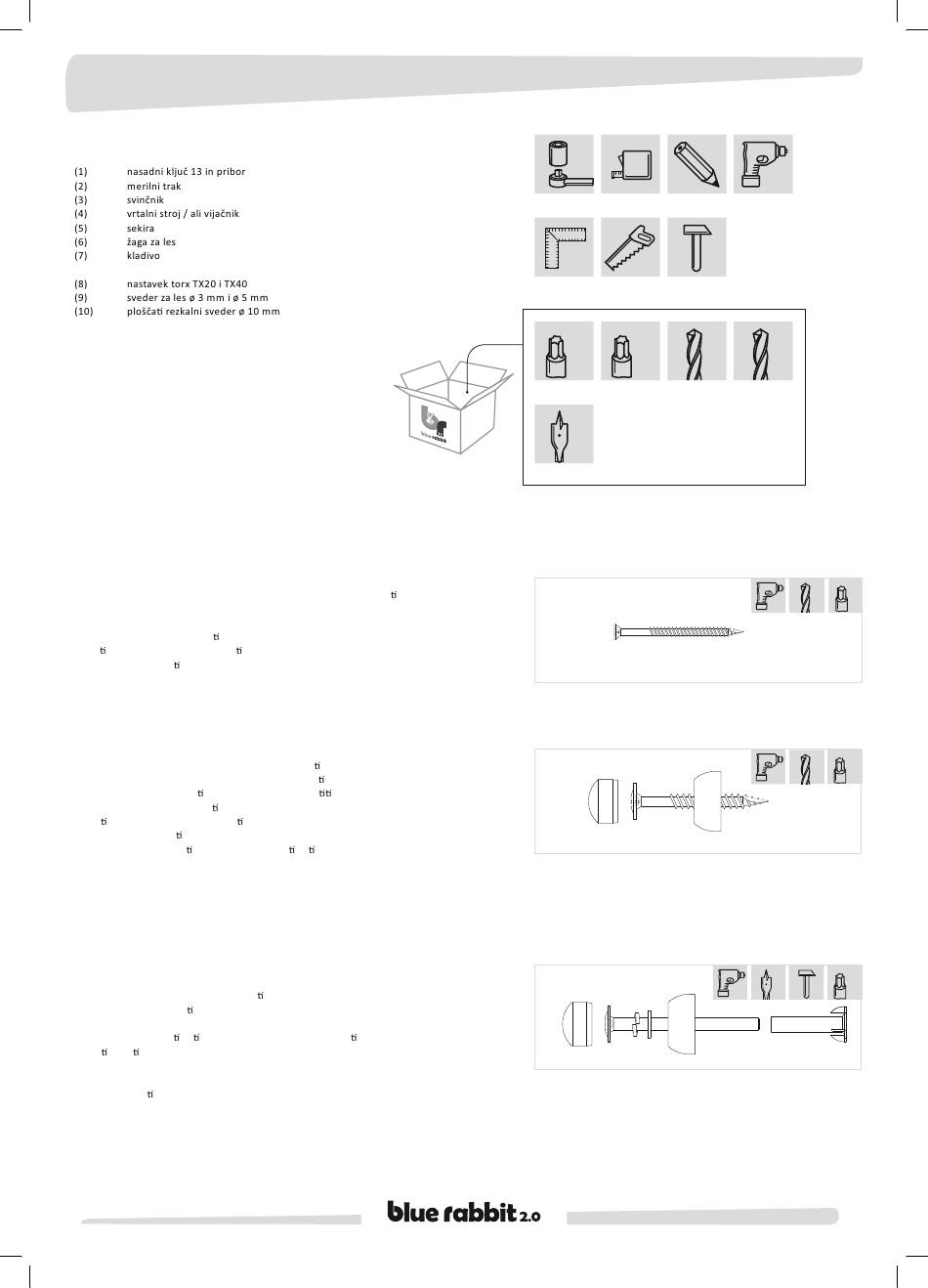

POTREBNO ORODJE
VIJAKI ZA LES
Korak 1/ Da bi preprečili cepljenje lesa, priporočamo predhodno vrtanje v vse
lesene elemente, ki so spojene z vijaki. Luknje je treba vedno vrta vsaj 15 mm
plitveje od dolžine vijaka.
Luknjo za vijak s premerom 4,5 mm naredite s svedrom s premerom 3 mm.
Korak 2/ Najprej je treba privi vijak 1 ali 2 mm v desko, tako pripravljeni element
položi na drugi element in ju privi skupaj.
Korak 3/ Treba je privi vijak s pomočjo torxa TX20 tako, da ne bi glava vijaka štrlila
nad površino lesa.
SPOJITEV Z VIJAKI ZA LES
Korak 1/ Da bi preprečili cepljenje lesa, priporočamo predhodno vrtanje v lesene
elemente, ki jih nato spojite. Treba je vedno vtra 15 mm plitveje kot dolžina
vijaka. Za vijake s premerom ø 8 mm je treba opravi vrtanje s svedrom 5 mm.
Korak 2/ V spodnji del plas čne kape je treba names
Korak 3/ Najprej je treba privi vijak 1 ali 2 mm v desko, tako pripravljeni element
položi na drugi element in ju privi skupaj.
Korak 4/ Treba je privi vijak s pomočjo torxa TX40.
Korak 5/ Zgornji del plas čne kape je treba po sni v luknjo.
SPOJITEV Z VIJAKI
Korak 1/ Naredite luknjo s premerom 10 mm v obeh deskah ali drogovih, ki sta bila
že spojena z vijaki za les (glejte »Spojitev z vijaki za les«).
Korak 2/ Zabijte s kladivom navojno ma co v pravo smer v luknjo.
Korak 3/ Na vijak names te samovarovalno podložko, ploščato podložko, nato pa
spodnji del kape.
Korak 4/ Treba je po sni vijak skozi luknjo in ga obrača , dokler se ne začne
privija v ma co.
Korak 5/ Dobro privijte vijak s pomočjo torxa TX40 tako, da bi se vijak popolnoma
skril.
Korak 6/ Names te zgornji del kape.
SI NAVODILA ZA MONTAŽO
vijak.
13
(1) (2) (3)
(5) (6) (7)
20 40
TX TX 3
(8) (8) (9)
30
10 TX
28
(10) (10) (11)
(4)
5
(9)
TX 20
3
TX 40
5
40
TX
10
21
