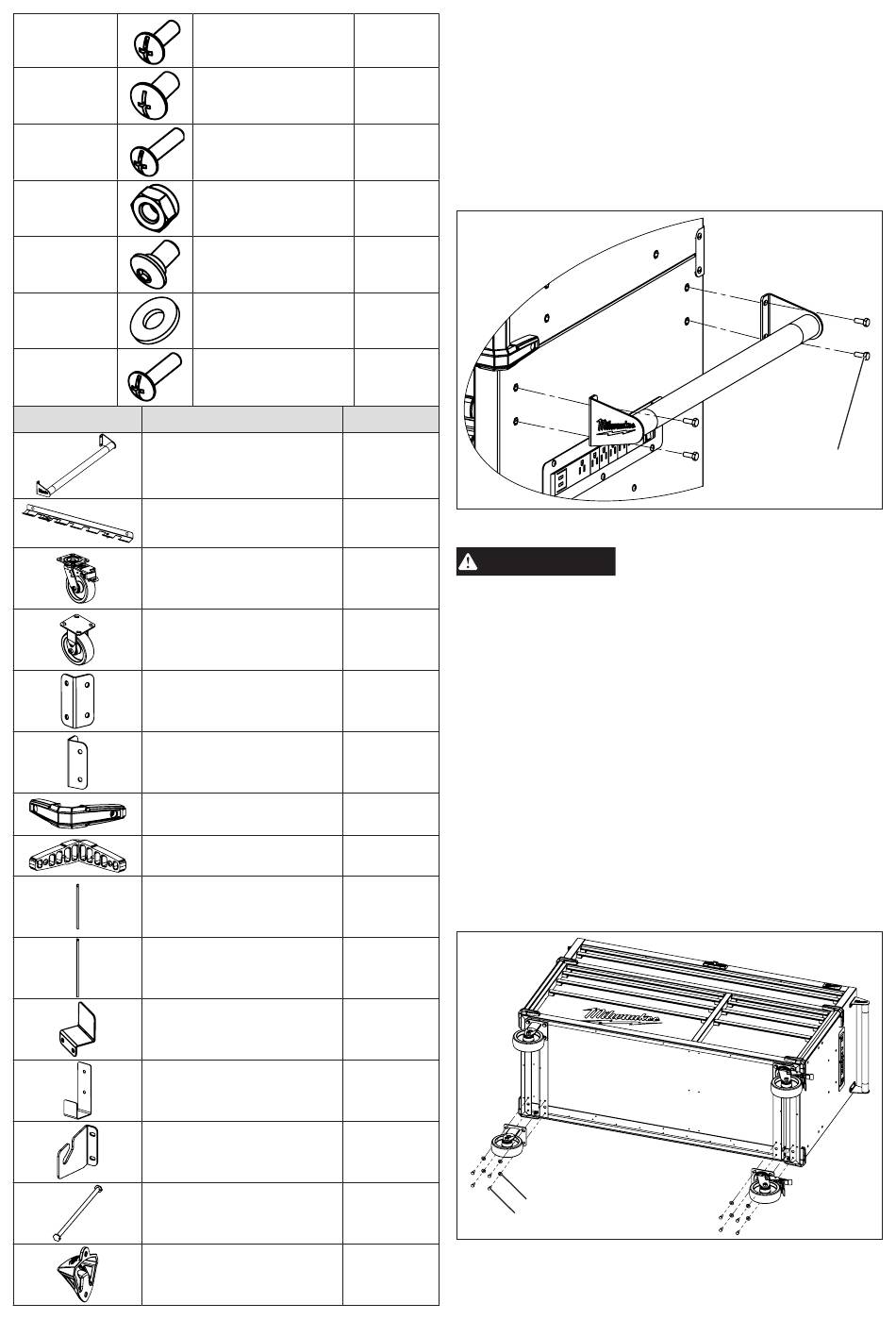

Instalación De Las Ruedas - Milwaukee 48-22-8556 Manuel De L'utilisateur

DD Tornillo M4 x 12L
EE Tornillo M6 x 12L
FF Tornillo M4 x 16L
GG
HH
Arandela de nylon
II
JJ Tornillo M6 x 16L
Artículo Descripción
Poignée latérale
Gancho para colgar
la herramienta
Rueda pivotante
con freno
Rueda rígida
Soporte
Soporte de la bisagra
de la repisa
Protector frontal
Protector trasero
Extrusión de esquina
de la caja
Extrusión de esquina
del gabinete
Soporte para
almacenamiento del
Gancho utilitario
Soporte para toalla
de papel
Varilla de soporte para
toalla de papel
Destapador
Tuerca M6
Perno de tope
M6 x 8L
19 x 8,5 x 1,5
Cantidadé
cable
NOTA: Empiece el ensamble del producto cerca de
la ubicación final prevista de su caja/gabinete. Este
20
producto es pesado y puede ser difícil de mover
después de ensamblarlo.
8
Instalación de la manija lateral
Instale la manija lateral en el gabinete rodante usan-
do cuatro pernos (AA). El asa lateral puede colocarse
20
en cualquiera de los dos lados del gabinete rodante.
NOTA: Los orificios del gabinete están roscados y
no requieren tuercas.
2
2
2
2
1
1
Instalación de las ruedas
PRECAUCIÓN
2
lación.
No apriete demasiado los tornillos.
1. Asegúrese de que todos los cajones del gabinete
2
estén bloqueados firmemente en su lugar usando
la chapa con llave del gabinete rodante.
2. Coloque el gabinete rodante sobre su parte
2
trasera. Use el material de embalaje para proteger
el acabado.
3. Monte las dos ruedas pivotantes con freno al
2
gabinete rodante usando cuatro pernos (CC) y
arandelas (BB) por rueda. Las ruedas pivotantes
con freno deben instalarse en el extremo del
8
gabinete con la manija lateral.
4. Monte las dos ruedas rígidas en el extremo
2
opuesto del gabinete rodante usando cuatro per-
nos (CC) y arandelas (BB) por rueda.
5. Apriete todos los pernos firmemente con una llave.
2
6. Regrese el gabinete rodante a su posición vertical.
2
4
2
2
BB
1
CC
1
17
Pueden requerirse dos perso-
nas para realizar la insta-
AA
