WMBUS TEMP - Guide utilisateur / User guide version V2.0.0
5.3. Fermeture du boîtier
Une fois les étapes précédentes effectuées, vous pouvez fermer le boiter du WMBUS TEMP.

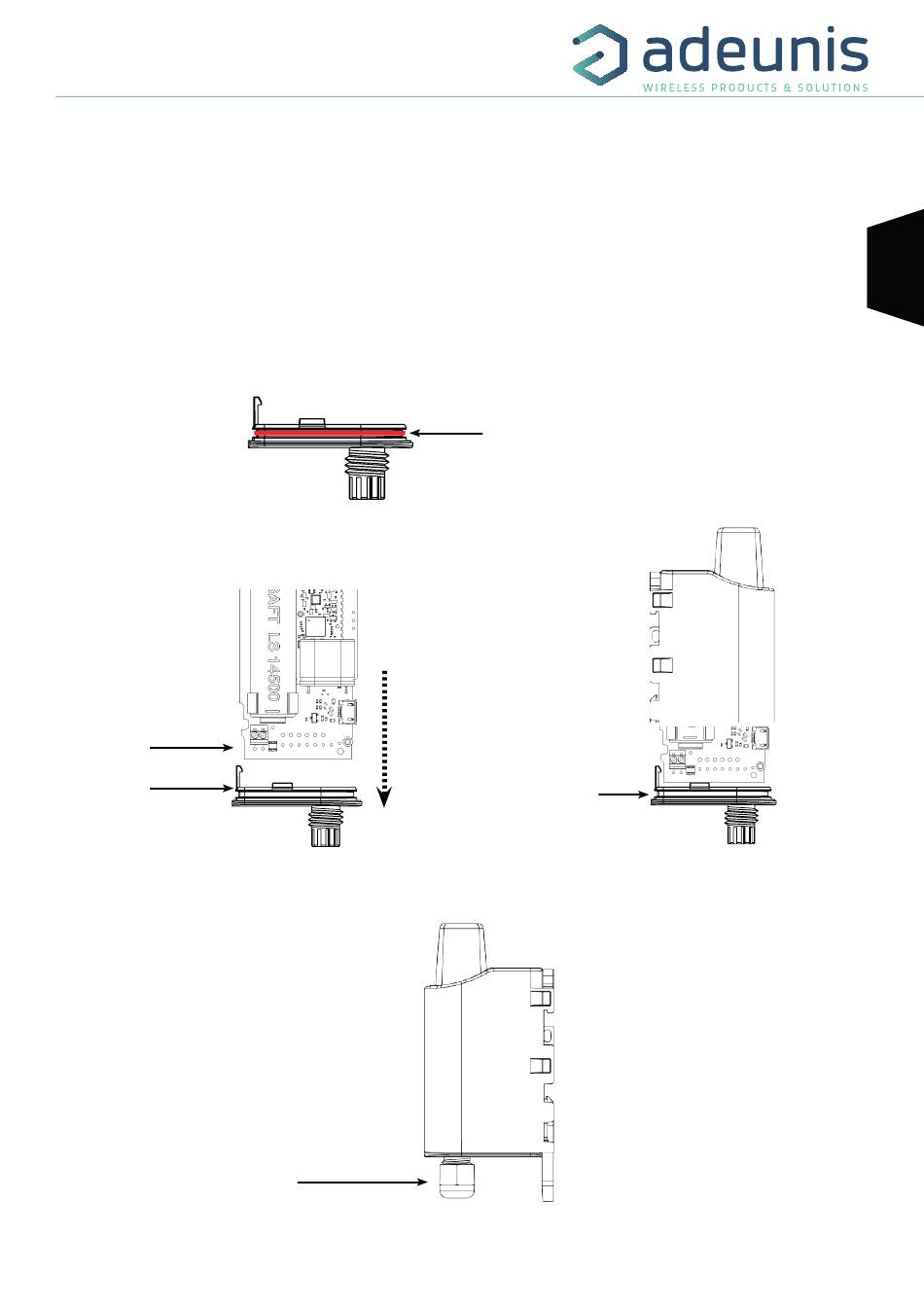

Procédure :
1.
Assurez-vous que le joint d'étanchéité est bien en place sur la semelle
2.
Clipsez la carte électronique sur la semelle du boîtier. Assurez-vous que le clip de fixation est bien enclenché dans l'ergot de la carte.
3.
Insérez la partie supérieure du boîtier. À l'intérieur de cette partie se trouvent des rails de guidage de la carte. Veillez à ce que la carte soit
bien positionnée à l'intérieur de ces guides.
4.
Une fois la carte positionnée, abaissez le capot supérieur et venez le verrouiller sur la semelle du boîtier. Une pression forte permet de
clipser les deux parties et d'assurer le niveau de protection IP67.
5.
Finissez le montage en verrouillant l'écrou du presse-étoupe.
1
2
Ergot
Clip de
fixation
5
Ecrou presse-étoupe
Joint d'étanchéïté
3/4
Clips de verrouillage
du boitier supérieur
