5.6. Fermeture du boîtier
Pour des besoins de configuration, vous pouvez avoir besoin d'ouvrir, puis re-fermer le boiter du sigfox MODBUS MASTER.
Procédure :

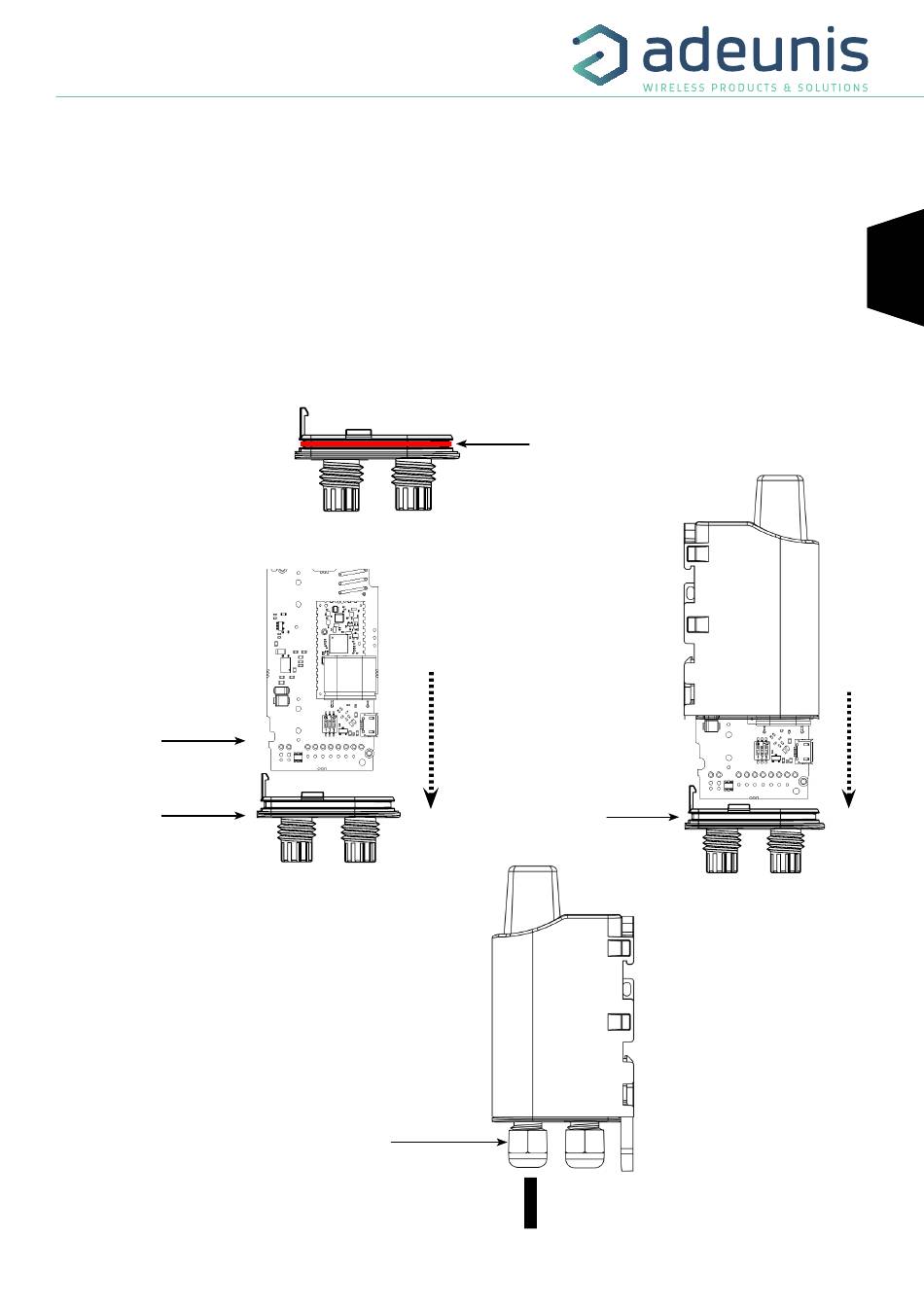

1.
Assurez-vous que le joint d'étanchéité est bien en place sur la semelle
2.
Clipser la carte électronique sur la semelle du boîtier. Assurer-vous que le clip de fixation est bien enclenché dans l'ergot de la carte.
3.
Insérer la partie supérieure du boîtier. À l'intérieur de cette partie se trouvent des rails de guidage de la carte. Veiller à ce que la carte soit
bien positionnée à l'intérieur de ces guides.
4.
Une fois la carte positionnée, abaisser le capot supérieur et venir le verrouiller sur la semelle du boîtier. Une pression forte permet de clipser
les deux parties et d'assurer le niveau de protection IP67.
Finir le montage en verrouillant l'écrou du presse-étoupe. défini, une trame de donnée.
NOTE IMPORTANTE : une fois le sigfox MODBUS MASTER démarré, il ne pourra plus être éteint.
2
Ergot
Clip de fixation
1
5
Ecrou presse-étoupe
Joint d'étanchéïté
3/4
Clips de verrouillage
du boitier supérieur
