Safran MULTI MISSION SYSTEM 420 Manuel D'utilisation Et D'entretien page 60

PARACHUTE & PROTECTION

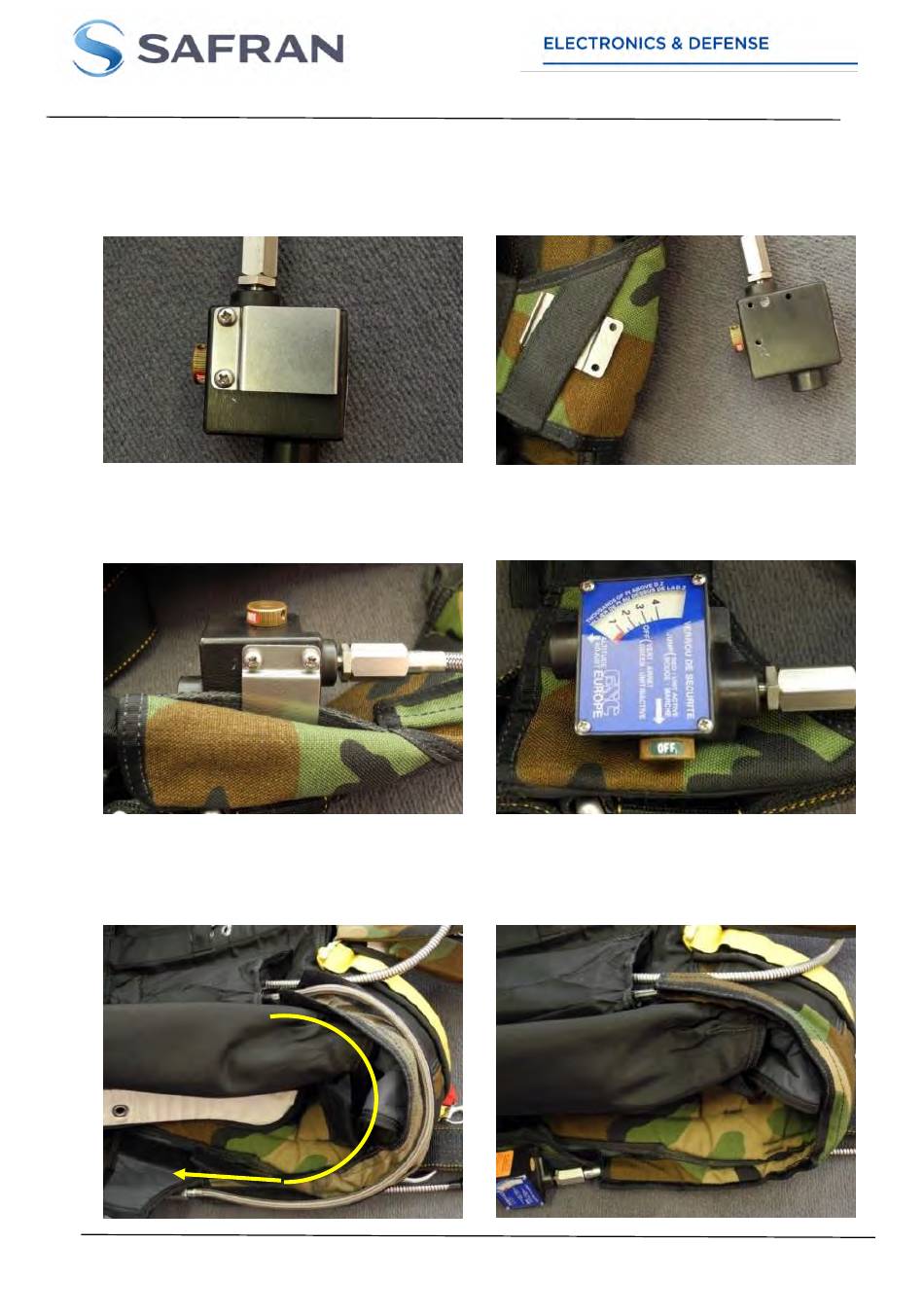

En lever les vis placer sur l'arrière du palpeur
de contrôle FXC puis placer le support sous la
sangle du plastron prévu à cet effet.
(Fig.59 et 60)
Fig. 59
Positionner le palpeur sur le support puis
remettre les vis. (Fig.61 et 62)
Fig. 61
Passer le tube de connexion du palpeur dans
le fourreau prévu à cet effet et refermer le
velcro.(Fig.63 et 64)
Fig. 63
CE DOCUMENT EST LA PROPRIETE DE LA SOCIETE SAFRAN ELECTRONICS AND DEFENSE IL NE PEUT ETRE NI REPRODUIT NI COMMUNIQUE SANS L'AUTORISATION DE
THIS DOCUMENT IS SAFRAN ELECTRONICS AND DEFENSE PROPRIETY.IT CANNOT BE REPRODUCED NOR COMMUNICATED WITHOUT ITS WRITTEN AUTHORIZATION.
CMM 25-63-99 MANUEL D'UTILISATION ET D'ENTRETIEN SMM 420 TYPE 740-2
CMM 25-63-99 COMPONENTS MAINTAIN AND USER MANUAL MMS 420 TYPE 740-2
SAFRAN ELECTRONICS AND DEFENSE
Remove the altitude box FXC screws then place
the support under the strap located on the
shoulder extension.(Fig.59 and 60)
Place the altitude box FXC on the support then
secure with screws.(Fig.61 and 62)
Fig. 62
Place the air hose, connecting the main body with
altitude box, in the tunnel over the shoulder and
close the velcro. (Fig.63 and 64)
Fig. 64
47
ED 15
ED 15
Fig. 60
11/2020
11/2020
