Installation Des Élévateurs Principaux Main Risers Setting - Safran MULTI MISSION SYSTEM 420 Manuel D'utilisation Et D'entretien

PARACHUTE & PROTECTION
Installation des élévateurs
6.1.2.
principaux
Installer un élastique sur la protection haut de
commande de l'élévateur principal.(Fig.252)
Passez le gros anneau de l'élévateur dans
l'anneau supérieur du passant combiné
métallique du harnais puis passer l'anneau
moyen dans le gros anneau.
(Fig.253 et 254)
Passer la patte textile avec l'œillet dans
l'anneau moyen puis passer le loop de
verrouillage dans l'œillet.
(Fig. 255 et 256)
CE DOCUMENT EST LA PROPRIETE DE LA SOCIETE SAFRAN ELECTRONICS AND DEFENSE IL NE PEUT ETRE NI REPRODUIT NI COMMUNIQUE SANS L'AUTORISATION DE
THIS DOCUMENT IS SAFRAN ELECTRONICS AND DEFENSE PROPRIETY.IT CANNOT BE REPRODUCED NOR COMMUNICATED WITHOUT ITS WRITTEN AUTHORIZATION.
CMM 25-63-99 MANUEL D'UTILISATION ET D'ENTRETIEN SMM 420 TYPE 740-2
CMM 25-63-99 COMPONENTS MAINTAIN AND USER MANUAL MMS 420 TYPE 740-2
Fig. 253
Fig. 255
SAFRAN ELECTRONICS AND DEFENSE

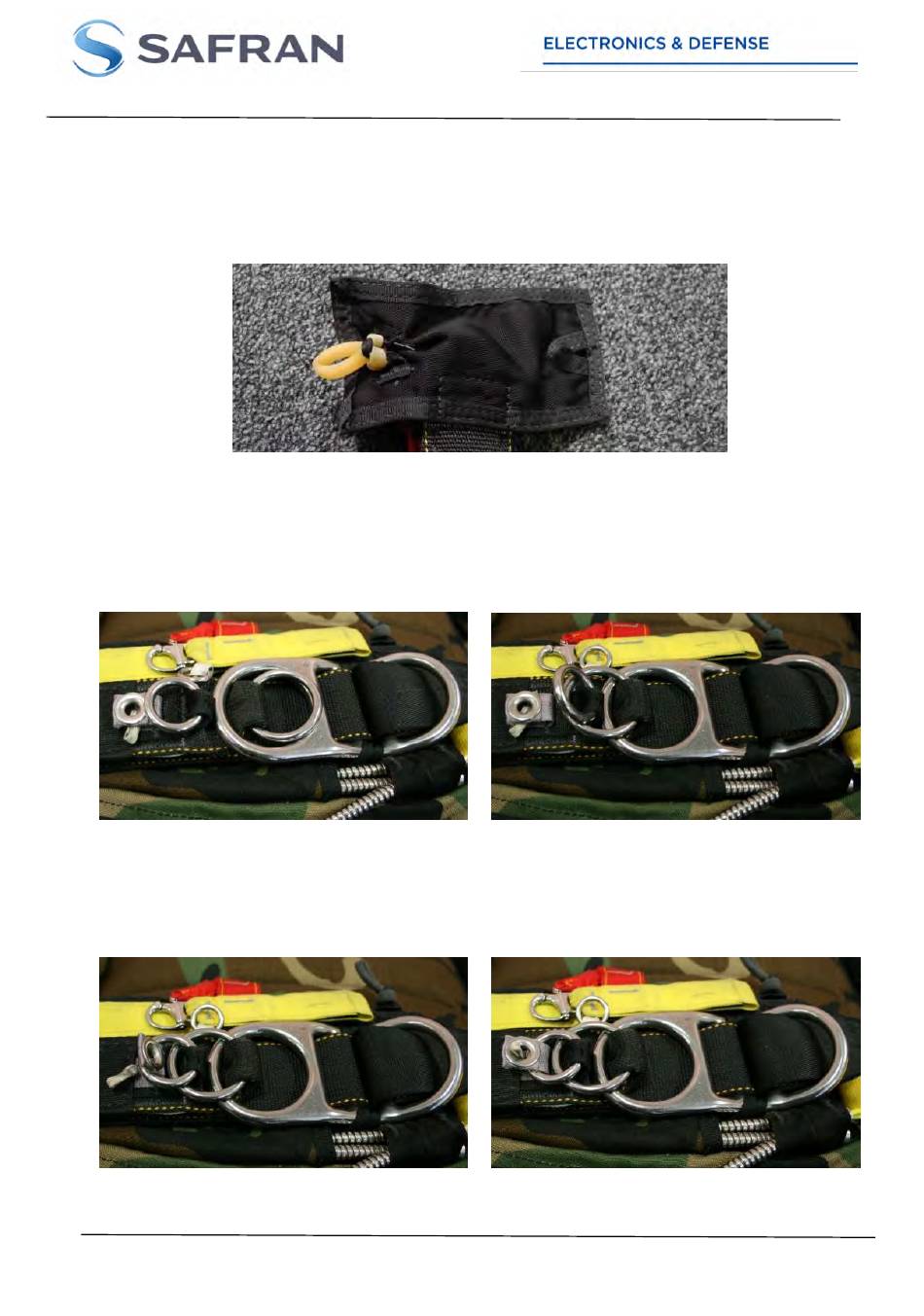

Main risers setting
Install a tube on the upper part protection of the
main riser.(Fig.252)
Fig. 252
Route the large ring of riser through the
combinated ring of the harness, then route the
medium ring through the large.(Fig.253 and 254)
Route the textile and the grommet through the
medium ring then the closing loop through the
grommet.(Fig.255 and 256)
137
ED 15
ED 15
Fig. 254
Fig. 256
11/2020
11/2020
