PARACHUTE & PROTECTION
Positionnement dans le coussin
dorsal
Passer le câble du boitier de commande sous
la gaine réserve puis introduire le boitier de
commande au fond de la pochette élastique

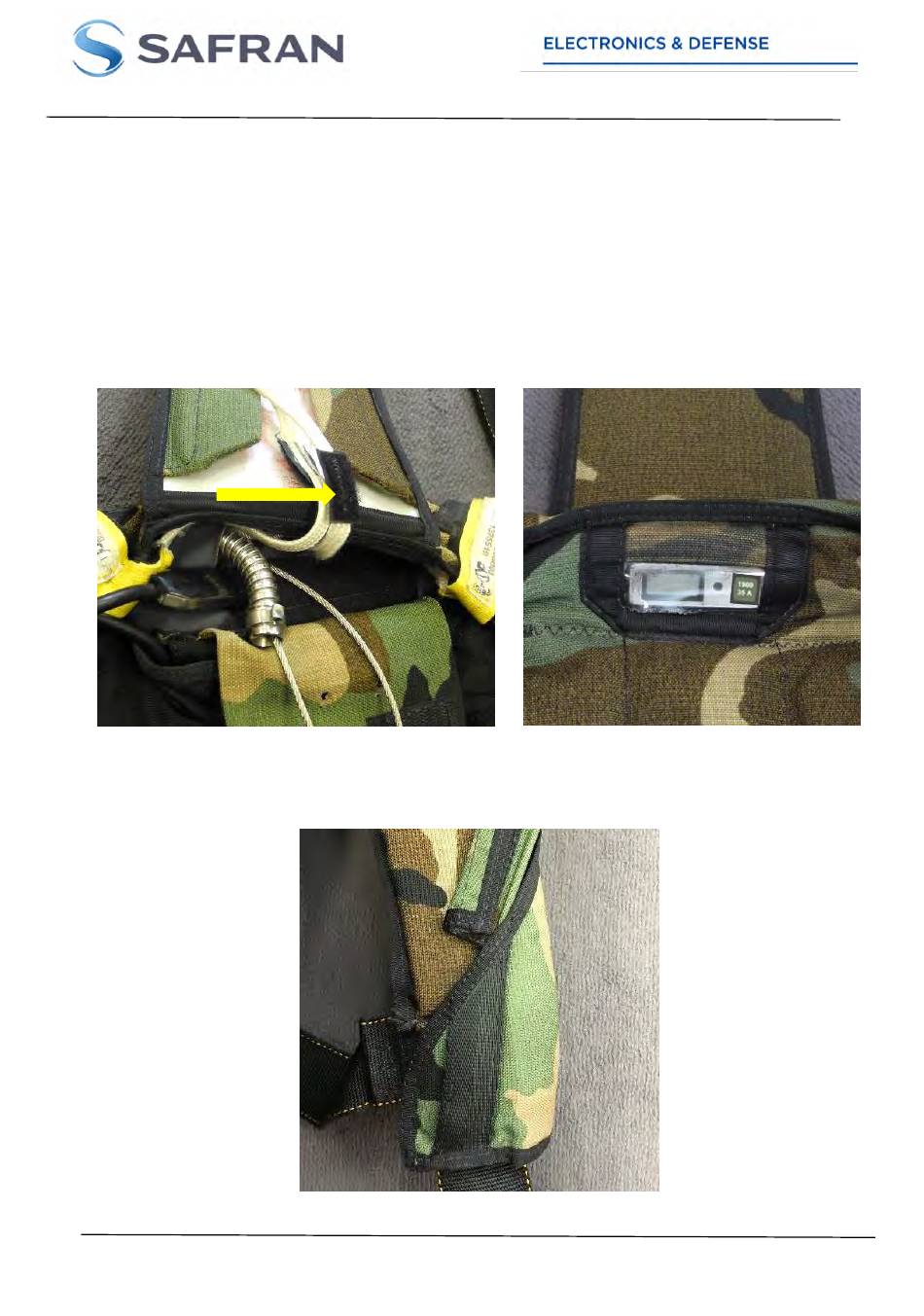

située au niveau du coussin dorsal. (Fig. 43)
Contrôler que le boîtier de commande soit
lisible et accessible à travers la fenêtre
plastique de l'encolure. (Fig. 44)
Replier le plastron coussin d'épaule vers le
dessous puis verrouiller à l'aide de la pression .
(Fig. 45)
CE DOCUMENT EST LA PROPRIETE DE LA SOCIETE SAFRAN ELECTRONICS AND DEFENSE IL NE PEUT ETRE NI REPRODUIT NI COMMUNIQUE SANS L'AUTORISATION DE
THIS DOCUMENT IS SAFRAN ELECTRONICS AND DEFENSE PROPRIETY.IT CANNOT BE REPRODUCED NOR COMMUNICATED WITHOUT ITS WRITTEN AUTHORIZATION.
CMM 25-63-99
MANUEL D'UTILISATION ET D'ENTRETIEN SMM 420 TYPE 740-2
CMM 25-63-99
COMPONENTS MAINTAIN AND USER MANUAL MMS 420 TYPE 740-2
Fig. 43
SAFRAN ELECTRONICS AND DEFENSE
Dorsal padding location
Route the control unit under the reserve handle
housing then inside the elastic pocket at the
dorsal padding level.(Fig. 43)
Check that the unit control is visible over the
plastic window and also can be turn on.
(Fig .44)
Fold back under the shoulder padding the
extension padding and lock it with the press stud.
(Fig.45)
Fig. 45
41
ED 15
11/2020
ED 15
11/2020
