PARACHUTE & PROTECTION
Montage des commande de
6.2.2.
manœuvre principales

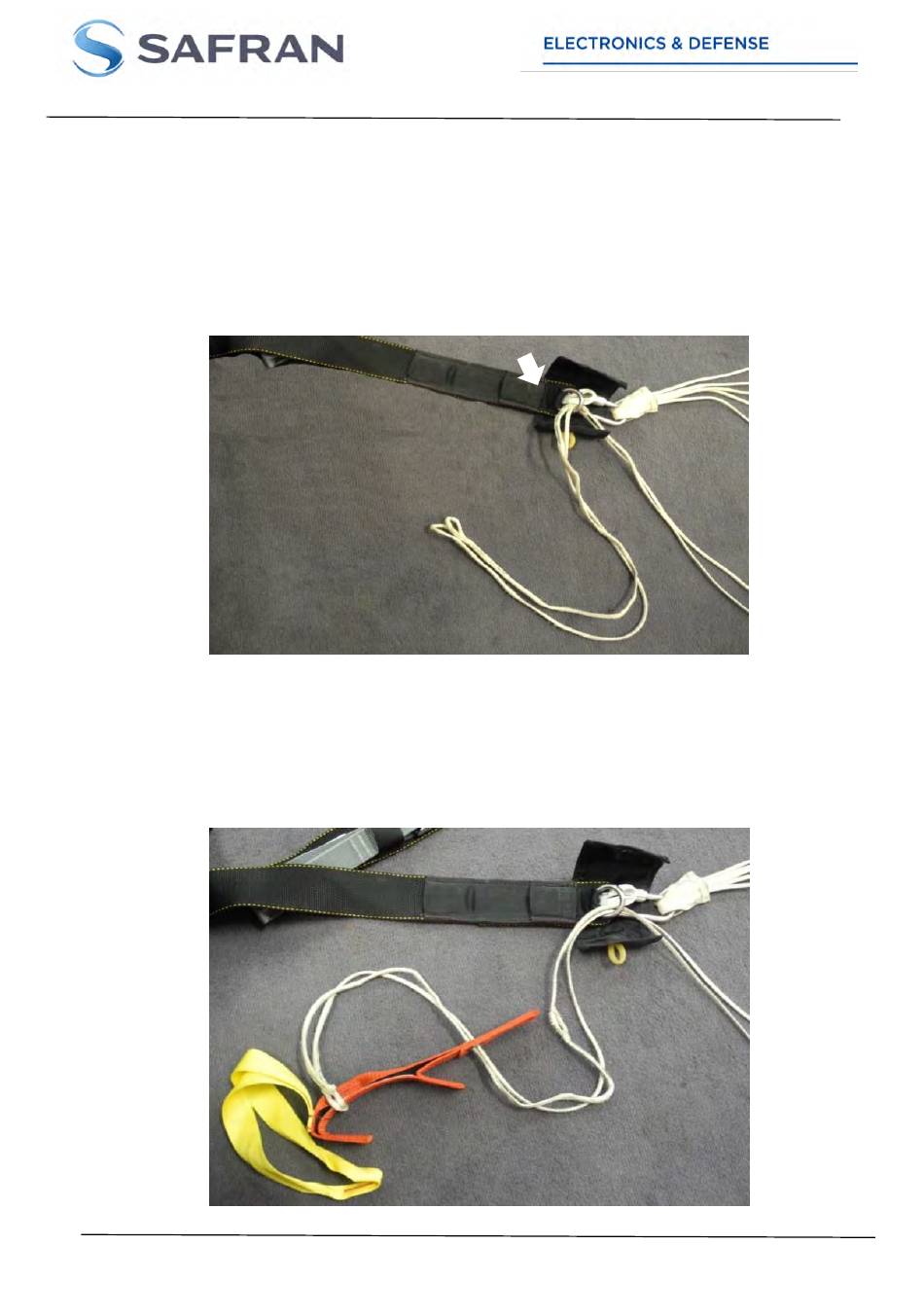

Vérifier que chaque commande de frein
principal soit parfaitement détorsadée.
Passer les commandes frein dans les œillets
arrière du glisseur puis dans les anneaux-
guides des élévateurs arrière.(Fig.260)
Passer les commandes de freins dans l'œillet
de la commande de manœuvre.
Passer le prolongateur et la commande de
manœuvre dans les boucles basses des
commandes de freins.(Fig.261)
CE DOCUMENT EST LA PROPRIETE DE LA SOCIETE SAFRAN ELECTRONICS AND DEFENSE IL NE PEUT ETRE NI REPRODUIT NI COMMUNIQUE SANS L'AUTORISATION DE
THIS DOCUMENT IS SAFRAN ELECTRONICS AND DEFENSE PROPRIETY.IT CANNOT BE REPRODUCED NOR COMMUNICATED WITHOUT ITS WRITTEN AUTHORIZATION.
CMM 25-63-99
MANUEL D'UTILISATION ET D'ENTRETIEN SMM 420 TYPE 740-2
CMM 25-63-99
COMPONENTS MAINTAIN AND USER MANUAL MMS 420 TYPE 740-2
SAFRAN ELECTRONICS AND DEFENSE
Main steering lines fitting
Check that each steering lines are completely
untwisted.
Route the steering line through the right side rear
reserve riser ring.(Fig.260)
Fig. 260
Route the steering line through the reserve toggle
grommet.
Then route all the toggle through the steering line
extremity loop.(Fig.261)
Fig. 261
140
ED 15
11/2020
ED 15
11/2020
