Kit version E2
6.8.
Montage des composants
6.8.1.
Installation du Jonc provisoire

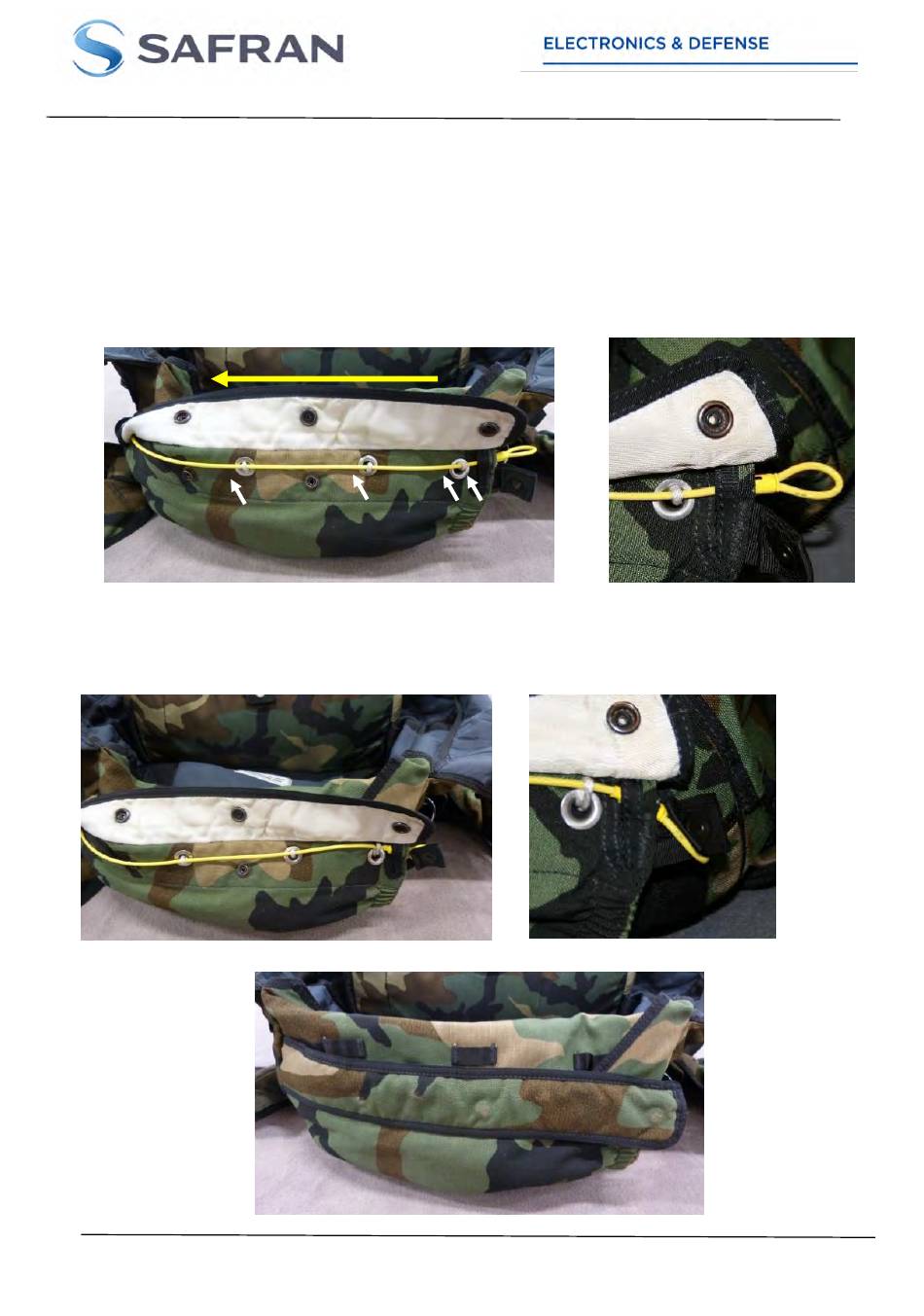

Passer les loops à travers les œillets de la
pochette RSE puis passer le jonc provisoire
dans l'ouverture de la pochette RSE puis dans
chacun des loops. (Fig.742 et 743)
Passer la pattelette avec pression à travers la
boucle jonc provisoire puis fermer le volet à
l'aide de la dernière pression. (Fig.744 à 746)
CE DOCUMENT EST LA PROPRIETE DE LA SOCIETE SAFRAN ELECTRONICS AND DEFENSE IL NE PEUT ETRE NI REPRODUIT NI COMMUNIQUE SANS L'AUTORISATION DE
THIS DOCUMENT IS SAFRAN ELECTRONICS AND DEFENSE PROPRIETY.IT CANNOT BE REPRODUCED NOR COMMUNICATED WITHOUT ITS WRITTEN AUTHORIZATION.
CMM 25-63-99
MANUEL D'UTILISATION ET D'ENTRETIEN SMM 420 TYPE 740-2
CMM 25-63-99
COMPONENTS MAINTAIN AND USER MANUAL MMS 420 TYPE 740-2
Fig. 742
Fig. 744
SAFRAN ELECTRONICS AND DEFENSE
E2 Version
Accesories assembly
Temporary closing cable setting
Secure the drogue compartment with temporary
closing cable routing loop through each
dedicated grommet. (Fig.742 and 743)
Route the textile tongue through the temporary
closing cable loop then close the protector flap
with snap fasteners. (Fig. 744 to 746)
Fig. 746
324
ED 15
11/2020
ED 15
11/2020
Fig. 743
Fig. 745
