Version F (Fig.27)

3.3.7.
L'extracteur souple type hand deploy, situé sur le
bas droit du conteneur principal, est actionné lors
de la chute par le jet de l'utilisateur.
L' extracteur souple type hand deploy se gonfle
ouvre le conteneur principal puis extrait le POD
principal du conteneur principal.
Les suspentes se délovent et se mettent en
tension pour ouvrir le POD principal.
La voilure principale sort du POD principal puis
se déploie temporisée par le glisseur dôme.
CE DOCUMENT EST LA PROPRIETE DE LA SOCIETE SAFRAN ELECTRONICS AND DEFENSE IL NE PEUT ETRE NI REPRODUIT NI COMMUNIQUE SANS L'AUTORISATION DE
THIS DOCUMENT IS SAFRAN ELECTRONICS AND DEFENSE PROPRIETY.IT CANNOT BE REPRODUCED NOR COMMUNICATED WITHOUT ITS WRITTEN AUTHORIZATION.
CMM 25-63-99 MANUEL D'UTILISATION ET D'ENTRETIEN SMM 420 TYPE 740-2
CMM 25-63-99 COMPONENTS MAINTAIN AND USER MANUAL MMS 420 TYPE 740-2
SAFRAN ELECTRONICS AND DEFENSE

F Version (Fig.27)

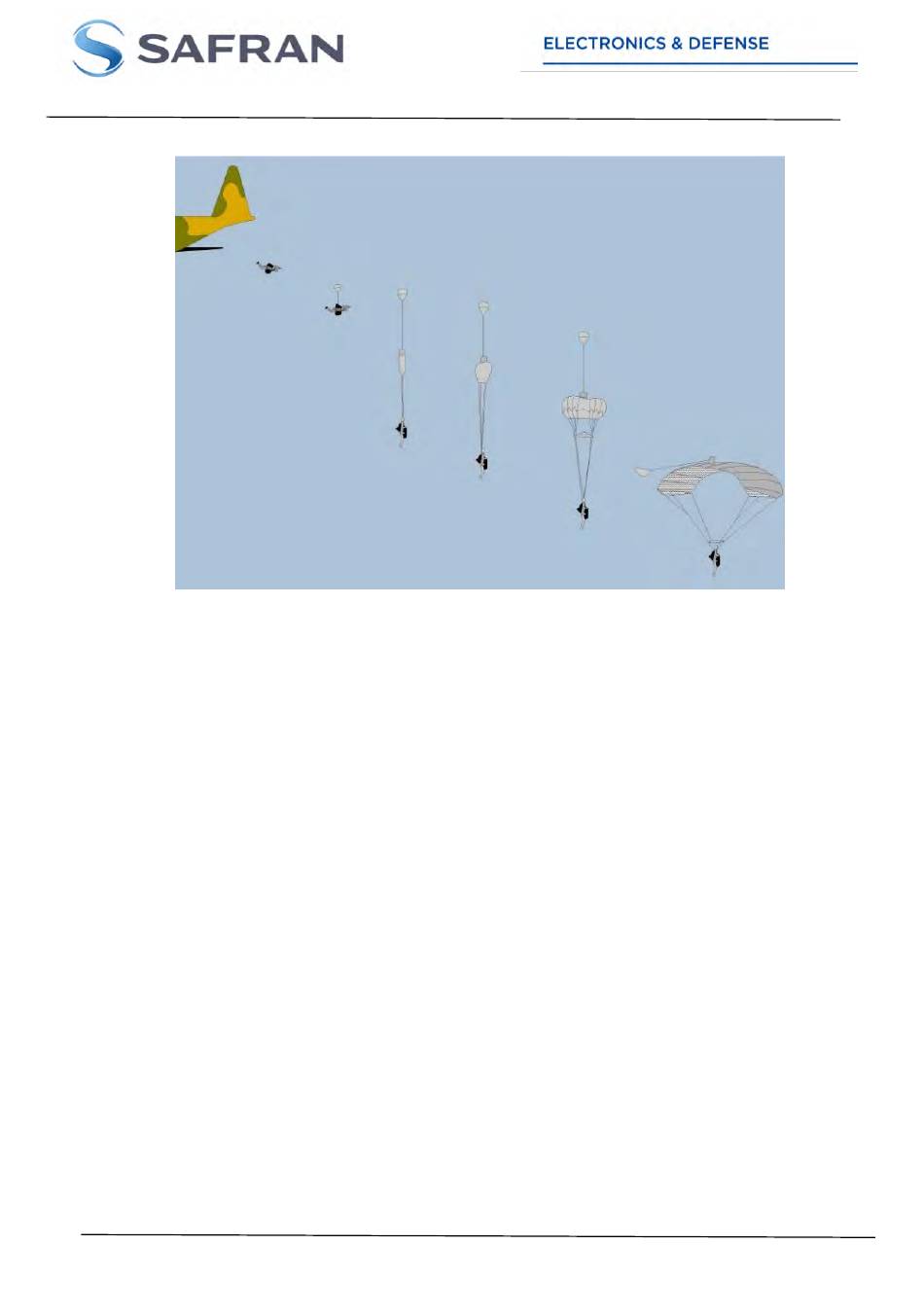

Fig. 27
The hand deploy pilot chute is activated in free-fall
when parachutist extract it from its elastic pocket
located at the right side of bottom main container
level.
The inflated hand deploy open the main container
and extract the main
main container.
The rigging unstow, get straight and open
consequently the main deployment bag.
The main canopy get out of the main deployment
bag and the canopy deployment temporizing is
enhanced by the dome shape of the
30
ED 15
ED 15
deployment bag out from the
slider.
