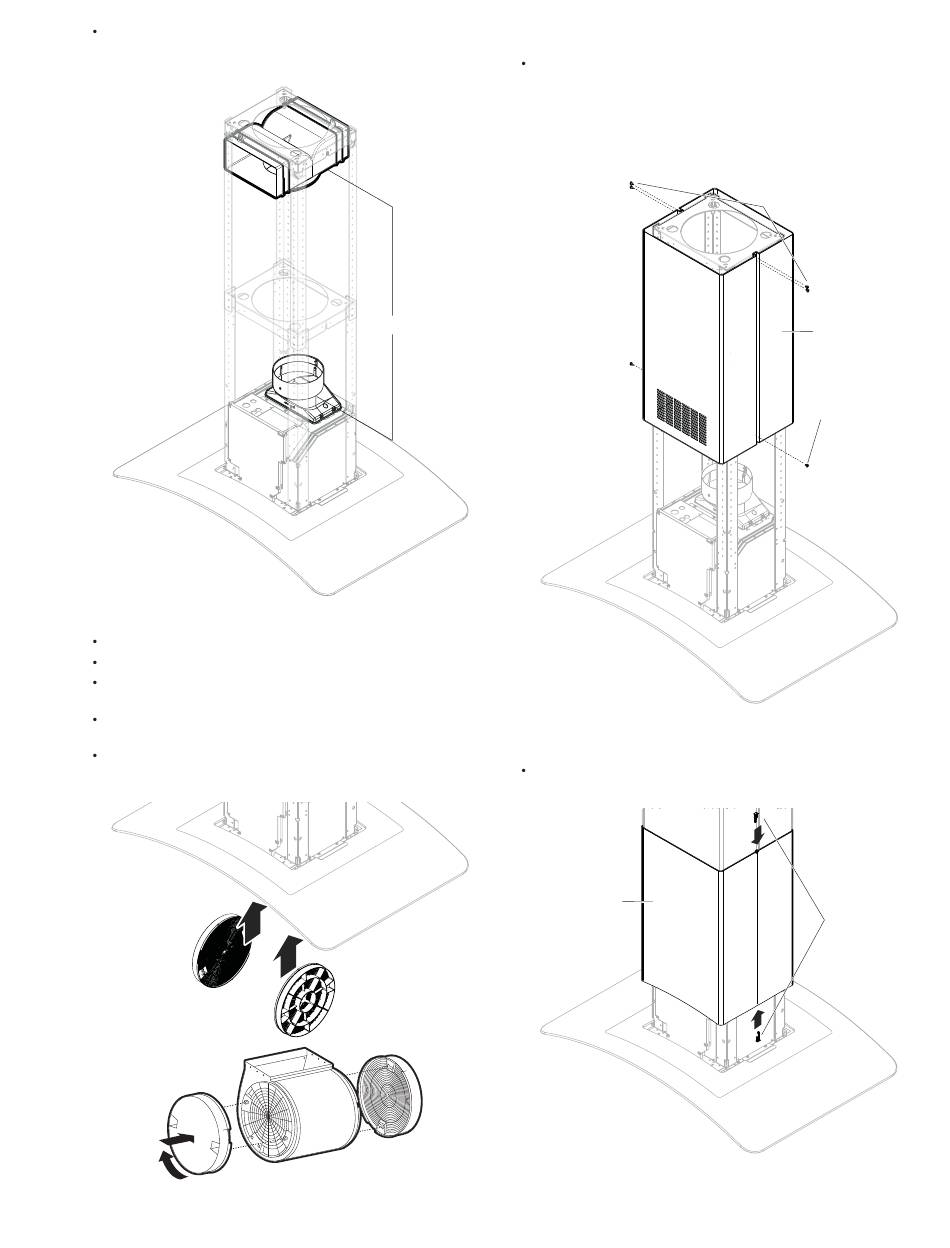

Mida desde la parte inferior del deflector de aire hasta
la parte inferior del escape de la campana, así como se
muestra en el siguiente diagrama.
A. Dimensión a medir
Corte el conducto según el tamaño medido.
Hunda el conducto en el fondo del deflector.
Coloque la cubierta del conducto, por encima de la salida
de escape desde la campana.
Use la cinta para conductos, para sellar el colector a la
salida de escape desde la campana.
Los filtros de carbón deben sujetarse al motor como se
muestra en el diagrama.
Instalación de las cubiertas del ducto (versión con y sin ducto
de escape)
Fije las cubiertas del conducto superior usando 6 tornillos
- 3.5 x 6.5 mm.
NOTA: Para las instalaciones sin ducto de escape (con recir-
culación), los orificios con ranuras en las cubiertas superiores
del ducto serán visibles cuando se los ensamble. Para las
instalaciones con ducto de escape, los orificios con ranuras
estarán ocultos dentro de las cubiertas inferiores del ducto.
A
Coloque las cubiertas del conducto inferior usando un
soporte plástico en cada esquina (4).
A. Cubiertas superiores del ducto
B. 4 tornillos - 3.5 x 6.5 mm
C. 2 tornillos - 2.9 x 3 mm
A
A. Cubiertas inferiores del ducto
B. 4 - Sujetadores de plástico de la cubierta del ducto
B
A
C
B
