Raccord pour condensat et dérivation sécu-
risée - semelle filante
1
3
5
6
4
7
8
10 9

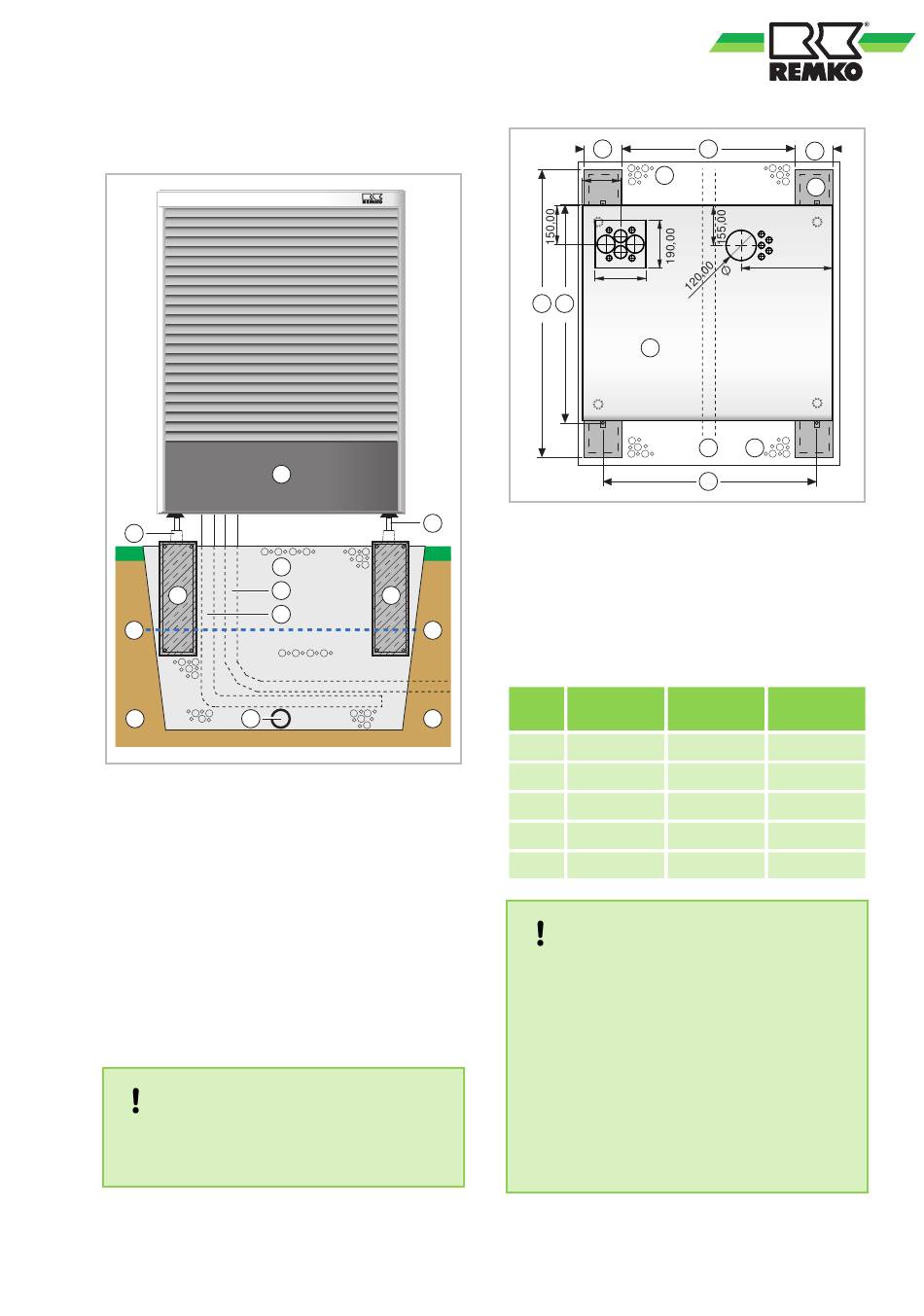

Fig. 38: Conduite de condensat, évacuation de
condensat et fondations de bande (coupe)
1 : Thermopompe (sortie d'air)
2 : Amortisseur de vibrations
3 : Console de sol (accessoire)
4 : Semelle filante en béton armé à l'abri du gel
5 : Couche de graviers pour l'évacuation
6 : Tuyau de protection pour conduites et
conduite de raccordement électrique
(Résistant à des températures jusqu'à min.
80 °C)
7 : Canal d'évacuation d'eau
8 : Limite du gel
9 : Tuyau de drainage
10 : Sol
REMARQUE !
Lors de l'installation d'une thermopompe LWM-
Duo, les distances minimales doivent être res-
pectées et un court-circuit d'air évité.
A D
2
Fig. 39: Dimensions de la semelle filante (vue du
dessus)
1 : Thermopompe
4 : Semelle filante en béton armé à l'abri du gel
4
5 : Couche de graviers pour l'évacuation
9 : Tuyau de drainage
8
dimensions de la semelle filante
(toutes les mesures en mm)
Mesu
re
10
A
B
C
D
E
REMARQUE !
Protection anti-gel
Pour les thermopompes sur lesquelles l'ab-
sence de gel ne peut pas être garantie, un
moyen de purge doit être prévu. Si le réglage et
la pompe de circulation de chauffage sont opé-
rationnels, la fonction de protection anti-gel du
régulateur fonctionne. Lors de la mise hors ser-
vice de la thermopompe ou d'une panne de
courant, l'installation doit être purgée. Pour les
thermopompes sur lesquelles une panne de
courant ne peut pas être détectée (ex. maison
de vacances), le circuit de chauffage doit fonc-
tionner avec une protection anti-gel appropriée.
B E
5
150,00
200,00
1
9 5
C
LWM 80 LWM 110
1000 1000
200 200
840 840
700 700
600 600
B
4
360,00
LWM 150
1000
200
840
700
600
