Montage

4.1 Architecture du système

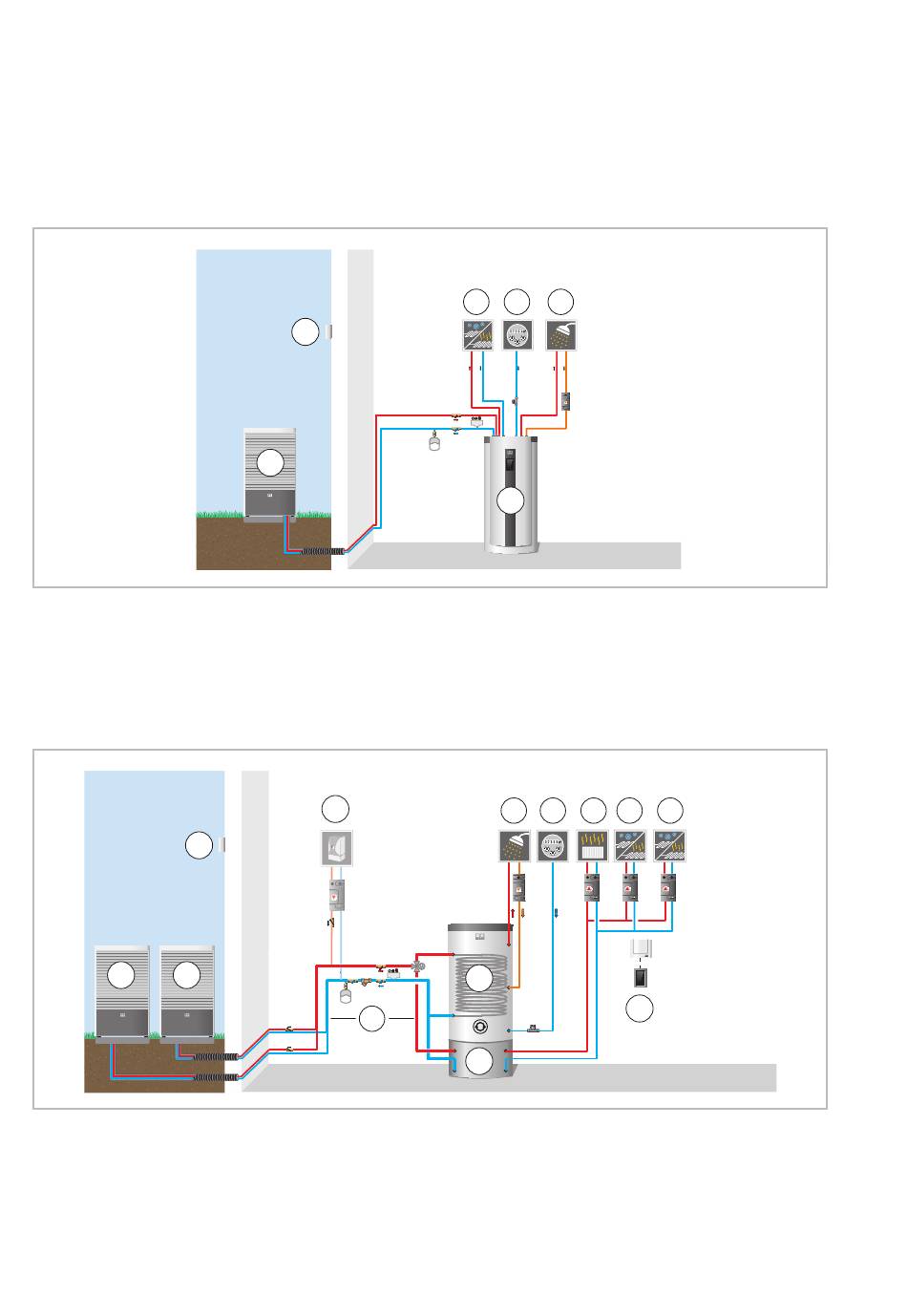

Architecture du système pour le pack de thermopompes LWM 300 IM Stuttgart
A : Module externe
B : Module interne avec ballon
C : Sonde d'extérieur
Architecture du système pour le pack de thermopompes LWM Duo Mannheim
C
Außenfühler
A A
1 2
A1/A2 : Thermopompes 1 et 2
B1 : Ballon d'eau chaude
B2 : Ballon tampon
C : Sonde d'extérieur
D : Chaudière / appar. chauf. mural (en option)
E : Smart-Control Touch
36
C
A
D
6
1 2 3
B
1 : Circuit non mixte
2 : Eau froide
3 : Eau chaude
1 2 3
B
1
B
2
1 : Eau chaude
2 : Eau froide
3 : Circuit non mixte
4 : Circuit mixte
5 : Circuit mixte
6 : Conduite collectrice (min. DN 40)
4 5
