Remarque: Il faudra éventuellement déplacer le
réservoir d'eau fraîche pour installer le réservoir de
rinçage.
2
1
G02221 1
1. Collier en R
2. Réservoir de rinçage
3. Au moyen de 2 grandes rondelles et écrous à embase,
fixez les supports et le collier en R du réservoir
de rinçage aux boulons de carrosserie montés
précédemment (Figure
Remarque: Après avoir rempli le réservoir de rinçage,
vérifiez les fixations et serrez-les au besoin car le poids du
liquide peut repousser le réservoir contre le cadre.
3
Pose des buses de rinçage
Pièces nécessaires pour cette
opération:
2 Buse de rinçage
2 Cannelure de flexible de buse
2
Écrou à embase en plastique
Perçage de la cuve principale
1. Ouvrez le couvercle de la cuve et déposez la crépine.
2. Localisez les deux emplacements de perçage repérés
sur la cuve principale
3

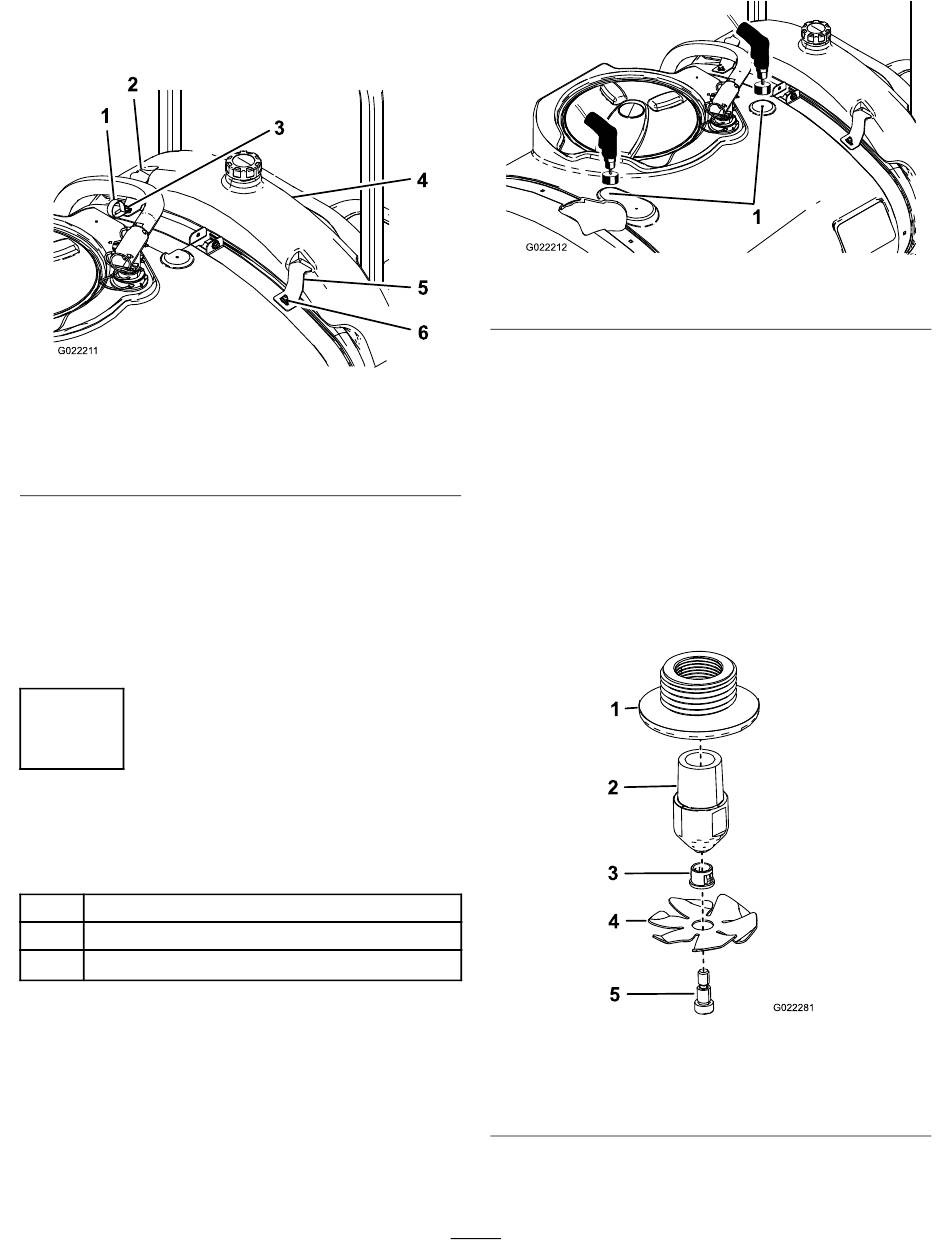

Figure 3
3. Support de réservoir de
rinçage
4. Grande rondelle et écrou
à embase
3).
(Figure 4).
4
G022212
5
1. Repères de perçage
6
3. Utilisez une scie cylindrique de 4 cm pour percer un
trou à l'emplacement indiqué par chaque repère.
Remarque: Placez un récipient à l'intérieur de la
cuve, sous les emplacements à percer, pour recueillir les
débris produits pendant le perçage.
Important: Les débris laissés dans une cuve
peuvent colmater le système de pulvérisation
pendant le fonctionnement.
Pose des buses de rinçage
1. Assemblez les 2 buses de rinçage comme montré à la
Figure 5.
1. Raccord de traversée
2. Buse de rinçage
3. Bague
2. Insérez les buses de rinçage vers le haut à travers les
trous percés
5
1
Figure 4
1
2
3
4
5
G022281
Figure 5
4. Aube de rinçage
5. Boulon à épaulement
(Figure 6).
