italiano
Per il successivo montaggio, acquirire
l'occhiello come "Accessorio a richiesta"
e fissarlo sull'apparecchiatura.
2
A
2
3

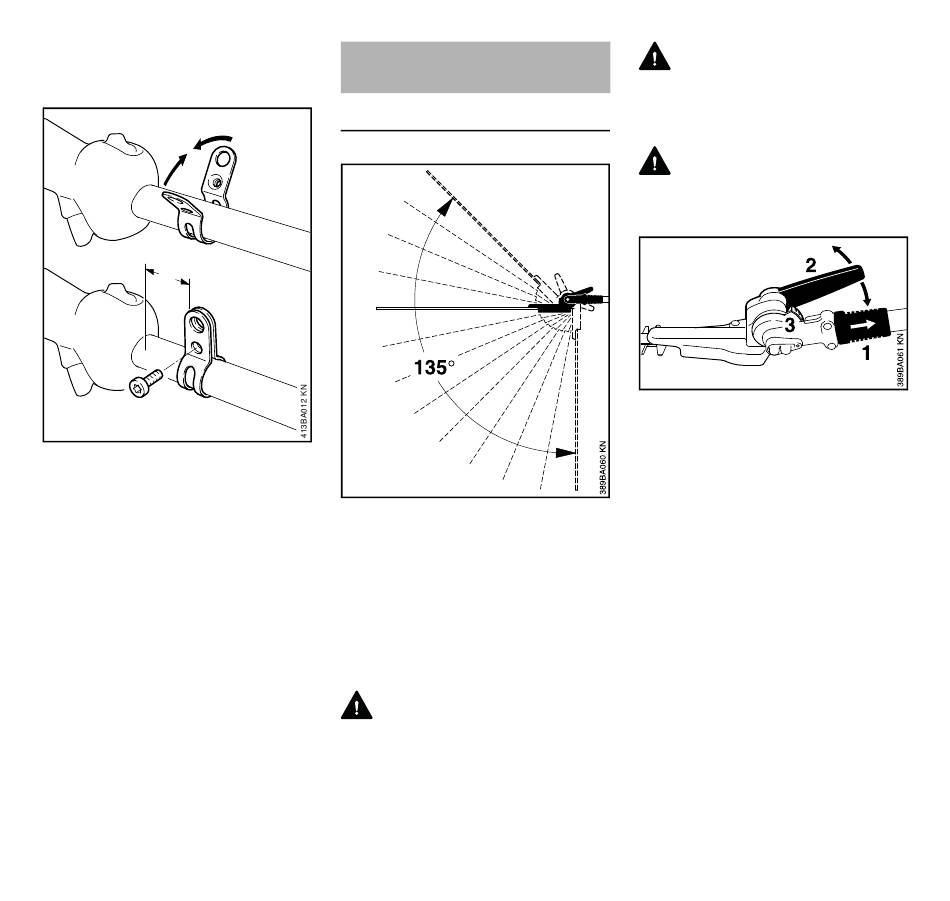

Montare l'occhiello (1) davanti
N
all'impugnatura di comando (2) alla
distanza di A = circa 5 cm
(circa 2 in.)
Applicare l'occhiello (1) aperto con il
N
filetto a sinistra dello stelo (lato
operatore)
Unire premendoli le piattine
N
dell'occhiello e avvitare la vite (3)
M6x14
Centrare l'occhiello e stringere la
N
vite
76
Impostazione della barra
falciante
Dispositivo di regolazione a 135°
1
1
L'angolo della barra può essere regolato
fra 0° (completamente estesa) e 45° (in
4 posizioni verso l'alto) nonché in 8
posizioni fino a 90° (angolo retto verso il
basso) rispetto allo stelo. Sono possibili
13 posizioni operative regolabili
individualmente.
Si può inoltre impostare una determinata
posizione della barra per il trasporto.
AVVERTENZA
Effettuare la regolazione solo con lame
ferme e motore al minimo – pericolo di
lesioni!
AVVERTENZA
Durante il funzionamento il riduttore si
scalda. Non toccare la scatola – pericolo
di ustioni!
AVVERTENZA
Durante la regolazione non afferrare mai
le lame – pericolo di lesioni!
spostare indietro la bussola
N
scorrevole (1) e regolare con la
leva (2) l'articolazione di uno o più
fori di arresto
rilasciare la bussola scorrevole (1) e
N
fare scattare il perno nel segmento
di arresto (3)
Con il perno inserito a scatto (al termine
della regolazione), la bussola poggia di
nuovo sulla sede.
HL
