GUIDE D'INSTALLATION - PERAX P400XI

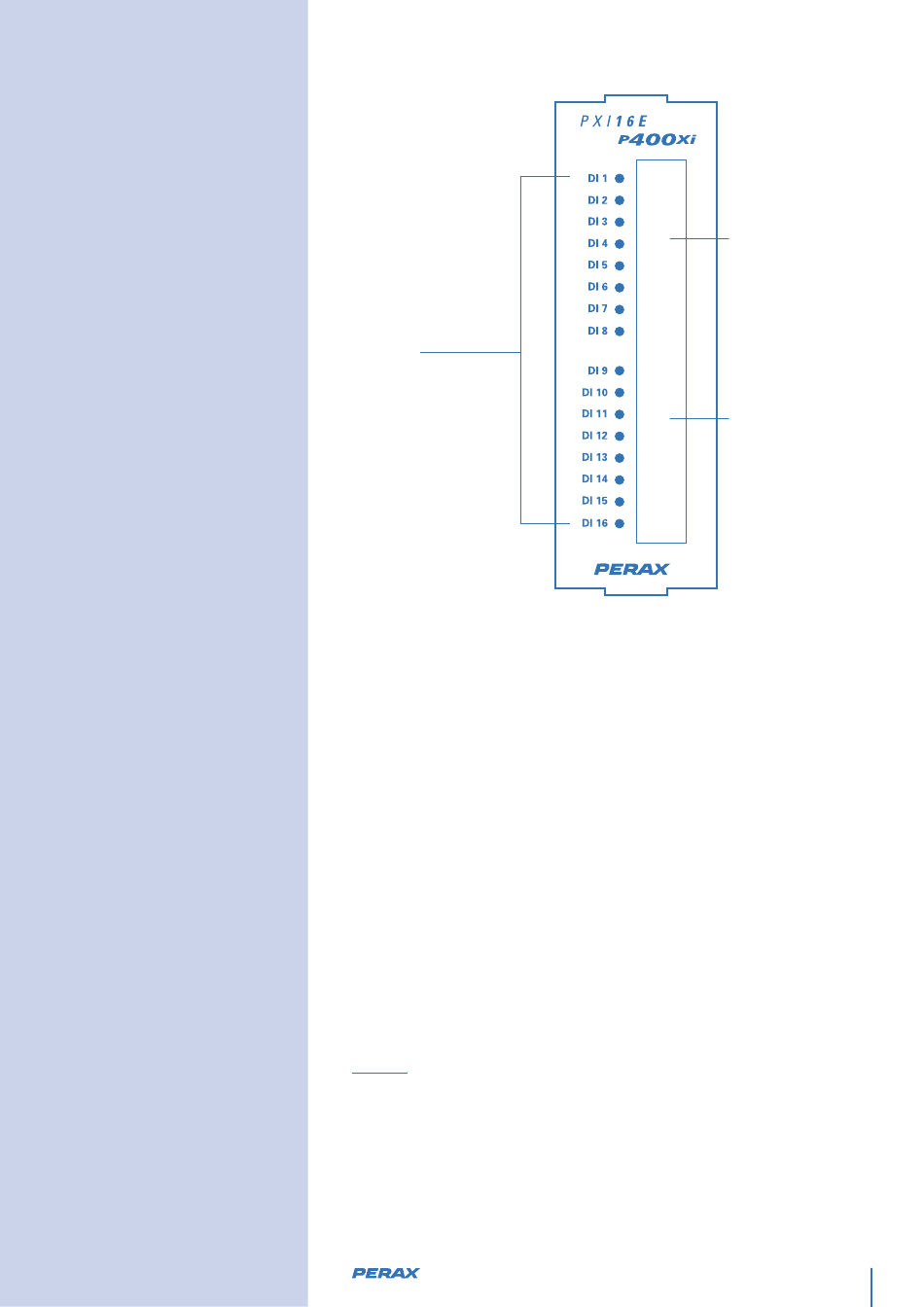

FACE AVANT :
Indications
lumineuses (LED)
DI 1 à DI 16
Allumées si tension
>9,6V
Descriptif de la carte PXI16E
Elle permet l'acquisition de 16 entrées libres de potentiel ou de type N et un
comptage rapide sur les voies 1 et 2.
Une indication lumineuse permet de visualier l'état logique de chaque entrée.
• Entrée TOR : 12 à 24Vdc ± 20%
Fréquence d'échantillonage en entrée TOR : 10Hz
Durée minimale d'un état TOR : 10ms
Configurable en compteur rapide par logiciel
Fréquence d'échantillonage en comptage rapide : 1KHz
Durée minimale d'un état TOR : 0,5ms
Tension pour niveau logique 1 : 9,6 V minimum
Tension pour niveau logique 0 : 1,5 V maximum
Immunité aux chocs électriques
Protection contre les inversions de polarité
11.1 RACCORDEMENT DES ENTRÉES TOR
Voir § 9.1
NOV 2013
Position des
connecteurs
Entrées TOR 1 à 8
Entrées TOR 9 à 16
