GUIDE D'INSTALLATION - PERAX P400XI
5.2 EMPLACEMENT
Le boîtier rack ne doit pas être installé sans protection adaptée à proximité
d'éléments de puissance (variateurs, transformateurs,...), et ni dans une armoire
électrique pouvant contenir du relayage de puissance.
5.3 RACCORDEMENT DES BOITIERS RACKS EXTENSION
Le P400Xi repose sur une architecture modulaire constituée de 1 à 8 racks, de 4
cartes enfichables reliées par bus RS485 et en option 1 afficheur 4 lignes de 20
caractères relié sur le même bus.
Un paramétrage des switches de la carte fond de panier PXIFDP permet la
configuration d'un système composé de plusieurs boîtiers racks.

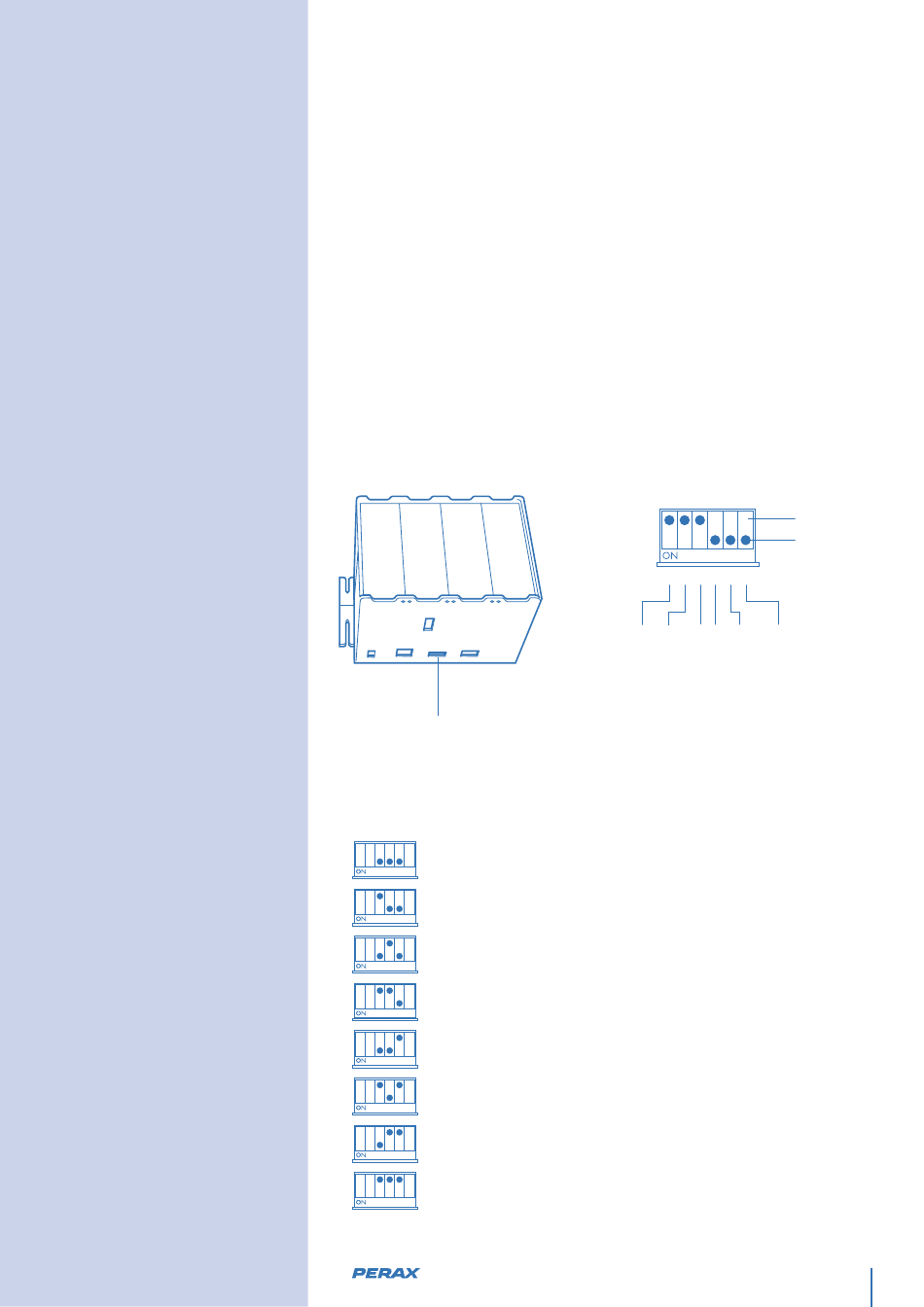

Emplacement des switches sur la carte fond de panier PXIFDP :
Carte fond de panier PXIFDP
Emplacement du Dip-switch

5.4 SWITCHS

Paramétrage des switches SEL0, SEL1, SEL2
Boîtier rack de base
Boîtier rack d'extension n° 1
Boîtier rack d'extension n° 2
Boîtier rack d'extension n° 3
Boîtier rack d'extension n° 4
Boîtier rack d'extension n° 5
Boîtier rack d'extension n° 6
Boîtier rack d'extension n° 7
NOV 2013
Dip-switch fond de panier
Position OFF
Position ON
1
2 3 4 5 6
RP0
RP1
SEL0
SEL1
SEL2
Non utilisé
13
