9.
ATTENTION !
toute manipulation
des cartes doit se
faire HORS TENSION

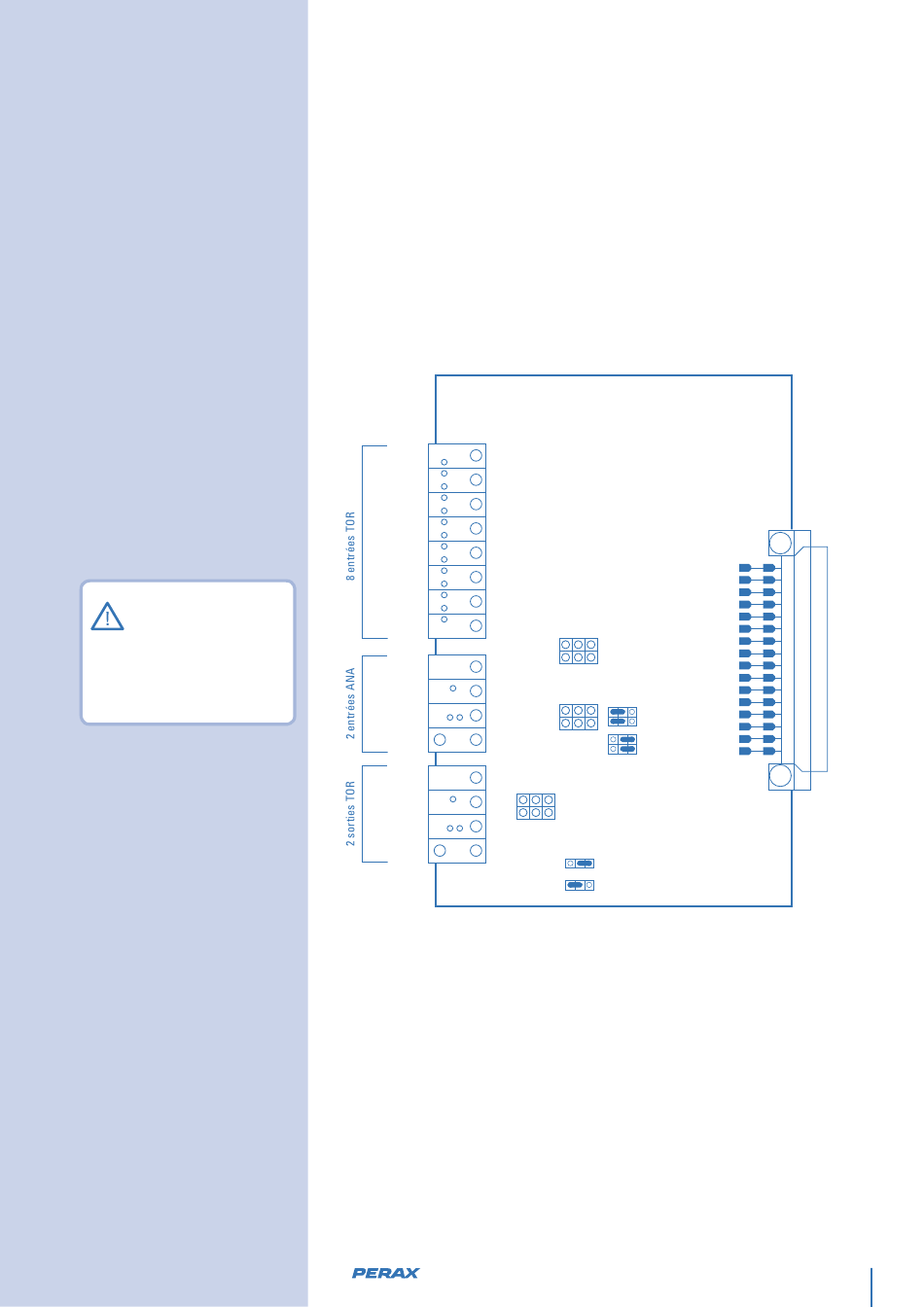

GUIDE D'INSTALLATION - PERAX P400XI
CARTE ENTRÉES/
SORTIES PXI822
DI1
DI2
DI3
DI4
DI5
DI6
DI7
DI8
AI1+
AI1-
AI2+
AI2-
01W
01C
02W
O2C
NOV 2013
Connecteur 32 points
mâle Connexion à la
carte fond de panier
Cavalier de
configuration des
entrées analogiques
(0-10V ou 4-20 mA/0-20
mA)
Position courant
Cavaliers en
position tension
Cavaliers pour configurer les sorties
TOR (normalement ouvertes /
normalement fermées)
Relais normalement ouvert
Relais normalement fermé
29
