Carte De Communication Pxiethusb - perax P400XI Guide D'installation

ATTENTION !
toute manipulation
des cartes doit se
faire HORS TENSION
GUIDE D'INSTALLATION - PERAX P400XI

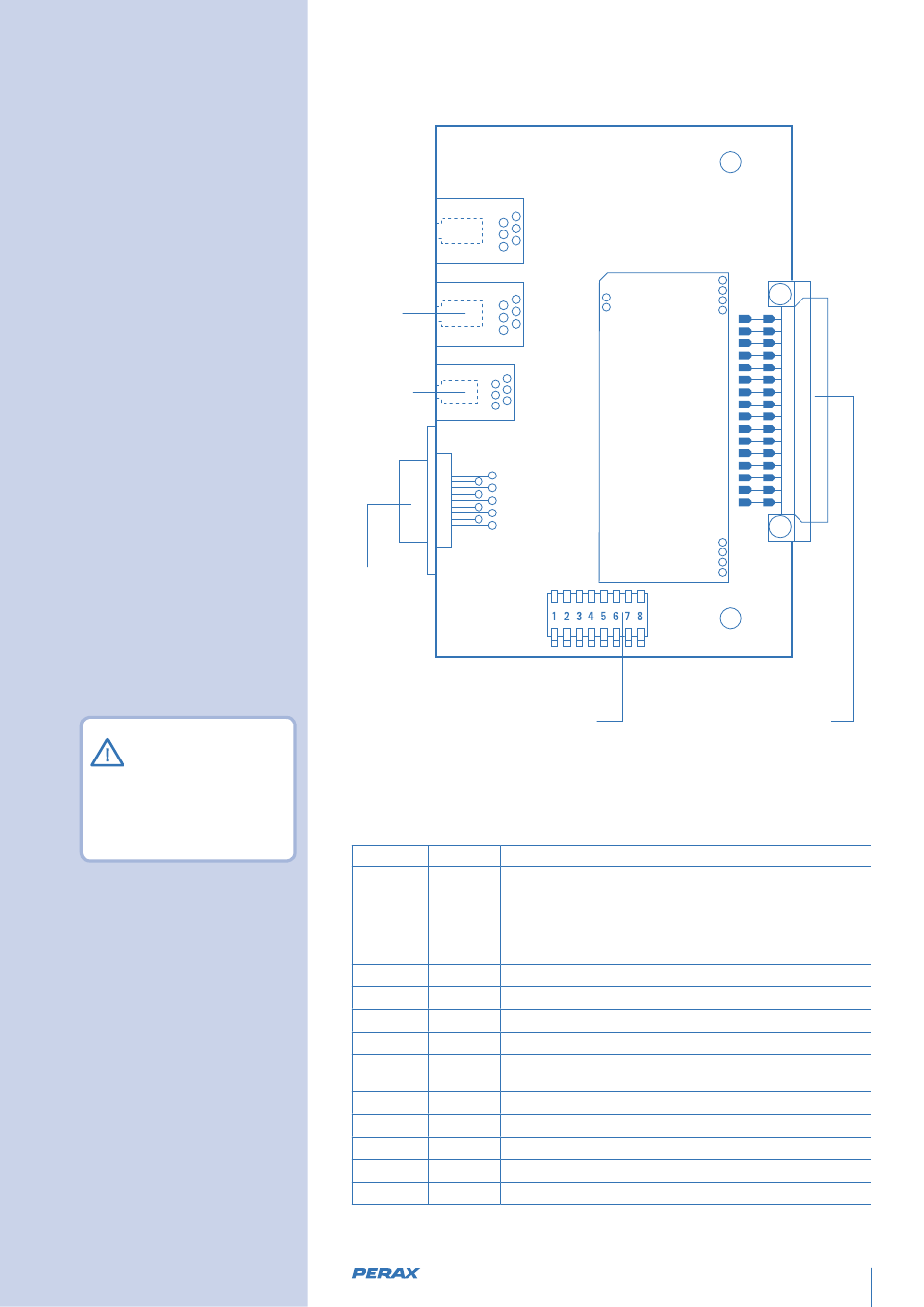

7.2 CARTE DE COMMUNICATION PXIETHUSB

Connecteur
RJ11 Réseau
téléphonique
RJ45
Connexion
éthernet
hub, PC
USB
(PxiEthUsb
uniquement)
Connexion PC,
clé mémoire,
Wifi...
Connecteur
série
subd9 mâle
RS232/485
Switchs permettant le mode de fonctionnement
du P400Xi et la configuration du mode de liaison
LEDs de visualisations d'état
Sérigraphie Couleur Signification
Run Rouge/vert Mode de fonctionnement du P400Xi, clignote toutes les 0,5s :
. Fonctionnement nominal : vert/éteint
. Mode par défaut : rouge/vert
. Paramétrage incorrect : rouge/vert/éteinte
. Absence d'application ou module en reset : rouge ou rouge/éteint
LiM Rouge Prise de ligne téléphonique du P400Xi : Led rouge allumée fixe
RxM Jaune Signal de réception du modem : allumée pendant la réception
TxM Jaune Signal d'émission du modem : allumée pendant l'émission
LinK Vert Détection d'une connexion valide : allumée pendant la connexion
Data Vert Emission du P400Xi : Led Verte allumée pendant la transmission de
données ethernet
Usb Vert Led Verte allumée pendant les phases d'activité du port USB
CtS Jaune Signalisation du CTS actif : Led jaune allumée
RtS Jaune Signalisation du RTS actif : Led jaune allumée
RxS Jaune Signalisation de la réception de la liaison série
TxS Jaune Signalisation de l'émission de la liaison série
NOV 2013
Socket Modem
RTC ou GSM
(option)
Connecteur 32 points mâle
Connexion à la carte fond de panier
(RS232/485)
21
