GUIDE D'INSTALLATION - PERAX P400XI
RACCORDEMENT A UNE LIGNE RTC ou LS
Les cartes PXIETHUSB peuvent être équipées d'un modem interne RTC et les
PXICOM d'un modem interne RTC ou LS pour établir des communications avec
l'extérieur.

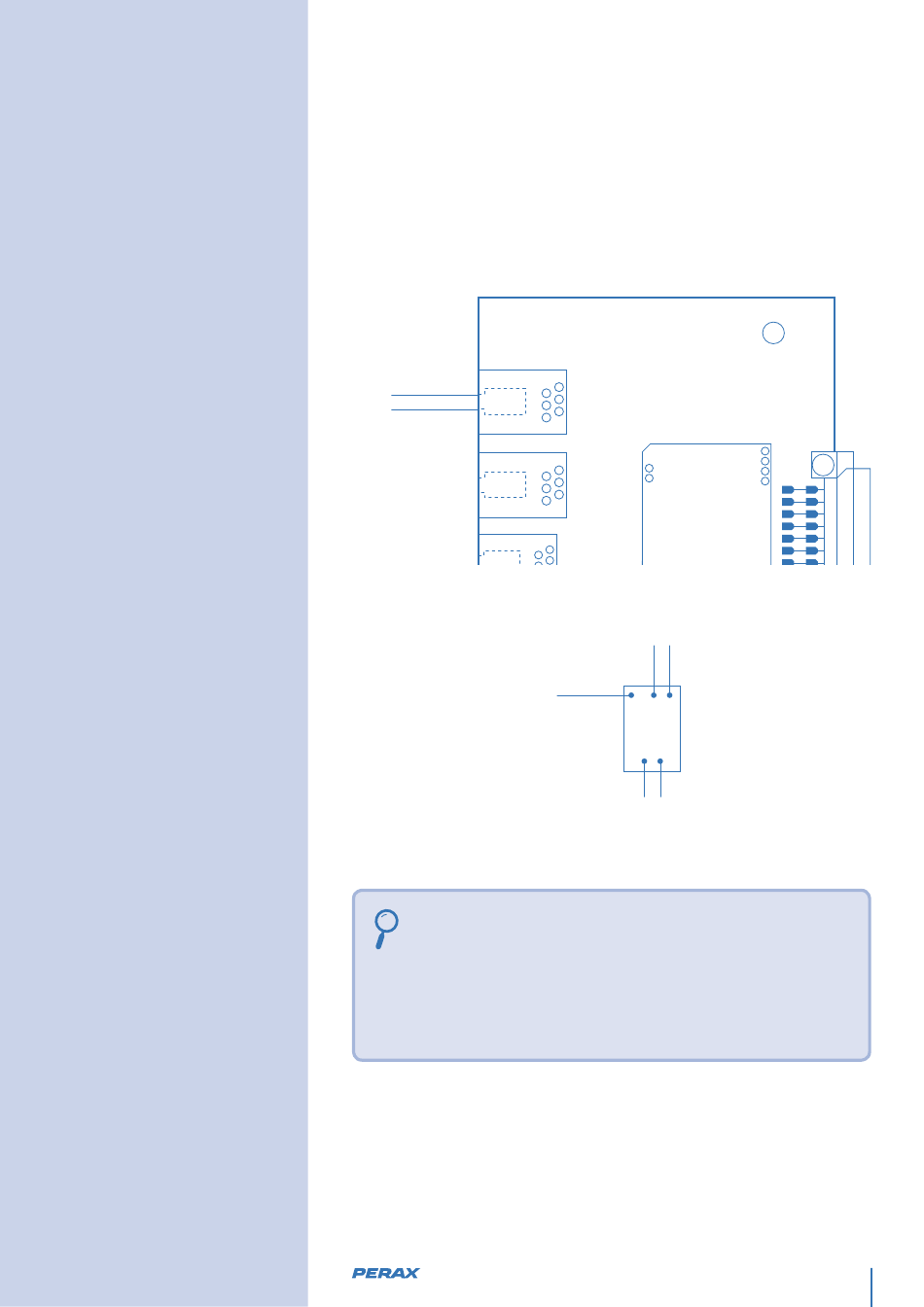

La connexion avec la ligne RTC ou LS se fait à l'aide d'un connecteur RJ11, 4 fils :
4
3
LIGNE
2
1
Raccordement – Protection ligne par parfoudre
Racordement à la terre
REMARqUE...
On prendra soin de raccorder la tresse de masse à la terre du
parasurtenseur.
Les fils 2 et 3 (bleu et blanc/bleu) doivent être reliés à la ligne
(RTC ou LS).
Les fils 1 et 4 (orange et blanc/orange) ne doivent pas être câblés.
Le parafoudre est fourni en option. (au choix de l'installateur).
NOV 2013
Racordement à la ligne
Sortie
Entrée
Prise RJ11 du P400XI
fils 2 et 3
