GUIDE D'INSTALLATION - PERAX P400XI
5.
BOITIER RACK

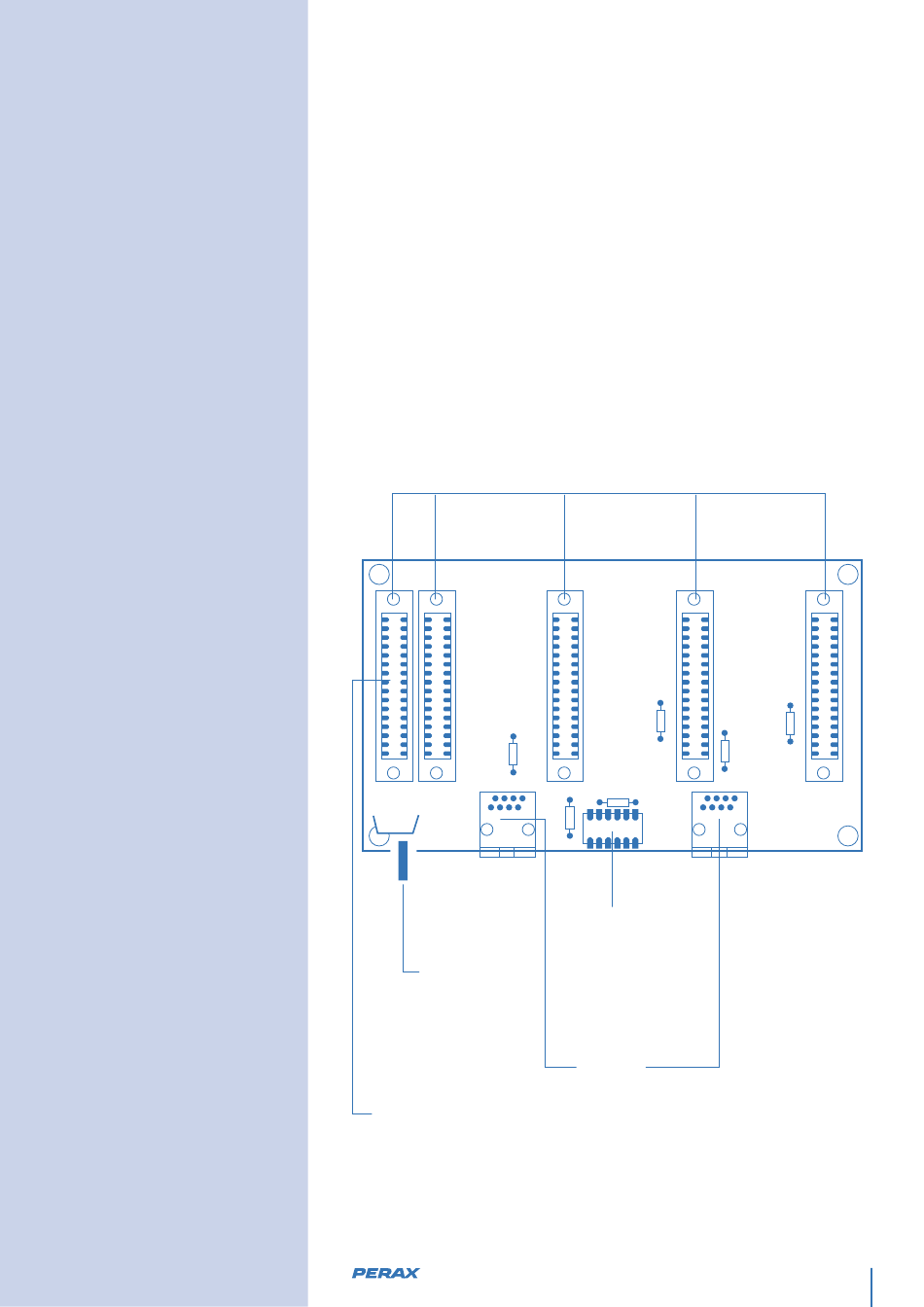

5.1 FOND DE PANIER PXIFDP

Cette carte sert de liaison entre la carte d'alimentation, la module de base, les
différentes cartes d'entrées/sorties et l'afficheur PXILCD. Elle permet aussi la
connexion entre plusieurs boîtiers racks et un afficheur LCD.

Emplacement

spécifique à la carte
d'alimentation PXIF ou
PXI12V
Connecteur DIN 32 pts femelles
Switches pour
configuration
adresses boitiers rack
Cosse Faston
à relier au plus
court au référentiel
de protection de
l'armoire électrique
Ports RJ45
permettant la liaison
de plusieurs boitiers
rack et de l'afficheur
PXILCD
