GUIDE D'INSTALLATION - PERAX P400XI
6.1 MISE À LA TERRE

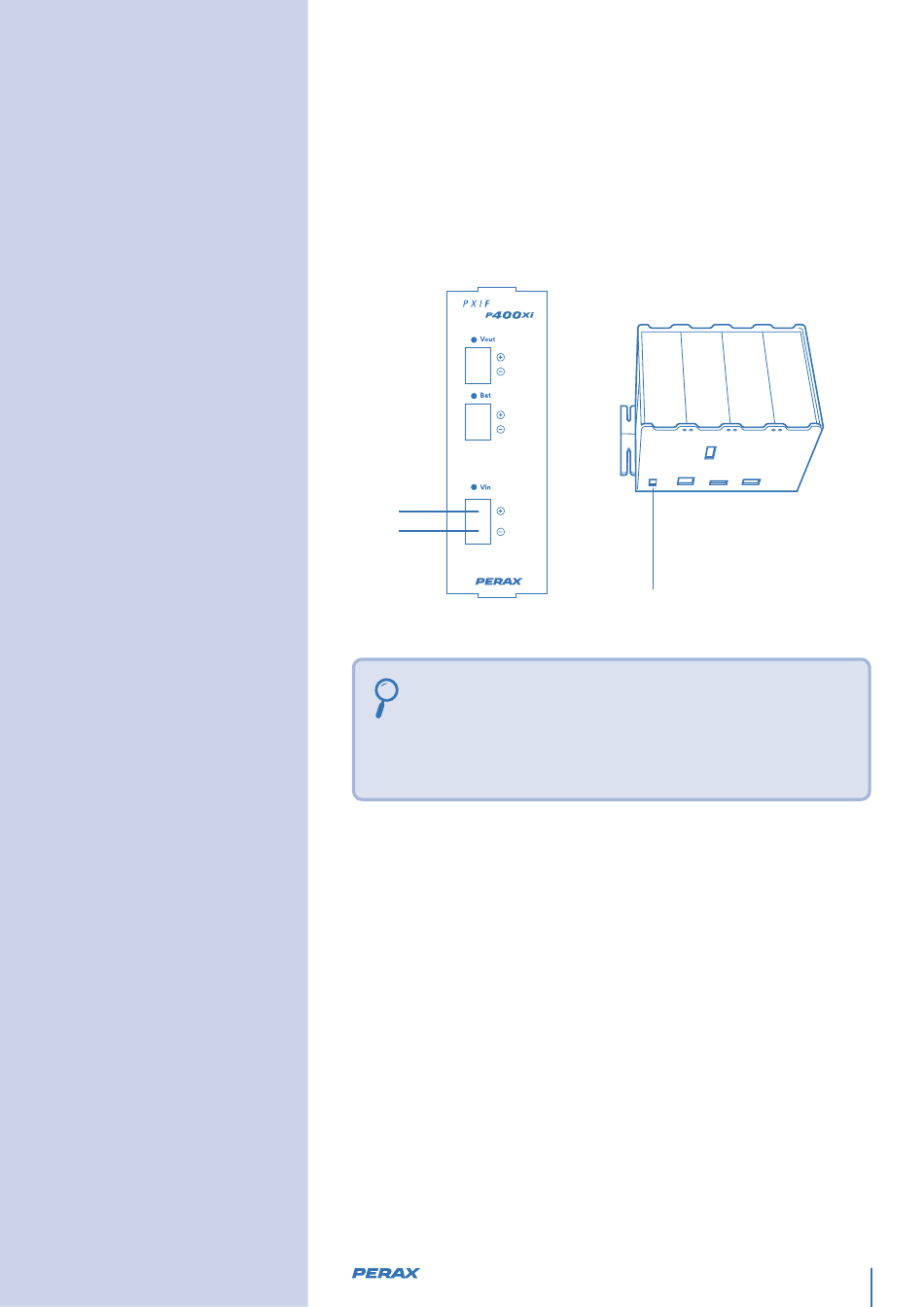

La mise à la terre du P400Xi se fait grâce à une cosse faston en 5mm fixée sur la
carte PXIF comme indiqué ci-dessous, ceci quelque soit la tension d'entrée.
Une attention particulière doit être apportée à la qualité de la prise de terre (prise
en charge par un spécialiste), qui ne doit pas présenter de résistance supérieure
à 5 ohms. Elle doit posséder des caractéristiques stables dans le temps pour
permettre un écoulement efficace des charges et décharges électriques.
Câble
d'alimentation
REMARqUE...
Le câble de terre, de forte section(> ou= 2.5mm²), doit être
raccordé DIRECTEMENT sur la barrette de terre en empruntant
le plus court chemin, sans boucles ni coudes. La prise de terre ne
doit pas être prélevée sur un autre équipement électrique.

6.2 MASSE (0V)

Les 0v des P400XI et la terre de protection sont tous reliés entre eux en interne.
Ainsi les broches Vin-, Vout-, Vbat- (cartes d'alimentation) et A- (entrées et sorties
analogiques) sont au même potentiel et sont reliées à la broche de mise à la terre
via la carte fond de panier.
NOV 2013
Mise à la terre (cosse faston 5mm)
