GUIDE D'INSTALLATION - PERAX P400XI
8.
MODULE PXICOM
Le module de PXICOM se compose de deux parties maximum :
- la carte de communication PXICOM
- un modem optionnel RTC, GSM ou LS, connecté sur la carte PXICOM
L'ensemble est une unité de traitement de données et de communication.

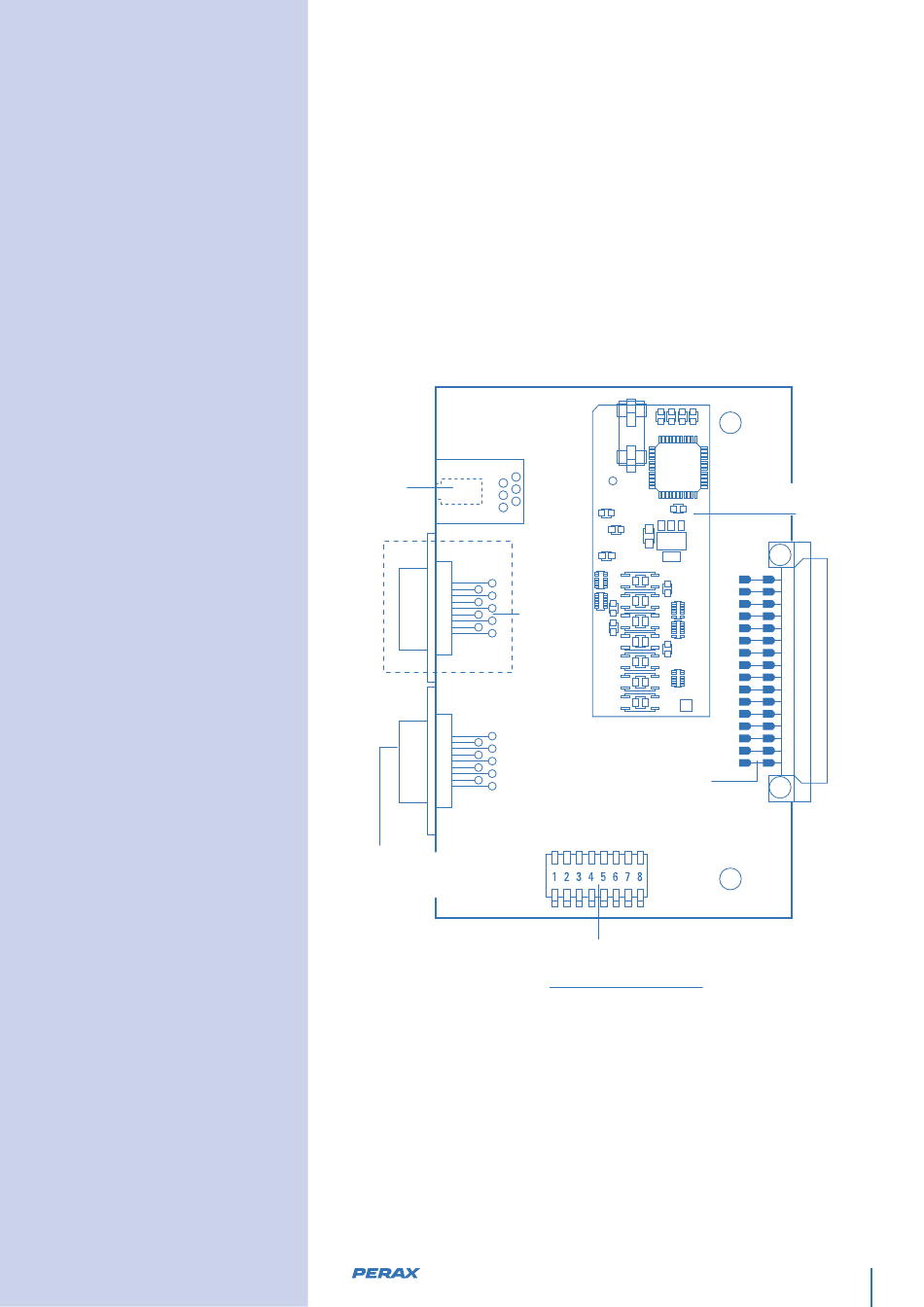

8.1 CARTE DE COMMUNICATION PXICOM

Connecteur
téléphonique
Port série subd 9 mâles
Possibilité de choisir
RS232 ou RS485
Sur demande la carte PXICOM peut être équipée de :
• soit 2 ports série (version livrée par défaut)
• soit 1 port série et 1 modem RTC, GSM ou LS/LP
RJ11
Réseau
Port RS232
utilisable
si pas de
socket
modem
Switchs permettant le mode de fonctionnement du P400Xi et la
configuration du mode de liaison (RS232/485)
Voir § "Recommandation d'installation"
NOV 2013
Carte Socket modem
optionnelle
Connecteur pour
fond de panier
