CONEXIONES

(1) Conexión a una platina de cassettes
NOTA:
• Este sistema incluye circuitería digital que puede
causar interferencias como borrones o cambios
de color en aparatos de televisión. Si se produce
este efecto,cambie de lugar el sistema,
alejándolo todo lo posible de la televisión.
Subaltavoz
reforzador de bajos
Antena de cuadro
de AM
Antena de FM

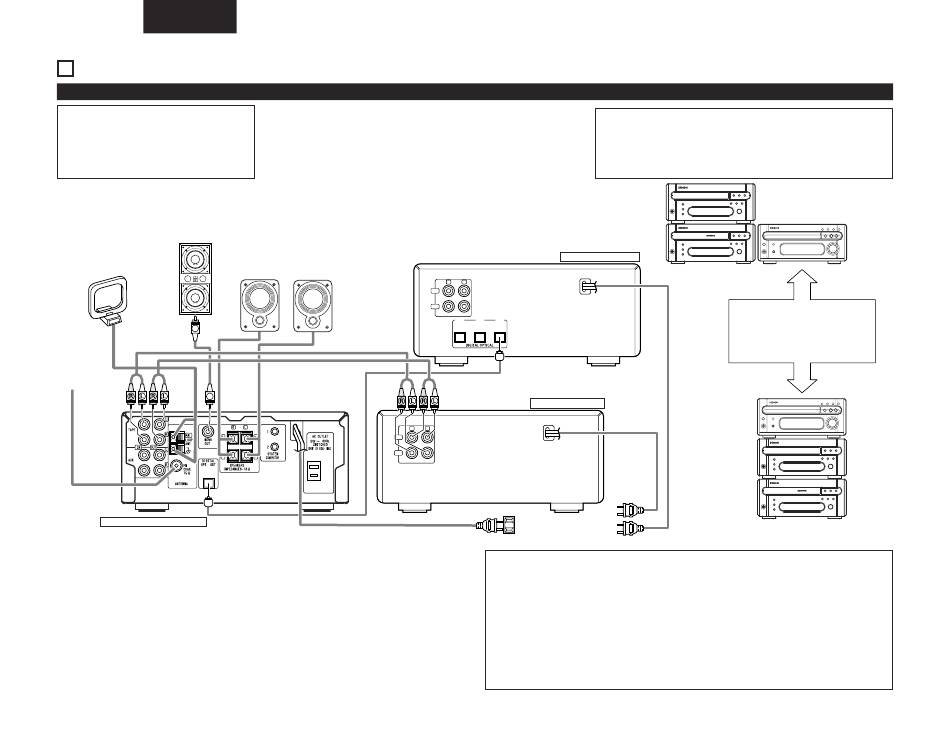

Receptor de CD (RCD-M33)
Funcionamiento del sistema
No se pueden llevar a cabo operaciones del sistema tales como la función del temporizador y de
desactivación automática, así como las operaciones del mando a distancia a menos que todos los
cables de espina RCA se conecten entre las unidades, de modo que asegúrese de realizar todas
las conexiones debidamente como se muestra en el diagrama. Asegúrese de desenchufar el
cable de alimentación antes de cambiar las conexiones.
52
Conexión de los sistemas de altavoces
Conecte el sistema de altavoces para el canal izquierdo (el lado izquierdo
visto desde la parte delantera) a los terminales "L" (izquierdos) y el sistema
de altavoces para el canal derecho a los terminales "R" (derechos).
Consulte el manual que acompaña al sistema de altavoces para
instrucciones más detalladas. Asegúrese de utilizar sistemas de altavoces
con una impedancia de 6Ω /ohmios o más.
Sistema de altavoces
(SC-M53)
Derecho Izquierdo
R
IN
OUT
LINE
PRECAUCIÓN:
• Si el interruptor de alimentación se encuentra en posición de
Grabador de CD etc.
Platina de cassette
Grabador de CD etc.
R L
IN
OUT
LINE
OUT IN-2 IN-1
Platina de cassette
L
Enchufe de
alimentación
CA 120 V, 60 Hz
NOTAS:
• No enchufe el cable de alimentación en el tomacorriente hasta que haya finalizado todas las
conexiones. Asegúrese de interconectar los canales L (izquierdo) con L (izquierdo), blanco, y
R (derecho) con R (derecho), rojo, adecuadamente,como muestra el diagrama.
• Inserte los enchufes de forma segura. Las conexiones mal efectuadas pueden producir
efectos de ruido.
• Asegúrese de conectar los cables de los altavoces entre los terminales del altavoz y los
sistemas de altavoces con las mismas polaridades (+ con +, – con –). Si se altera el sentido de
las polaridades, el sonido en la zona central se verá debilitado, la posición de los diferentes
instrumentos no quedará bien determinada y se perderá el efecto estéreo.
• Después de desenchufar el cable de alimentación, espere aproximadamente 5 segundos antes
de volverlo a enchufar.
• Tenga en cuenta que si coloca los cables de conexión (cables de enchufe macho) cerca de
los cables de alimentación,puede producirse un zumbido u otros ruidos.
espera (STANDBY), el equipo seguirá conectado a la línea de
alimentación de CA.
Asegúrese de desenchufar el cable de alimentación cuando vaya a
ausentarse,por ejemplo, por vacaciones, etc.
Instalación lado a lado
Instale la cadena como se
muestra en uno de estos
diagramas. En cualquier caso,
asegúrese de no obstruir los
orificios de ventilación del
receptor de CD.
RCD-M33
Grabador de CD etc.
Platina de cassette
Instalación en torre
RCD-M33
