Descrizioni del pannello

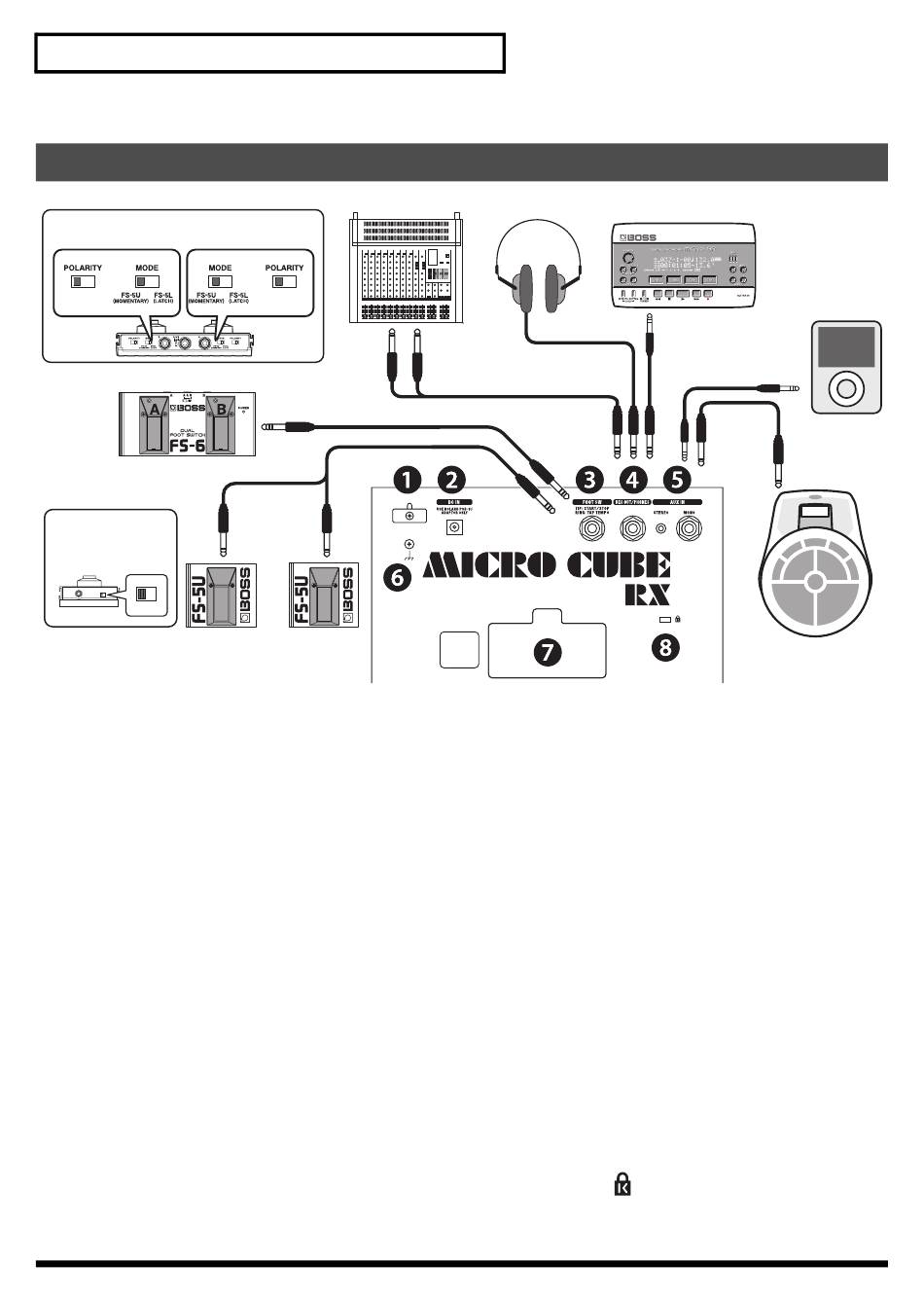

Pannello posteriore
Impostare gli interruttori come illustrato di seguito.
B
Start/Stop
BOSS FS-6
Impostare l'interruttore
della polarità come
Bianco
illustrato di seguito.
Start/Stop
1. Gancio per cavo
Agganciare il cavo dell'adattatore CA in questo punto.
→ Collegamento dell'adattatore CA (p. 23)
Jack adattatore CA
2.
Collegare a questo jack l'adattatore CA fornito.
Utilizzare esclusivamente l'adattatore CA incluso con l'amplificatore
MICRO CUBE RX. L'utilizzo di altri adattatori CA potrebbe
danneggiare l'amplificatore o causare altri problemi.
→ Collegamento dell'adattatore CA (p. 23)
3. Jack FOOT SW (interruttore a pedale)
Se si collega un interruttore a pedale (BOSS FS-5U o FS-6
opzionali), è possibile attivare la funzione RHYTHM GUIDE
(START/STOP e TAP TEMPO).
4. Jack REC OUT/PHONES
Collegare a questo jack cuffie stereo o un dispositivo di
registrazione. Supporta l'uscita stereo.
* Se il jack REC OUT/PHONES è in uso, la cassa dell'unità non
riproduce alcun suono.
Jack AUX IN
5.
È possibile collegare un dispositivo, ad esempio un lettore CD, un lettore
audio digitale o uno strumento musicale elettrico e farlo funzionare
insieme alla chitarra.
Offre due tipi di jack di ingresso esterni: un jack phone 1/4" mono
e un jack stereo-mini. Utilizzare il cavo appropriato (opzionale) per
il dispositivo da collegare.
* Stabilire il livello del volume regolando il controllo volume
del dispositivo collegato.
26
A
Bianco (can. S)
Tap Tempo
PCS-31
Rosso
BOSS FS-5U
Tap Tempo
Mixer Cuffie stereo
Rosso (can. D)
PCS-31
6. Morsetto di terra
In caso di configurazioni particolari, è possibile che toccando la
superficie del dispositivo, i microfoni ad esso collegati o le parti
metalliche di altri oggetti, ad esempio le chitarre, si avverta una
sensazione sgradevole. Ciò è dovuto a una piccolissima carica
elettrica, assolutamente innocua. Se tuttavia tale carica dovesse
generare preoccupazione, collegare il morsetto di terra a una messa
a terra esterna. Quando l'unità è collegata a massa, è possibile che
venga generato un leggero ronzio, a seconda dell'installazione.
Se non si è sicuri del metodo di collegamento, contattare il Centro
di assistenza Roland più vicino oppure un distributore Roland
autorizzato, come indicato nella pagina delle informazioni.
Punti non indicati per il collegamento
• Tubi dell'acqua (potrebbero causare scosse elettriche)
• Tubi del gas (potrebbero causare incendi o esplosioni)
• Massa della linea telefonica o parafulmine (potrebbe essere
pericoloso in caso di fulmini)
L'unita potrebbe emettere un rumore altamente udibile a causa
dell'interferenza con dispositivi esterni o della presa di
alimentazione a cui e collegata. Il collegamento del morsetto di terra
con una messa a terra esterna puo ridurre tali livelli di rumore.
7. Comparto delle batterie
Inserire 6 batterie AA. Utilizzare solo batterie alcaline (LR6).
Non è possibile utilizzare altri tipi di batterie.
→ Inserimento delle batterie (p. 23)
Slot di sicurezza (
8.
È possibile collegare cavi di protezione antifurto disponibili
in commercio e altri dispositivi di protezione all'unità.
http://www.kensington.com/
Registratore
Cavo stereo
Cavo mini stereo
Cavo mono
standard
Strumenti musicali
elettronici, ecc.
)
Lettore
audio
digitale
